3
PRODUKTBESCHREIBUNG
12
B E T R I E B S A N L E I T U N G | TiM55x/56x/57x/58x
Anschluss Spannungsversorgung/Synchronisationsausgang, Dose M12, 5-pol.
ß
Markierung für Position der Lichtaustrittsebene
à
Anschluss Ethernet, Dose M12, 4-pol.
á
Bereich, in dem sich beim montierten Gerät keine reflektierende Fläche befinden darf
â
Peilmarkierung zur Unterstützung der Ausrichtung (90°-Achse)
ã
Öffnungswinkel 270° (Sichtbereich)
ä
2 x Senkschraube (Torx TX 6) M2 x 4 mm
å
TiM571-9950101S01
51
(2.01)
10.3
10.3
(0.41)
(0.41)
3
5
6
0.7
(0.03)
7
60
(2.36)
[68.8
]
(2.71)
[76.25
]
(3.00)
30°
â
‒45°
0°
90°

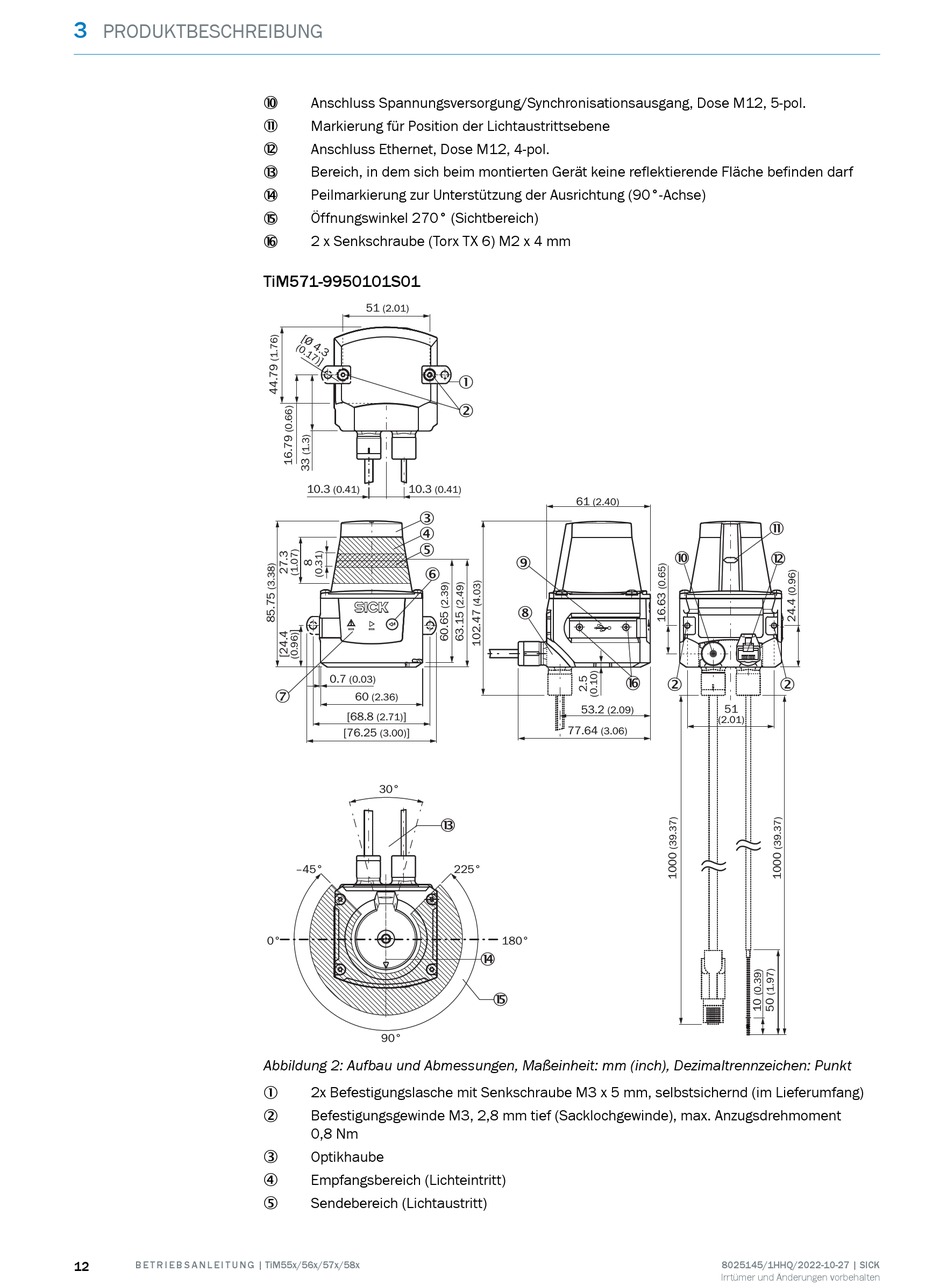

Abbildung 2: Aufbau und Abmessungen, Maßeinheit: mm (inch), Dezimaltrennzeichen: Punkt
2x Befestigungslasche mit Senkschraube M3 x 5 mm, selbstsichernd (im Lieferumfang)
1
Befestigungsgewinde M3, 2,8 mm tief (Sacklochgewinde), max. Anzugsdrehmoment
2
0,8 Nm
Optikhaube
3
Empfangsbereich (Lichteintritt)
4
Sendebereich (Lichtaustritt)
5
1
2
61
(2.40)
9
8
å
53.2
(2.09)
77.64
(3.06)
225°
180°
ã
ä
à
ß
á
2
2
51
(2.01)
8025145/1HHQ/2022-10-27 | SICK
Irrtümer und Änderungen vorbehalten
