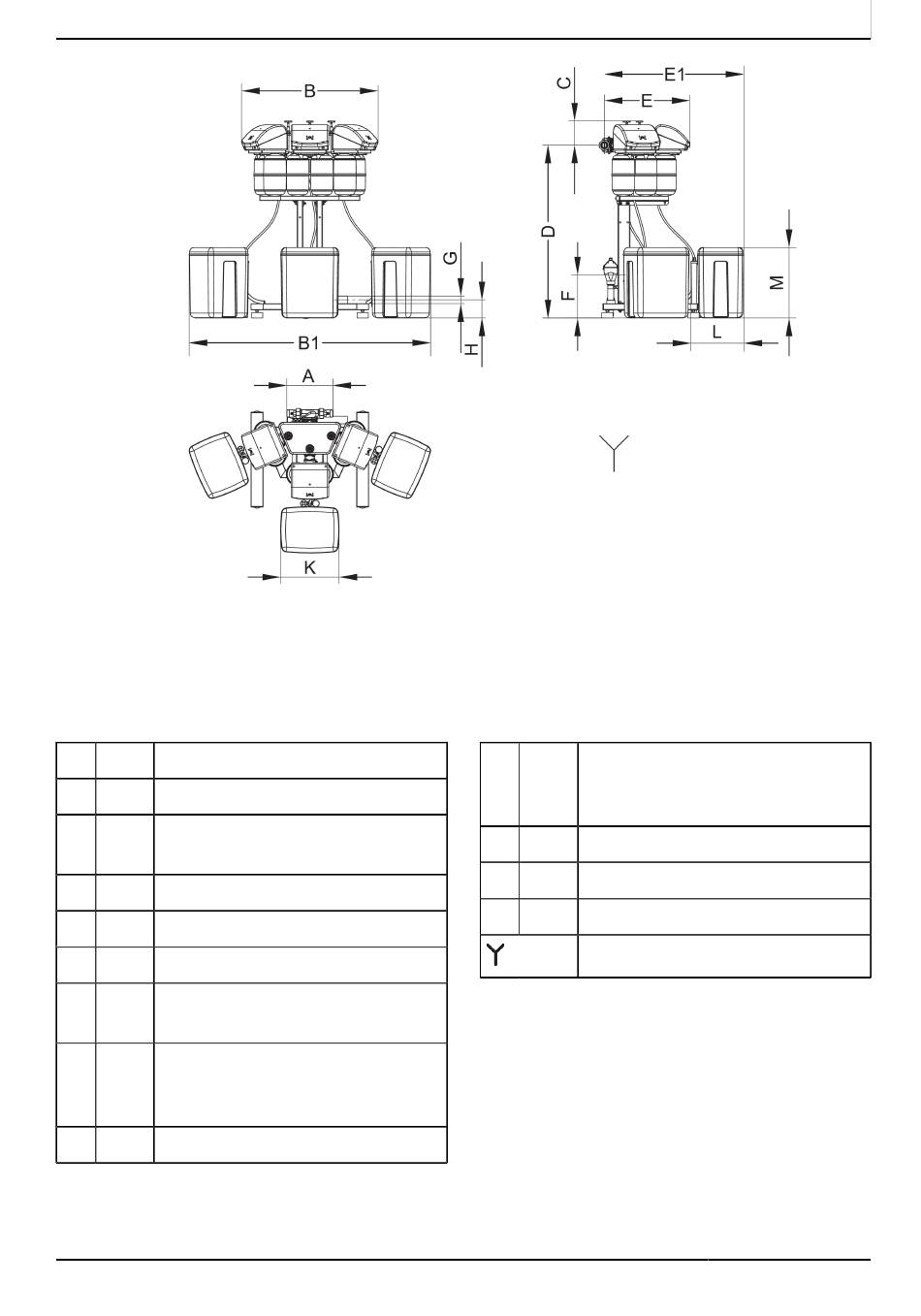

Abb. 7:
Einbaumaße CONTISOFT 7,5
Die Salzvorratsbehälter können je nach Wunsch und Platz vor dem Gestell oder auch unter
bzw. direkt rechts und links der Anlage positioniert werden.
A
306
Einbaulänge (Drehflansch)
B
906
Gerätebreite
B1 ca.
Gerätebreite mit Salzvorratsbe-
1600
hältern
1)
C
162
Höhe oberhalb Rohrmitte
D
1145 Höhe unterhalb Rohrmitte
E
568
Einbautiefe bis Rohrmitte
E1 ca.
Einbautiefe bis Rohrmitte mit
925
Salzvorratsbehältern
F
285
Abstand des Anschlusses
für den Sicherheitsüberlauf-
schlauch zum Boden
G
50
Nennweite Abwasseranschluss
Tab. 1: Alle Maße in mm
14
Technische Daten
H
K
L
M
Tab. 1: Alle Maße in mm
1)
1) Die Maße B1 und E1 sind variabel, da
man die Salzvorratsbehälter mehr oder
weniger weit zusammenschieben oder
unter das Gestell schieben kann.
CONTISOFT 7,5
121
Abstand des Abwasseran-
schlusses zum Boden (kleins-
tes Maß)
390
Breite des Salzvorratsbehälters
360
Tiefe des Salzvorratsbehälters
460
Höhe des Salzvorratsbehälters
Kanalanschluss erforderlich
1703584 • 2022/09
