1
2

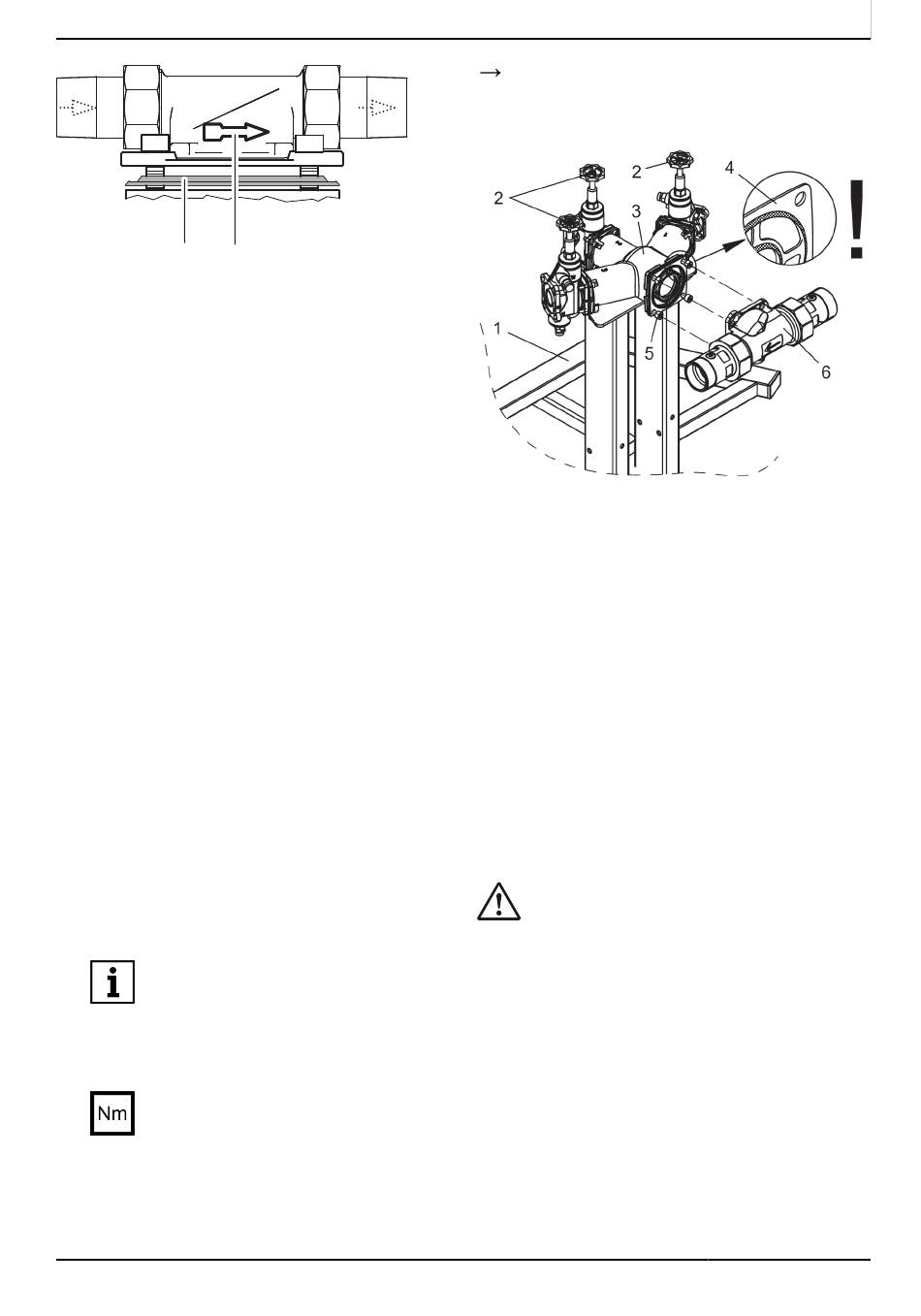

Abb. 1:
Einbaudrehflansch
1
Profilflanschdichtung
2
Fließrichtungspfeil
Ausgangszustand:
Der Dreifachverteiler und die drei
•
Umgehungsventile sind am Gestell vor-
montiert und mit einer Folie hygienisch
versiegelt.
Die vier Zylinderschrauben und die Pro-
•
filflanschdichtung sind in einem Beutel
lose beigelegt.
Der Einbaudrehflansch ist in einem Kar-
•
ton der Verpackung beigelegt.
Einbaudrehflansch an den Dreifachver-
teiler montieren (siehe Abbildung 2):
1.
Den schwarzen Montagedeckel am Ein-
baudrehflansch entfernen.
2.
Die Schutzfolie an der Eingangsseite
des Dreifachverteilers rückstandslos
entfernen.
3.
Die vier Zylinderschrauben und die Pro-
filflanschdichtung an den Dreifachver-
teiler montieren.
4.
Den Einbaudrehflansch auf die vier
Zylinderschrauben stecken und das
Bajonett einrasten.
Die profilierte Seite der Pro-
INFO_NO_HEADER
filflanschdichtung muss zum Ein-
baudrehflansch zeigen (siehe
Abbildung 2).
5.
Die vier Zylinderschrauben festziehen.
Das Anziehmoment (ca. 10 Nm)
EINHEIT
so wählen, dass die Profilflansch-
dichtung schließt.
1703584 • 2022/09
Installation
Der Einbaudrehflansch ist nun mit dem
Dreifachverteiler verbunden.
Abb. 2:
1
Gestell
2
Umgehungsventile JQX
3
Dreifachverteiler
4
Profilflanschdichtung
5
Zylinderschrauben
6
Einbaudrehflansch JQE
3.3
Anlage verrohren und Rohrlei-
tung spülen
Ausgangszustand:
Der Einbaudrehflansch ist an den Drei-
•
fachverteiler montiert.
VORSICHT
Den Einbaudrehflansch so ein-
bauen, dass keine mechanischen
Verspannungen auftreten. Ansons-
ten kann es zu einer mechanischen
Beschädigung bis hin zum Bruch
der Rohrleitung oder des Einbau-
drehflanschs kommen.
Herstellen der Verrohrung der Anlage:
1.
Gestell an die Wand schieben.
2.
Gestell durch Verstellen der vier Gum-
mifüße waagerecht ausrichten.
3.
Anlage fachgerecht verrohren.
CONTISOFT 7,5
Einbaudrehflansch an Dreifach-
verteiler montieren
7
