Butler NAV41.11N Betriebsanleitung Seite 7

7505-M002-4_B
D
Seite 7 von 98
NAV41.11N - NAV41T.11N - NAV41.13N - NAV41T.13N -
NAV41.13EI - NAV41T.13EI - NAV41.13SA - NAV41T.13SA
ABB. 4 - NAV41.13SA - NAV41T.13SA
16
15
14
1
4
2
17
3
23

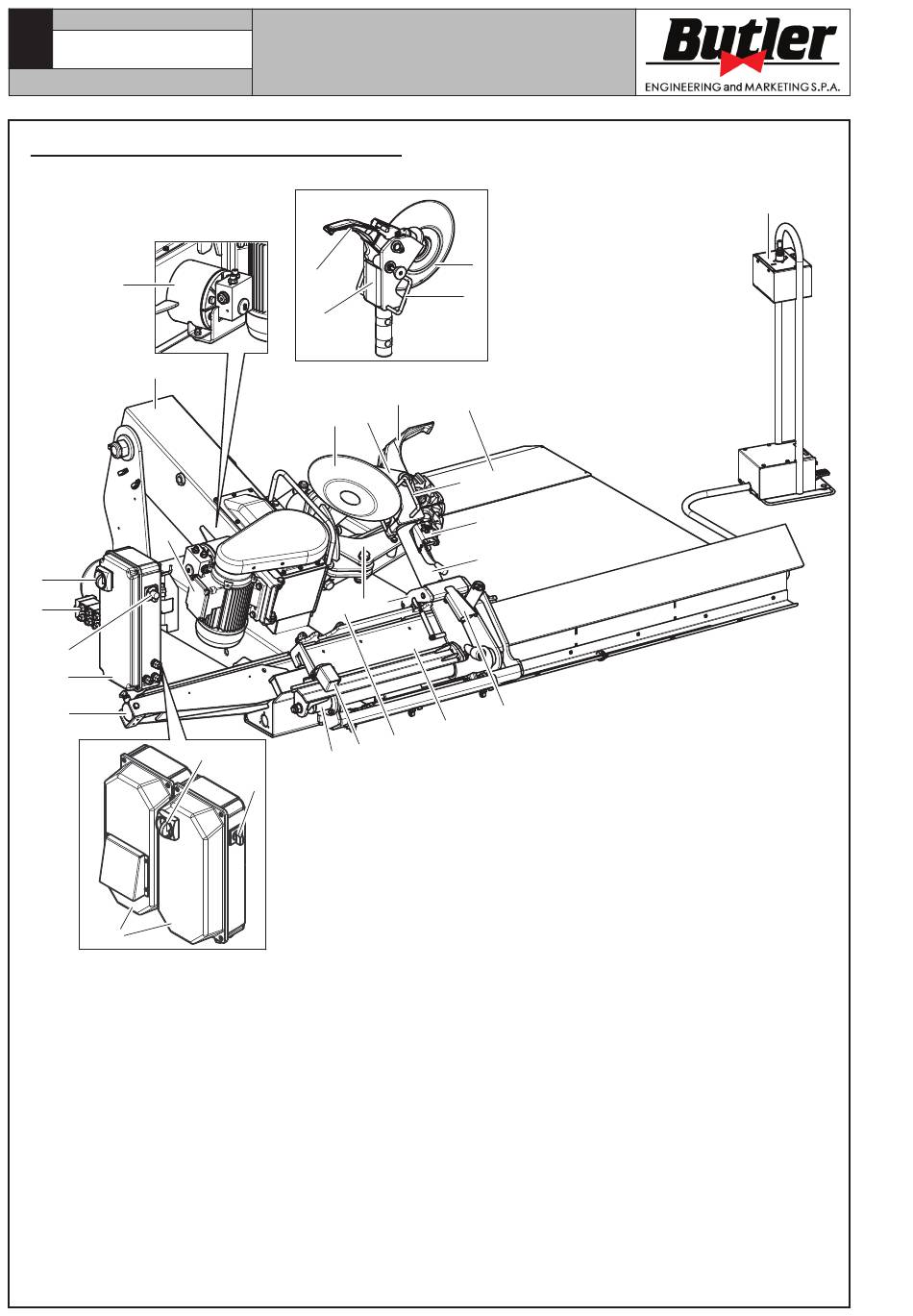

LEGENDE
1 - Hauptschalter
2 - Schalter 1-0-2 Befehl Geschwindigkeit der Rad-
zentriervorrichtung
3 - Zylinder für Verschiebung des Werkzeugswa-
gens
4 - Hydrauliksteuerung
5 - Rad Zentriervorrichtung
6 - Abdrückerscheibe
7 - Werkzeug
8 - Halteklammern
9 - Werkzeugarm
10 - Werkzeugsatz (NAV41.13SA)
11 - Quick-fit -Vorrichtung
12 - Antriebsatz
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
7
18
10
6
5
1 25
24
2
6
21
7
22
21
11
9
8
19
13
20
13 - Werkzeugswagen
14 - Motor für Spindelumdrehung
15 - Spindelsarm
16 - Zylinder des Öffnens/Schließens der Spindel
17 - Schalttafel
18 - Werkzeugsatz (NAV41T.13SA)
19 - Pedal für Entblocken des Werkeugsträgerarms
20 - Plattform
21 - Hubgriff für Werkzeugsatz
22 - Plattform für Laden des Rads
23 - Elektrische Kisten mit Frequenzumformer
(Version mit Frequenzumformer)
24 - Zylinder für Verschiebung des Werkzeugsatz
25 - Mikro für Freigabe der Werkzeugsverschiebung
12
