Butler NAV41.11N Betriebsanleitung Seite 4

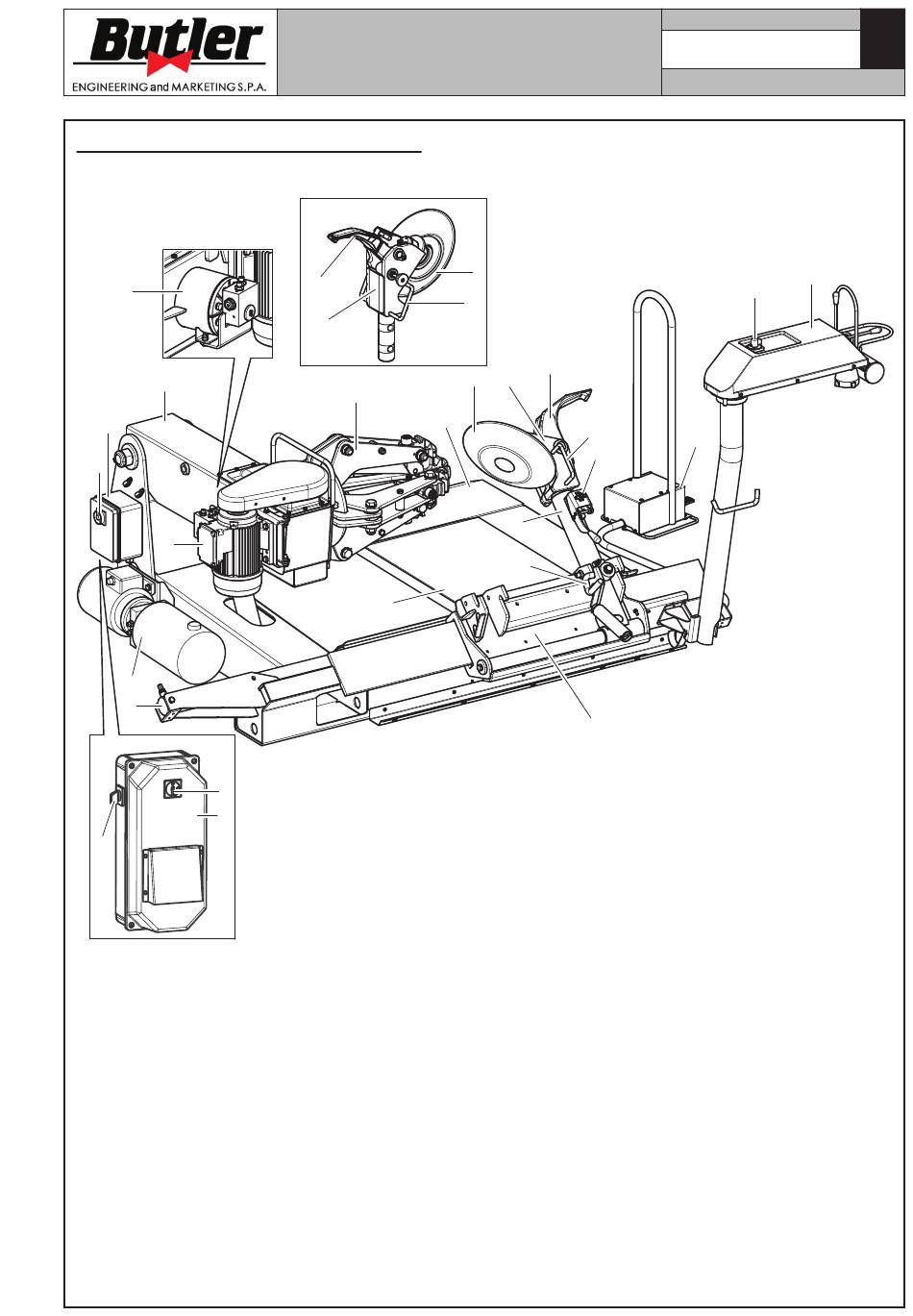

ABB. 1 - NAV41.11N - NAV41T.11N
17
16
18
1
14
4
3
1
8
2
LEGENDE
1 - Hauptschalter
2 - Schalter 1-0-2 Befehl Geschwindigkeit der Rad-
zentriervorrichtung
3 - Zylinder für Verschiebung des Werkzeugswa-
gens
4 - Hydrauliksteuerung
5 - Rad Zentriervorrichtung
6 - Abdrückerscheibe
7 - Werkzeug
8 - Elektrische Kiste mit Frequenzumformer (Ver-
sion mit Frequenzumformer)
9 - Werkzeugarm
10 - Werkzeugsatz (NAV41.11N)
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
7
22
12
6
5
15
20
6
7
10
22
11
9
23
13
11 - Quick-fit -Vorrichtung
12 - Werkzeugsatz (NAV41T.11N)
13 - Werkzeugswagen
14 - Motor für Spindelumdrehung
15 - Plattform für Laden des Rads
16 - Spindelsarm
17 - Zylinder des Öffnens/Schließens der Spindel
18 - Schalttafel
19 - Antriebsatz
20 - Plattform
21 - Antriebsatz (Optional)
22 - Hubgriff für Werkzeugsatz
23 - Kopplungshebel
7505-M002-4_B
Seite 4 von 98
NAV41.11N - NAV41T.11N - NAV41.13N - NAV41T.13N -
NAV41.13EI - NAV41T.13EI - NAV41.13SA - NAV41T.13SA
19
2
21
D
