11.3 Befehlvorrichtung (gültig für der

NAV41.11N, NAV41T.11N, NAV41.13N,

N A V 4 1 T. 1 3 N
VARGNAV4113D Version mit Frequenz-
umformer)
Das Befehlvorrichtung besteht aus 2 Sätze:
- Antriebsatz auf der Maschine,
- Antriebsatz auf dem Boden.

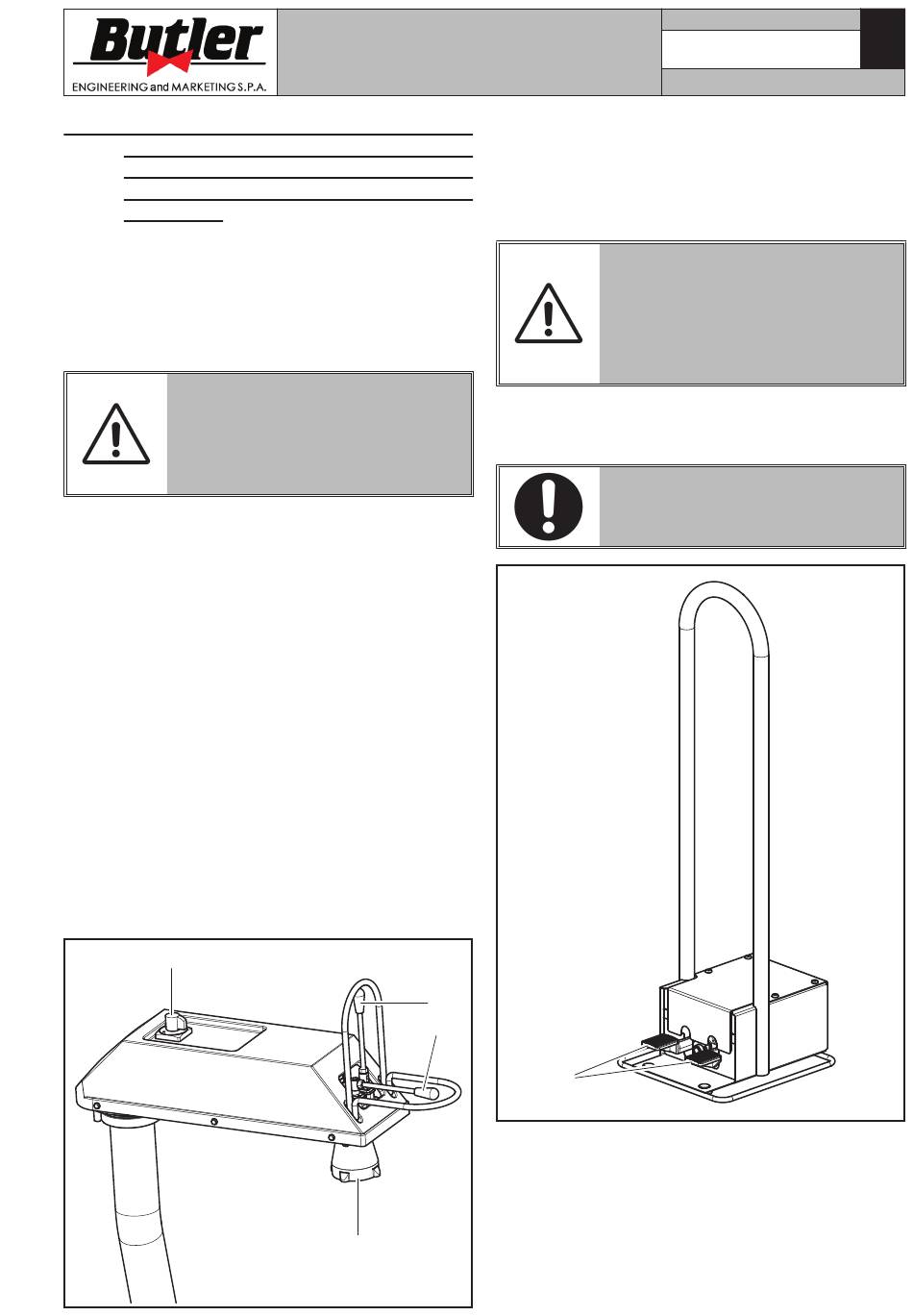

Der Antriebsatz auf der Maschine (siehe Abb. 13A)
kann den Stellungserfordernissen des Bedieners ge-
mäß bewegt werden.
KONTROLLIEREN, DASS SICH KEINE
PERSONEN ODER DINGE AUSSER-
HALB DES SICHTFELDES DES BEDIE-
NERS BEFINDEN, DAS VOM REIFEN
VERDECKT WIRD (BESONDERS DIN-
GE GROSSEN AUSMASSES).
Der Befehl (Abb. 13A) besteht aus:
• unterwählschalter "A" (mit Schutz) für die Öffnung-
und Schließsteuerung des Radhalterspindel mit 3
Positionen: eine mittlere Position -stabil- für den Stopp
der Öffnung-/Schließbewegung der Spindel und zwei
Positionen -mit gehaltenen Befehl- für die Öffnung/
Schließung der Spindelsklauen;
• Hebel "B" für die Verschiebsteuerung des Werkzeugs-
halterwagen mit 3 Positionen:eine mittlere Position -sta-
bil- für den Halt der Verschiebung und zwei Positionen
-mit gehaltenen Befehl- für die Verschiebung des Wa-
genshalters in die Richtung der Spindel und umgekehrt;
• Hebel "C" für die vertikale Verschiebsteuerung des
Spindelsarms, mit 3 Positionen: eine mittlere Position
-stabil- für den Bewegungsstop, und zwei Positionen
-mit gehaltenen Befehl- für die Verschiebung des Arms
nach unten und nach oben;
• Wählschalter "D" für Drehgeschwindigkeit der Spindel
mit drei Positionen: Position "0" für den Halt der Bewe-
gungsabläufe, Position "1" für niedrige Geschwindigkeit,
Position "2" für hohe Geschwindigkeit.
D
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
V e r s i o n e n m i t
Abb. 13A
B
C
A
NAV41.13EI - NAV41T.13EI - NAV41.13SA - NAV41T.13SA
Der Antriebsatz auf dem Boden (siehe Abb. 13B) kann
den Stellungserfordernissen des Bedieners gemäß
bewegt werden.
Wir empfehlen, der Befehl in Bereich frei von Hinder-
nissen zu stellen, um eine komplette und helle Sicht
von der Betriebszone zu haben.
KONTROLLIEREN, DASS SICH
KEINE PERSONEN ODER DINGE
AUSSERHALB DES SICHTFELDES
DES BEDIENERS BEFINDEN, DAS
VOM REIFEN VERDECKT WIRD
(BESONDERS DINGE GROSSEN
AUSMASSES).
Die "Pedale A" treiben im Uhrzeigersinn und im
Gegenuhrzeigersinn der Drehung der Spannvorrich-
tung an.
DER MANIPULATOR ABSOLUT
NICHT GESTELLT WERDEN, WO
STAUWASSER ES GIBT.
Abb. 13B
A
