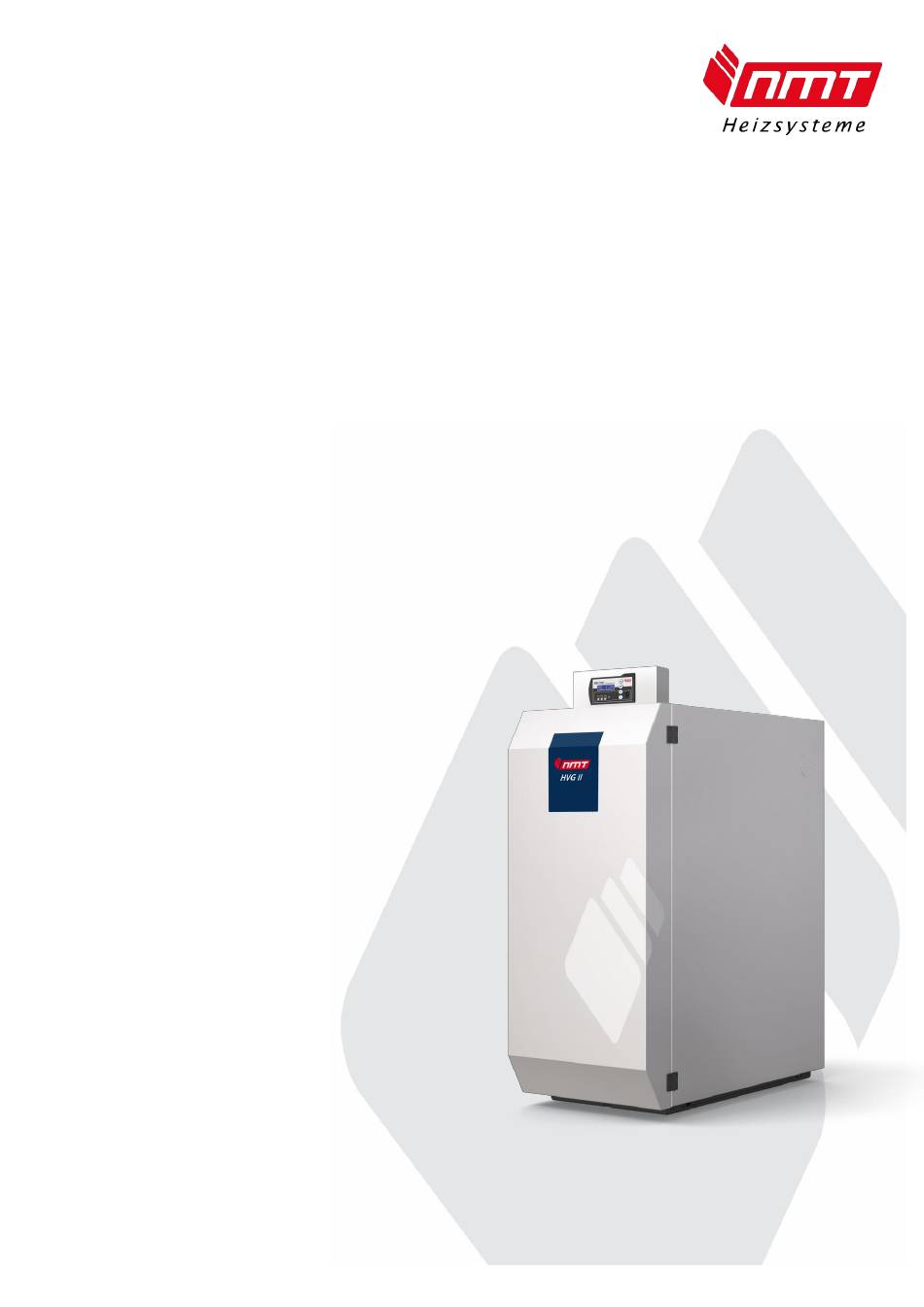

- Seite 1 HVG II Holzvergaserkessel Montage- und Bedienungsanleitung ⌂ www.nmt-systeme.com...
- Seite 2 Hinweise befolgen und mit Überlegung handeln, werden Sicherheit, Zuverlässigkeit, Wirksamkeit und Werterhaltung der Anlage bedeutend verbessert. Konstruktions- und Ausführungsänderungen behalten wir uns im Interesse der Verbesserung und Weiterentwicklung vor. Wir wünschen Ihnen viel Freude mit Ihrem neuen Heizkessel. Mit freundlichen Grüßen NMT Heizsysteme GmbH...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1. Allgemeine Vorschriften ......................5 1.1. Sicherheitshinweise ......................5 1.2. Inbetriebnahme und Einweisungspflicht ................. 6 1.3. Normen ..........................7 1.4. Gewährleistung , Garantie und Haftung................7 1.5. Anlagenvorschriften ......................9 1.5.1. Genehmigung ......................9 1.5.2. Hinweise zum Aufstellraum ..................9 1.5.3.Anforderungen an das Heizungswasser .............. - Seite 4 3.4. wasserseitiger Anschluss ....................21 3.5. elektrischer Anschluss ....................23 4. Kesselbetrieb ........................24 4.1. Inbetriebnahme ......................24 4.2. Handbetätigung/ Aktorentest ..................24 4.3. Erstinbetriebnahme ....................... 25 4.4. Anheizen (Regelbetrieb) ....................26 4.5. Nachlegen des Brennstoffs .................... 29 4.6 Einstellung der Sekundärluft ..................29 5.
-
Seite 5: Allgemeine Vorschriften
Softwareversion kommen. 1.1. Sicherheitshinweise Die Bedienung darf nur durch unterwiesene erwachsene Personen durchgeführt werden. Eine Einweisung kann durch den autorisierten Heizungsbauer oder den NMT Kundendienst erfolgen. Die Vorschriften, Warnungen und Hinweise „Arbeitsschutz, Sicherheitsvorschriften und Umweltschutz“ sind bei der Aufstellung und Installation zu beachten. -
Seite 6: Inbetriebnahme Und Einweisungspflicht
1.2. Inbetriebnahme und Einweisungspflicht Jede Kessel Inbetriebnahme und Einweisung des Betreibers hat durch den NMT Kundendienst oder eine durch NMT autorisierte Fachfirma zu erfolgen. Durch eine falsche Betriebsweise können Folgekosten für den Betreiber entstehen, welche nicht Bestandteil der Garantie sind. -
Seite 7: Normen
Die Garantie für den Heizkessel HVG II beträgt 24 Monate ab Einkaufdatum. Voraussetzung für diese Garantie ist die Verwendung einer Rücklaufanhebung > 60 °C. In Verbindung mit einer Inbetriebnahme durch den NMT Kundendienst erhalten Sie 5 Jahre Garantie auf den Kesselkörper, ausgeschlossen sind Keramik und Verschleißteile. - Seite 8 Benutzung von Sicherheitselementen, die der Norm PN-91/B-02413 nicht entsprechen. Durchführung von Reparaturen während der Garantiezeit durch Personen oder Firmen, die durch NMT nicht autorisiert worden sind. Unsachgemäßen Transport des Kessels zum Aufstellungsort z.B. Keller Fehlerhafte Installation incl. falscher Abgasabführung vom Kessel ...
-
Seite 9: Anlagenvorschriften
Für die Kessel der Typen HVG II muss zwingend ein Pufferspeicher installiert werden. Laut Gesetzlicher Vorschrift sind hierbei mindestens 55 Liter pro kW sowie 12 Liter je Liter Füllraumvolumen anzunehmen. Eine Herstellerempfehlung entnehmen Sie bitte der nachfolgenden Tabelle: HVG II 15 1000 Liter HVG II 20 1200 Liter... -
Seite 10: Schornstein
Wartung der Anlage durchführen zu lassen Die erstmalige Inbetriebnahme hat durch die Installationsfirma der Anlage (Fachbetrieb für Heizungsbau) oder durch den NMT-Kundendienst zu erfolgen. Dies ist mittels Inbetriebnahmeprotokoll zu belegen und dem Hersteller im Garantiefall vorzulegen. Dabei ist der ordnungsgemäße Einbau aller Anlagenkomponenten sowie die richtige... -
Seite 11: Zulässige Brennstoffe
Es wird empfohlen, dem Betreiber hierüber eine Bescheinigung auszustellen (bei Anlagen nach DIN 4751 Teil 2 vorgeschrieben). Außerdem hat der Hersteller einer Wärmeerzeugungsanlage für diese eine Einbau- und Betriebsanleitung mit Wartungshinweise anzufertigen und dem Betreiber auszuhändigen. Im Zuge der Übergabe an den Betreiber ist diesem oder einer entsprechend mit den Aufgaben betreuten Person die Bedienung und Wartung der Kesselanlage einschließlich aller Zusatzeinrichtungen eingehend zu erklären. -
Seite 12: Informationen Zum Heizkessel
- Hebel Wärmetauscherreinigung (demontiert, in oberer Brennkammer liegend) - Bedienungsanleitung (in oberer Brennkammer liegend) - Equipment für Wärmetauscherreinigung 2.2. notwendiges Zubehör - Rücklaufanhebung NMT - Sicherheitsventil (AFRISO/ KSG - 3bar/ Art.-Nr.: 77938) - Thermische Ablaufsicherung (AFRISO/TAS 03 (Art.-Nr.:42415/ max.10 bar) - Ausdehnungsgefäß... -
Seite 13: Technische Daten
2.3. Technische Daten Kessel Typ HVG II 15 HVG II 20 HVG II 30 HVG II 40 Nennwärmeleistung 17 kW 21 kW 29 kW 37 kW Kesselwirkungsgrad 89 % 89,3 % 89,9 % 90,5 % Größe Füllraum 78 l 78 l... -
Seite 14: Abmessungen Und Abstände
2.4. Abmessungen und Abstände Abmessungen in mm II S II S II S II S 1320 1320 1320 1320 1060 1060 1060 1060 1320 1320 1320 1320 1200 1200 1200 1200 1460 1460 1460 1460 H1 1565 1565 1565 1565 H2 1430 1430 1430... -
Seite 15: Kesselquerschnitt
2.5. Kesselquerschnitt Steuerung Saugzuggebläse Fülltür Einhangbleche Wärmetauscherröhren Anheiztür mit Turbulatoren Schamottplatten Düsenstein Keramische U-Steine Reinigungstür Aschekasten 2.6. Anschlüsse (1) Vorlauf 1 ½“ IG (2) Rücklauf 1 ½“ IG (3) Fühlerhülse thermische Ablaufsicherung ½“ IG (4) Eingang Sicherheitskühlschlange TAS ¾“ AG (5) Ausgang Sicherheitskühlschlange TAS ¾“... -
Seite 16: Sicherheitswärmetauscher
Anschluss Kesselsicherheits- gruppe (8) Rauchrohranschluss (7) Vorlauf (1) Fühlerhülse TAS (3) Eingang TAS (4) Ausgang TAS (5) Rücklauf (2) Entleerung (6) 2.7. Sicherheitswärmetauscher Der Sicherheitswärmetauscher der Heizkessels HVG II muss nach DIN 4751 Teil 2 zwingend mit einer bauteilegeprüften thermischen Ablaufsicherung ausgestattet werden. Diese schaltet bei einer Überschreitung der Kesseltemperatur von 95°C die Kaltwasserzufuhr frei, um eine weitere Erhöhung der Kesseltemperatur zu verhindern. -
Seite 17: Montage Des Kessels
3. Montage des Kessels 3.1. Demontage/ Einbringung/ Montage Der HVG II wird fast vollständig vormontiert geliefert. Ausschließlich der Hebel zur Wärmetauscherreinigung sowie die Lüftereinheit müssen montiert werden. Demontage Je nach den örtlichen Gegebenheiten der Einbringung in den Aufstellraum kann der Kessel unterschiedlich weit demontiert werden. -
Seite 18: Anschluss Der Abgasanlage
Montage Die Montage des HVG II im Aufstellraum erfolgt in umgekehrter Reihenfolge zur Demontage. Wird der Kessel im Lieferzustand eingebracht müssen ausschließlich folgende Maßnahmen zur Komplettierung vorgenommen werden: Montage und Ausrichtung der Stellfüße Montage des Abgasflansches (siehe Punkt 3.2) Montage Hebel zur Wärmetauscherreinigung (Beschreibung folgend) 3.2. - Seite 19 Abgasflansch in gewünschter Drehposition ansetzen und mit 4 Schrauben M8x20 (SW13) gleichmäßig und vorsichtig anziehen! Drehrichtung und Komponenten Nachfolgend werden die möglichen Drehrichtungen des Abgasflansches dargestellt. 1 – Abgasflansch mit Lüfter 2 – 45°/90° Bogen mit Reinigungsöffnung 3 – Messöffnung (Abstand 30cm vom Stutzen) 4 –...
-
Seite 20: Montage Hebel Zur Wärmetauscherreinigung
3.3. Montage Hebel zur Wärmetauscherreinigung Verkleidung / Deckel der Wärmetauscheröffnung entnehmen Flügelmuttern lösen und Abdeckung entfernen... -
Seite 21: Wasserseitiger Anschluss
Den Hebel in waagerechter Stellung einführen um die passende Bohrung schneller zu finden. 3.4. wasserseitiger Anschluss Der Anschluss des Kessels an das Heizungsnetz (Vor- und Rücklauf) muss mindestens mit folgenden Rohrquerschnitten geschehen: HVG II 15 28 mm HVG II 20 28 mm... - Seite 22 Beim Entleeren ist darauf zu achten, dass das System kalt ist und der Wasserdruck im Heizkreis über das manuelle Betätigen der Kesselsicherheitsgruppe kontrolliert an den Umgebungsdruck angeglichen wird. Somit werden gefährliche Situationen beim Entleeren vermieden. Einbau der NMT-Rücklaufanhebung und Sicherheitskomponenten 1 Kesselvorlauf 2 Kesselrücklauf 3 Rücklaufanhebung...
-
Seite 23: Elektrischer Anschluss
Die Dimensionierung muss nach EN 12828 erfolgen. Die Einbaubedingungen des Herstellers müssen beachtet werden! AFRISO/ KSG - 3bar/ Art.-Nr.: 77938 3.5. elektrischer Anschluss Alle elektrischen Anschlüsse dürfen ausschließlich von ausgebildeten Elekrofachkräften ausgeführt werden! Dies gilt inbesondere für 230V Verbindungen! ACHTUNG Gefahr durch Stromschlag! Der Netzanschluss muss fest am Stromnetz erfolgen! Der Kessel wird intern vorverdrahtet ausgeliefert. -
Seite 24: Kesselbetrieb
4. Kesselbetrieb 4.1. Inbetriebnahme Vor der Inbetriebnahme des Kessels muss folgende Checkliste abgearbeitet werden: Kessel + Zubehör montiert Abgasanschluss normgerecht installiert Kessel mittels Stellfüße ausgerichtet Anlage nach VDI 2035 befüllt und entlüftet Anschlüsse auf Dichtheit überprüft Fremdkörper (z.B. Verpackungsreste) aus dem Kesselinnenraum entfernt Sitz der Schamottplatten kontrolliert (obere und untere Brennkammer) elektrische Anschlüsse installiert Prüfung aller elektrischen Komponenten/ Handbetrieb... -
Seite 25: Erstinbetriebnahme
4.3. Erstinbetriebnahme Der erste Anheizvorgang erfordert eine besondere Herangehensweise. Diese unterscheidet sich, wie nachfolgend beschrieben, vom täglichen Betrieb da Kesselinnenraum und Schamottplatten noch frei von Ascherückständen sind. Sämtliche Luftschlitze innerhalb der Brennkammer (ausgenommen Düsenstein) müssen sich mit der Zeit zusetzen um einen sauberen und effizienten Betrieb zu gewährleisten. -
Seite 26: Anheizen (Regelbetrieb)
4.4. Anheizen (Regelbetrieb) Bevor im Holzbetrieb angeheizt wird, müssen die Pufferspeichertemperaturen betrachtet werden um den Kessel mit der richtigen Brennstoffmenge zu beschicken Achten Sie bitte auf genügend Wärmekapazität im Pufferspeicher! Bitte beachten Sie speziell in den Übergangszeiten auf den Wärmebedarf Ihrer Anlage in Verbindung mit den Außentemperaturen, um eine Überhitzung der Anlage zu vermeiden. - Seite 27 5. Obere und untere Kesseltür schließen. Anzündhilfe wie Papier oder Pappe vor das Scheitholz legen. 6. Anheizvorgang starten Erst nach der Beschickung des Kessels wird der Anheizvorgang in der Regelung aktiviert. 25°C 20 °C Abgas Luft Menütaste drücken Anheizen Manueller Betrieb Mit Menütaste „Anheizen“...
- Seite 28 Nach dem Anzünden der Pappe oder des Papiers wird die Anheiztür bis auf einen Spalt von 1cm angelehnt. Wird die Tür vollständig geschlossen wird die Flamme erstickt. Bleibt die Tür vollständig geöffnet können Rauchgase in den Heizraum austreten! 9. Anheiztür und Verkleidungstür schließen Bei einer Abgastemperatur über 120°C können die Anheiz- sowie die Verkleidungstür geschlossen werden.
-
Seite 29: Nachlegen Des Brennstoffs
4.5. Nachlegen des Brennstoffs Es sollte erst nachleget werden, wenn der Füllraum weitestgehend leer gebrannt und nur noch ein Glutbett vorhanden ist. Die Kontrolle des Brennstofffüllstands in der oberen Brennkammer wird über die Anheiztür durchgeführt, um einen eventuellen Rauchgasaustritt bei zu viel Restbrennstoff zu vermeiden. Befindet sich zu viel unverbrannter Brennstoff in der Brennkammer, kann es beim Öffnen der Fülltür zu Verpuffungen kommen. -
Seite 30: Kesselsteuerung
Ausschalten - Betätigen des Kippschalters auf O Einschalten - Betätigen des Kippschalters auf I Für ca. 5 Sekunden erscheint die Nummer der vorprogrammierten Software, z.B. „NMT 23.0“. Erscheint auf dem Display eine Fehlermeldung und ist ein Signalton zu hören muss dieser Fehler behoben werden. -
Seite 31: Menüführung
Tasten-Erklärung Menü Exit Pfeil nach oben Pfeil nach unten - Bestätigung von - zurück zum vorherigen - Bewegung zwischen - Bewegung zwischen Menüpunkten Bildschirm Menüpunkten Menüpunkten - Speichern veränderter - Ausgang aus gewählten - Erhöhung von - Senkung von Parameter Menüpunkten Parametern Parametern... - Seite 32 Alarmton Alarmsignal ein- bzw. ausschalten. In der Werkseinstellung ist das Alarmsignal aktiv. Sprache Einstellung der jeweiligen Ländersprache(Deutsch, Englisch, Französisch, Russisch, Polnisch, Dänisch, Schwedisch, Slowenisch, Italienisch, Spanisch) Pufferfühler Ist kein Pufferfühler aktiv, wird die Kesselkreispumpe anhand der Kesseltemperatur an- und abgeschaltet. Ist der Pufferfühler aktiv wird die Kesselkreispumpe anhand der Temperaturdifferenz zwischen Kessel und Pufferspeicher geregelt (Puffermanagement).
-
Seite 33: Einstellungen Untermenü 1
5.2. Einstellungen Untermenü 1 Nur für den Fachhandwerker oder Werkskundendienst! Durch Eingriff in die Werkseinstellungen können grundliegende Kessel- und Verbrennungsparameter verändert werden. Änderungen dürfen nur von geschulten Fachhandwerkern und/ oder vom NMT Werkskundendienst vorgenommen werden. 25°C 20 °C Abgas Luft Menütaste 3 sek. -
Seite 34: Einstellungen Untermenü 2
190 °C 290 °C Dauerbetrieb max. 300 °C Minimale Lüfterleistung 1% - 8 % 35 % (HVG II 15,20) 35% - 40 % Maximale Lüfterleistung 40% (HVG II 30) 40 % - 55 % 45% (HVG II40) 45 % - 60 % Lüfterleistung Teillast... -
Seite 35: Störungsmeldungen Der Kesselsteuerung
Erklärung der Menüpunkte: Menüpunkt Werkseinstellung Funktion Nach 10 Minuten mit einer Löschzeit 10 Min. Abgastemperatur <100°C ist der Kessel gelöscht Erreicht der Kessel nach 30 Minuten keine Anheizzeit 30 Min. Abgastemperatur >100°C bricht der Anheizvorgang ab + Fehlermeldung Abgasfühler -20°C prozentuale Kalibrierung des Abgasfühlers min. -
Seite 36: Schornsteinfegertaste Und Emissionsmessung
6. Schornsteinfegertaste und Emissionsmessung Bei der Messung durch den Schornsteinfegermeister ist es von Vorteil, dass der Ersteller der Anlage (Heizungsinstallateur) mit anwesend ist. Bei eventuellen Problemen mit der Anlage kann dieser schnell und sicher helfen. Eine genaue Einhaltung der Messfolge ist sicher zu stellen! Vorbereitung: - komplett gereinigter Kessel (Die Restasche auf der Keramik der oberen Brennkammer nicht entfernen. -
Seite 37: Reinigung
„Fachmann“ unterschieden. Als „ Kunde“ wird jeder in die Anlage eingewiesene Erwachsene erachtet. Diese Einweisung kann bei der Inbetriebnahme durch den Handwerker oder den NMT-Kundendienst erfolgen. Die Schritte, welche nur mit „Fachmann“ gekennzeichnet sind, dürfen ausschließlich vom Handwerker oder dem NMT-Kundendienst... - Seite 38 Durchführung Anwendung Täglich Wöchentlich Monatlich Jährlich durch Reinigungshebel Wärmetauscher Kunde Entaschung untere Brennkammer Kunde Düsenschlitz prüfen Kunde Entaschung obere Brennkammer Kunde Anlagendruck prüfen Kunde Wärmetauscherröhren reinigen Kunde Kontrolle Dichtung Dämmplatte Kunde oder Wärmetauscherreinigung Fachmann Saugzugventilator reinigen Kunde oder Fachmann Rauchrohr/ Abgasumlenkung Kunde oder reinigen Fachmann...
-
Seite 39: Störungsmeldungen Der Kesselsteuerung
8. Störungsmeldungen der Kesselsteuerung Bei allen Störungsmeldungen steht Ihnen der technische Support von NMT unter folgenden Nummern zur Verfügung: 7:30 – 17:00 Uhr Mo-Do 03522 5295820 7:30 – 15:00 Uhr 03522 5295820 oder rund um die Uhr per WhatsApp unter 015254645411 Fehlermeldung Mögliche Ursache... - Seite 40 Solaranlagen) prüfen Verbindung unterbrochen Ohmwert prüfen (siehe Widerstandstabelle) Steckplätze und Verbindungen kontrollieren Fühler austauschen Außenfühler Verbindung unterbrochen Ohmwert prüfen (siehe beschädigt Widerstandstabelle) Steckplätze und Verbindungen kontrollieren Fühler austauschen Brauchwasserfühler Übertemperatur Temperatur im Brauchwasserspeicher beschädigt prüfen, weitere Wärmeerzeuger(vor allem Solaranlagen) prüfen Verbindung unterbrochen Ohmwert prüfen (siehe Widerstandstabelle)
- Seite 41 Endschalter blockiert Endschalter und deren Betätigungswippen prüfen, Wippen müssen leichtgängig sein, „Nasen“ der Endschalter mit Sprühöl einfetten, händisch mehrmals betätigen, leichläufig machen Motor defekt Strom liegt an, Motorwelle dreht sich nicht, Motor austauschen Beim Heizen wurde Pelletbetrieb ausgewählt Keine Fehlerbehebung notwendig, Holz erkannt bzw.
- Seite 42 Motor defekt Strom liegt an, Motorwelle dreht sich nicht, Motor austauschen Rostkupplung defekt Kupplungsnasen (Verbindung Kupplung zum Rost) defekt, Rostkupplung austauschen Halotronsensor wird nicht Motor hört nicht auf zu arbeiten, erkannt Halotronsensor justieren oder ggf. austauschen Widerstandstabellen Fühler: Rauchgasfühler PT1000 °C Widerstand in 1078 1155...
- Seite 43 Notizen:...
- Seite 44 NMT Heizsysteme GmbH Hohe Straße 12 12558 Großenhain T: 03522 52958-0 F: 03522 52958-29 info@nmt-systeme.de www.nmt-systeme.com HVG II Montage- und Bedienungsanleitung Stand 08/2021...
