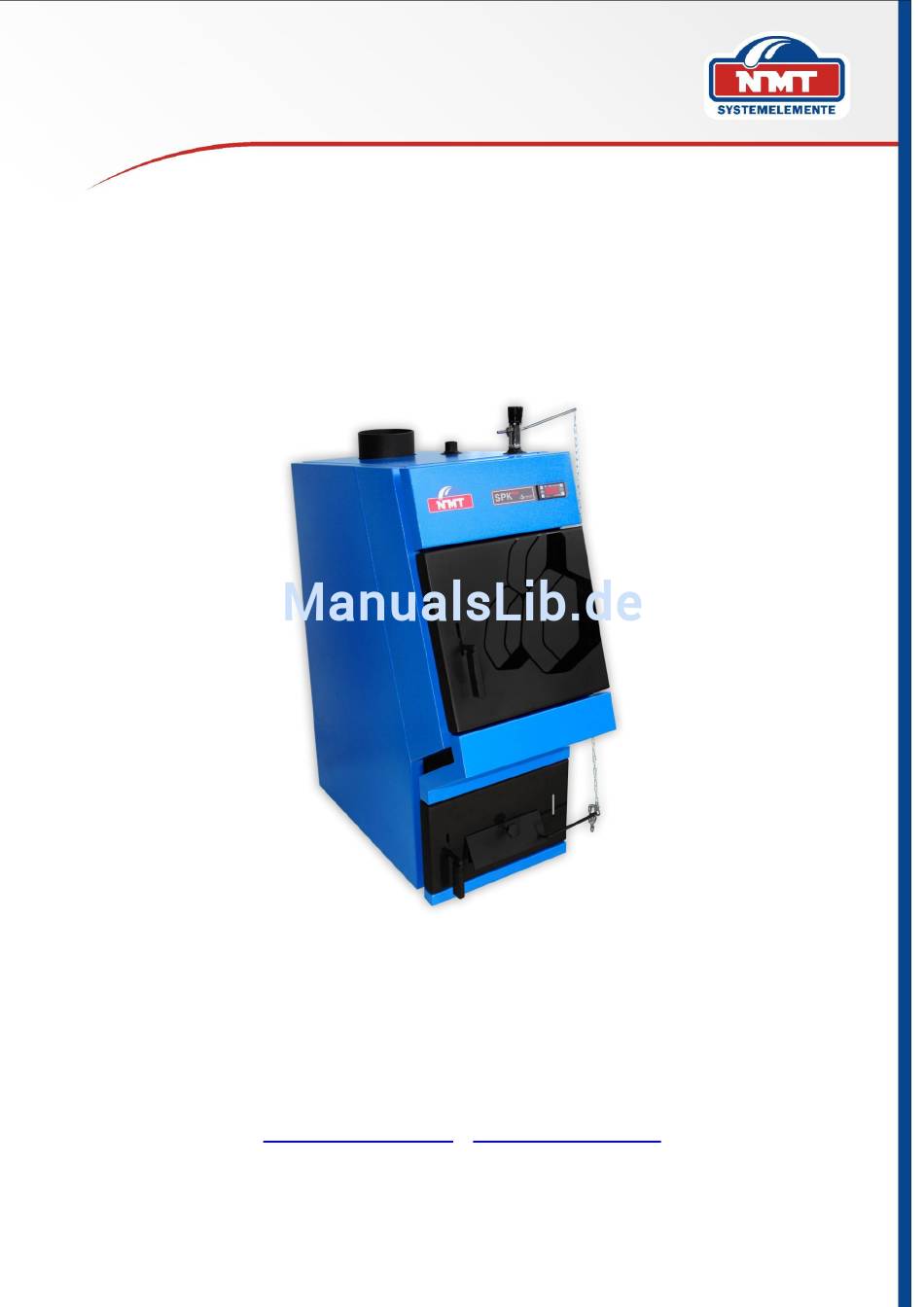

Montage- und Bedienungsanleitung

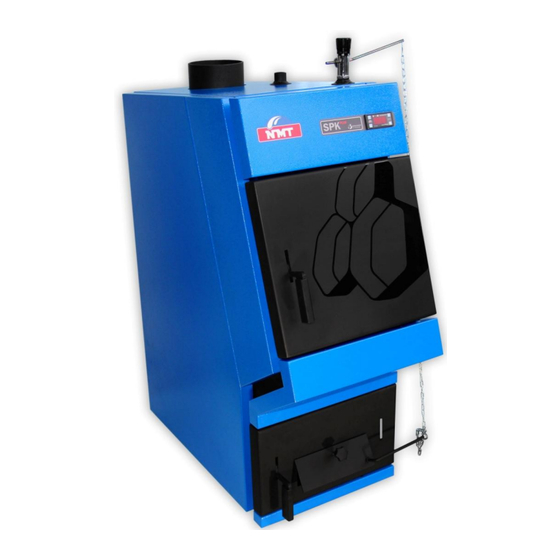

Scheitholz-Kohle Heizkessel SPK
PLUS
ökologisch sinnvoll heizen mit neuester Katalysatortechnologie
und Bypassklappe
Vor dem Einbau der Heizkessel ist eine Schornsteinberechnung zu erstellen und dem
zuständigen Bezirksschornsteinfeger zur Prüfung und Genehmigung vorzulegen.
NMT Normotec Systemelemente GmbH – Hohe Str. 12 – 01558 Großenhain
Telefon 03522 52958-0
Fax. 03522 52958-29
www.nmt-systeme.de
–
info@nmt-systeme.de
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NMT SPK PLUS
Inhaltszusammenfassung für NMT SPK PLUS
- Seite 1 ökologisch sinnvoll heizen mit neuester Katalysatortechnologie und Bypassklappe Vor dem Einbau der Heizkessel ist eine Schornsteinberechnung zu erstellen und dem zuständigen Bezirksschornsteinfeger zur Prüfung und Genehmigung vorzulegen. NMT Normotec Systemelemente GmbH – Hohe Str. 12 – 01558 Großenhain Telefon 03522 52958-0 Fax. 03522 52958-29 www.nmt-systeme.de –...
- Seite 2 Wirksamkeit und Werterhaltung der Anlage bedeutend verbessert. Konstruktions- und Ausführungsänderungen behalten wir uns im Interesse der Verbesserung und Weiterentwicklung vor. Mit besten Wünschen für guten Erfolg mit Ihrer neuen Investition verbleiben wir mit freundlichen Grüßen NMT – Normotec Systemelemente GmbH...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeine Vorschriften - Sicherheitshinweise - Normen - Garantiebestimmungen 2. Allgemeine Informationen zum Heizkessel - Kurzbeschreibung - Prüfung - Konformitätsbeschreibung - Pflichten des Anlagenbetreibers 3. Spezielle Informationen zum Heizkessel - Varianten - Lieferumfang - Notwendiges Zubehör - Puffervolumen - Schornstein - Brennstoffe - Technische Daten - Montage des Kessels... -
Seite 4: Allgemeine Vorschriften
1. Allgemeine Vorschriften Sicherheitshinweise Die Vorschriften, Warnungen und Hinweise „Arbeitsschutz, Sicherheitsvorschriften und Umweltschutz“ sind bei der Aufstellung und Installation zu beachten. Bei Aufstellung innerhalb gewerblicher Betriebe oder Industrieanlagen gelten zusätzlich die örtlichen, innerbetrieblichen oder anlagenspezifischen Bestimmungen, Vorschriften und / oder Erfordernisse. -
Seite 5: Garantiebestimmung
Der Einbau eines Zugbegrenzers ist Garantiebedingung! Die Garantie für den Heizkessel SPK beträgt 24 Monate ab Einkaufdatum. In Verbindung mit der NMT Rücklaufanhebung 63°C erhalten Sie auf den Kesselkörper 5 Jahre Garantie. Unter Einhaltung der empfohlenen NMT-System-Komponenten erhalten Sie bei Inanspruchnahme einer Inbetriebnahme durch den NMT-Kundendienst eine 5 Jahre Vollgarantie auf Kessel und original NMT-Zubehör (ausgenommen Verschleißteile), sowie die... - Seite 6 Die Garantie für den Heizkessel SPK Plus erlischt in folgenden Fällen: Benutzung von Sicherheitselementen, die der Norm PN-91/B-02413 nicht entsprechen. Durchführung von Reparaturen während der Garantiezeit durch Personen oder Firmen, die durch NMT Normotec nicht autorisiert worden sind. Schäden und Unregelmäßigkeiten beim Betrieb des Kessels Unsachgemäßen Transport des Kessels zum Aufstellungsort z.B.
-
Seite 7: Allgemeine Informationen Zum Heizkessel
Ausgestattet mit dem NMT Abgaskatalysator Erfüllt die Forderungen der 1. BImSchV Prüfung Die Heizkessel Baureihe SPK Plus entsprechen den Anforderungen der DIN EN 303-5, sind als Wärmeerzeuger für Warmwasser- Heizungsanlagen mit zulässigen Vorlauftemperaturen bis 95 °C geeignet und zugelassen. Die Heizkessel SPK Plus werden in geschlossenen Anlagen nach EN 303-5 eingebaut, und sind heiztechnisch geprüft und mit dem CE - Zulassungskennzeichen versehen. -
Seite 8: Pflichten Des Anlagenbetreibers
Pflichten des Anlagenbetreibers Der Betreiber ist aufgefordert: - die Anlage immer in sachgemäßem Zustand zu betreiben, - keine Veränderung oder Manipulation der Anlage durchzuführen oder zuzulassen, - vor der Inbetriebnahme der Anlage die Bedienungsanleitung zu lesen - die Funktion der Anlage insgesamt prüfen zu lassen, - eine Wartung der Anlage durchführen zu lassen Voraussetzungen für einen störungsfreien Betrieb sind: - regelmäßige Reinigung des Kessels... -
Seite 9: Spezielle Informationen Zum Heizkessel
Turbulatorblech Feuerzugsregler Reinigungsbesteck Kesselkreissteuerung Rauchgasthermometer Bedienungsanleitung Verkleidung mit Isolierung Die thermische Ablaufsicherung gehört nicht zum Lieferumfang des Scheitholz- Heizkessels und muss separat bestellt werden. Wir empfehlen unsere NMT-HZ-003 mit Tauchhülse 142mm. Notwendiges Zubehör Rücklaufanhebung NMT Sicherheitsventil Thermische Ablaufsicherung Ausdehnungsgefäß Zugbegrenzer... -
Seite 10: Puffervolumen
Puffervolumen Die Kessel der Typen SPK müssen mit einem Pufferspeicher betrieben werden. Mindestspeichervolumen = KW x 55 Liter Puffervolumen bei 15 – 23 kW = min. 875 Ltr. bei 25 – 30 KW = 1300 Ltr. bei 30 – 45 kW = min. 1680 Ltr. Kesselgröße und Puffervolumen sollten entsprechend dem Heizverhalten und dem gewünschten Komfort des Anlagenbetreibers abgestimmt sein! Schornstein... -
Seite 11: Brennstoffe
Nutzung eines gemeinsamen Schornsteins Wird der Heizkessel SPK mit einem Öl- oder Gaskessel am selben Schornstein betrieben, entspricht die Anlage der DIN 4759 Betriebsweise Z Bauart 5. Hierbei handelt es sich um zwei getrennte Wärmeerzeuger mit ausschließlich wechselseitigem Betrieb. Eine Blockierung des Öl- bzw. -
Seite 12: Technische Daten
Technische Daten der Feuerstätte Typenbezeichnung NMT-SPK 15 Plus NMT-SPK 28 NMT-SPK 49 Plus Plus Scheitholzlänge 530 mm 530 mm 630 mm Kesselwasserinhalt 76 l 84 l 95 l Kapazität des Füllraums 83,5 l 108,5 l 129,5 l Zulässiger Betriebsdruck 2,5 bar... - Seite 13 Kenndaten der Feuerstätte (Scheitholz) Typenbezeichnung NMT-SPK 15 Plus NMT-SPK 28 NMT-SPK 49 Plus Plus Brennstoff Scheitholz Scheitholz Scheitholz Brennstoffdurchsatz 4,92 kg/h 7,05 kg/h 9,03 kg/h Wasser Wärmeleistung 15,9 kW 23,4 kW 30,5 kW CO – Emission bei 10 %O² 0,231 Vol.-% 0,177 Vol.-%...
- Seite 14 Kenndaten der Feuerstätte (Braunkohlebriketts) Typenbezeichnung NMT-SPK 15 Plus NMT-SPK 28 NMT-SPK 49 Plus Plus Brennstoff Braunkohlebriketts Braunkohlebrike Braunkohlebriketts Brennstoffdurchsatz 3,85 kg/h 5,40 kg/h 6,74 kg/h Wasser Wärmeleistung 15,6 kW 23,1 kW 29,5 kW CO – Emission bei 10 %O² 0,233 Vol.-% 0,199 Vol.-%...
-
Seite 15: Montage Des Kessels
Schrauben den Kessel ausrichten (SW 17). Sicherheitswärmetauscher Der Sicherheitswärmetauscher der Heizkessel SPK Plus muss nach DIN 4751 Teil 2 zwingend mit einer bauteilegeprüften thermischen Ablaufsicherung ausgestattet werden. Diese schaltet bei einer Überschreitung der Vorlauftemperatur über 95 °C die Kaltwasserleitung frei, um eine weitere Erhöhung der Kesseltemperatur zu verhindern. - Seite 16 Anschluss des Kessels Der Vor- bzw. Rücklauf ist entsprechend anzuschließen. Eine Rücklaufanhebung mit einer Rücklauftemperatur von 63°C ist zu installieren. Der Rohrquerschnitt für die Installation des Heizkessels SPK Plus ist wie folgt zu wählen. SPK 15 28 mm / 1 Zoll...
- Seite 17 Anschlüsse am SPK Fühlerhülse thermische Ablaufsicherung Feuerzugregler Vorlauf Bedienhebel Bypassklapp Ein- bzw. Ausgang Kühlkreis Rücklauf potentialfreier Anschluss Ausgang Netzspannung Anschluss Kesselkreispumpe Anschluss Pufferspeicherfühler zusätzliche Fühlerstelle...
-
Seite 18: Befeuerung Mit Scheitholz Anheizen / Kaltstart
Bedienung – ökologisch sinnvoll heizen Der Heizkessel SPK Plus arbeitet nach dem Prinzip des oberen Abbrandes und wird in Abhängigkeit der Brennstoffmenge und Luftzuführung geregelt. Der Heizkessel wird über die obere Tür mit dem Brennstoff befüllt. Durch die Primärluftklappe in der Aschetür wird dem Brennstoff die zum Verbrennen notwendige Luft zugeführt. -
Seite 19: Nachlegen
SPK-49 7kg Umstellung der Bypassklappe Alle Heizkessel SPK Plus sind mit einem Abgaskatalysator ausgerüstet. Um die Funktionsweise der Kessel zu gewährleisten ist es notwendig den auf der rechten Seite befindlichen Bypasshebel zu bedienen. Diese Bedienung ist besonders im Anheizprozess und beim Nachlegen zum Schutz des Katalysators von höchster Wichtigkeit (patentrechtlich... -
Seite 20: Spezielle Informationen Zur Heizkesselsteuerung
1. Warten Sie bis der Kessel eine Rauchgastemperatur von ca. 300°C erreicht hat. Ist diese erreicht, können Sie die Bypassklappe mit dem auf der rechten Seite befindlichen Umschalthebel von Anheizen auf Dauerbetrieb stellen. 2. Nach dem Umstellen auf Dauerbetrieb müssen Sie die Abgastemperatur genau beobachten. -
Seite 21: Bedienung
Menüauswahl Einstellungen verändern Temperaturanzeige T 2 Einstellungen bestätigen und speichern Fühler Pufferspeicher Taste Plus Temperaturanzeige T 1 Gerät ausschalten (5sek.) In Fühler Kesseltemperatur Menüführung zurück Taste Minus Bedienung Durch Drücken der Taste Plus erscheint auf dem Display die am Pufferspeicher gemessene Temperatur T 2. - Seite 22 A4 Werkseinstellungen Unter diesem Menüpunkt können Sie das Gerät auf Werkseinstellung zurücksetzen. Potentialfreier Ausgang Anschluss siehe Abbildung Seite 12. Über diesen Anschluss besteht die Möglichkeit weitere Geräte einzubinden (Bsp. Ölkessel, Funktion Öffner). Störungen Störungen werden durch aufleuchten der LED´s sowie akustisch durch einen Signalton angezeigt C 1 –...
-
Seite 23: Spezielle Informationen Für Den Anlagenbetreiber Und Ersteller
5. Spezielle Informationen für den Anlagenbetreiber und Ersteller Reinigung Zur Reinigung des Kessels sollte die Anlage abgekühlt sein. Vorsicht Brandgefahr durch heiße Asche. Gehen Sie stets vorsichtig mit der Asche um, da sie noch weiter glühen kann. Nie mit handelsüblichen Staubsaugern ohne Aschezyklon absaugen (Sonderzubehör)! Eine Reinigung des Kessels muss in regelmäßigen Zeitabständen erfolgen. -
Seite 24: Messung Des Kessels
Messung des Kessels Zusammenhänge zwischen der 1. BImSchV und der DIN EN 303-5 Gegenüberstellung der Messverfahren und –bedingungen für Scheitholzkessel Anforderung DIN EN 303-5 1. BImSchV Abgasparameter Pkt. 5.1 Im Kern des Abgasstromes Anl. 2. Im Kern des Abgasstromes innerhalb der Pkt. - Seite 25 Feuerraum- Die Brennstoffaufgabe orientiert sich nicht an der Feuerraumgröße sondern an der Angabe der Bedienungsanleitung des Herstellers. volumen Wärmeübertra- Die Wärmeübertragerfläche des Kessels ist auf eine bestimmte Brennstoffmenge und deren Durchsatz ausgelegt. Die Angabe der Aufgabemenge in der gerfläche Bedienungsanleitung des Herstellers ist zu beachten. Wirkungsgrad Wenn die Aufgabemenge des Brennstoffs zu groß...
- Seite 26 3. Durchführung der Messung alle Voraussetzungen für die Messung müssen erfüllt sein nach erstem Abbrand Glutbett mittels Schürhaken vollflächig auf den Gussrosten verteilen Bypassklappe auf Anheizbetrieb stellen vor auflegen des Brennstoffs Temperatur am Pufferspeicher prüfen Brennstoffmengen: Holz Braunkohlebriketts SPK 15 4 kg 4 kg SPK 28...
-
Seite 27: Wartung
Wartung Gemäß DIN 4755 und DIN 4756 soll die Feuerungsanlage aus Gründen der Betriebsbereitschaft und Wirtschaftlichkeit mindestens einmal pro Jahr durch einen Beauftragten der Installationsfirma oder einen fachkundigen Wartungsdienst überprüft werden. Dabei sind auch die Verbrennungswerte zu prüfen und ggf. nachzustellen. Es wird empfohlen, einen entsprechenden Wartungsvertrag abzuschließen. - Seite 28 Wartungsleitfaden monatlich jährlich Brennraum und Wärmetauscherfläche reinigen (Staub, Asche) Katalysatorkassette kontrollieren und gegebenenfalls reinigen (aussaugen) Turbulatorblech auf richtigen Sitz kontrollieren Wasserdruck der Heizungsanlage prüfen Feuerzugregler – Funktionstest Bypassklappe auf richtigen Sitz kontrollieren Gussroste entnehmen und deren Auflage reinigen (zur Vermeidung Spannungen zwischen Kesselwand und Gussrosten) Thermometer auf Funktion prüfen Schornsteinzug im kalten Zustand prüfen...
- Seite 29 Problem Mögliche Ursachen Kessel qualmt stark - Rücklauftemperatur überprüfen (mindestens 60°C) - Schornsteinzug prüfen (kalt 15 Pa) - Raumluftzufuhr prüfen - Holzfeuchte prüfen (nicht über 20% und nicht unter 12%) - Katalysator verdreckt, arbeitet nicht mehr Kessel hat keine Leistung - Rücklauftemperatur überprüfen (mindestens 60°C) - Schornsteinzug prüfen (kalt 15 Pa) - Raumluftzufuhr prüfen...
-
Seite 30: Installationsbeispiele
6. Installationsbeispiele... - Seite 31 Garantieschein Kopie BITTE LESERLICH AUSFÜLLEN Diese Seite unbedingt in Ihre Unterlagen für eventuelle Gewährleistungsansprüche Produkt: Scheitholzkessel SPK Plus Produktionsnummer: …………………………………………………………………... Installationsdatum: …………………………………………………………………….. Unterdruck im Schornstein (kalt) ……………………………………………..…..…..Pa Rauchgastemperatur im Betrieb (Volllast)………………………………………….…°C Unterdruck im Schornstein (warm) …………………………………………………..Pa Puffervolumen ………………………………………………………………………..…Liter Rücklauftemperaturanhebung Fabrikat…………………………………………………...
- Seite 32 Garantieschein Original BITTE LESERLICH AUSFÜLLEN Diese Seite unbedingt an Firma NMT Normotec Systemelemente GmbH ausgefüllt zurücksenden Produkt: Scheitholzkessel SPK Plus Produktionsnummer: …………………………………………………………………... Installationsdatum: …………………………………………………………………….. Unterdruck im Schornstein (kalt) ……………………………………………..……….Pa Rauchgastemperatur im Betrieb (Volllast)………………………………………...…..°C Unterdruck im Schornstein (warm) ………………………………………….……..Pa Puffervolumen ………………………………………………………………….……….Liter Rücklauftemperaturanhebung Fabrikat………………….……………………………...
