Inhaltszusammenfassung für NMT HVG II 30
- Seite 2 Werterhaltung der Anlage bedeutend verbessert. Konstruktions- und Ausführungsänderungen behalten wir uns im Interesse der Verbesserung und Weiterentwicklung vor. Mit besten Wünschen für guten Erfolg mit Ihrer neuen Investition verbleiben wir mit freundlichen Grüßen NMT – Normotec Systemelemente GmbH Stand: 11-2013...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeine Vorschriften ................1.1. Sicherheitshinweise................1.2. Normen....................1.3. Garantiebestimmungen................2. Allgemeine Informationen zum Heizkessel ..........2.1. Kurzbeschreibung..................2.2. Prüfung....................2.3. Konformitätsbescheinigung..............2.4. Pflichten des Anlagenbetreibers..............3. Spezielle Informationen zum Heizkessel............3.1. Varianten....................3.2. Lieferumfang..................3.3. Notwendiges Zubehör................3.4. Puffervolumen..................3.5. -
Seite 4: Allgemeine Vorschriften
1. Allgemeine Vorschriften Diese Einbau- und Betriebsanleitung ist urheberrechtlich geschützt. Sie darf weder kopiert, noch geändert, übersetzt, oder dritten Personen ohne unsere schriftliche Genehmigung mitgeteilt werden. Änderungen am Produkt oder an dieser Anleitung, die dem technischen Fortschritt dienen, dürfen jederzeit und ohne besondere Ankündigung eingeführt werden. 1.1 Sicherheitshinweise Die Vorschriften, Warnungen und Hinweise „Arbeitsschutz, Sicherheitsvorschriften und Umweltschutz“... -
Seite 5: Normen
Der Einbau eines Zugbegrenzers ist Garantiebedingung! Die Garantie für den Heizkessel HVG II beträgt 24 Monate ab Einkaufdatum. In Verbindung mit der NMT Rücklaufanhebung mit einer Rücklauftemperatur von 63°C erhalten Sie auf den Kesselkörper (keine Keramik und Verschleißteile) 5 Jahre Garantie. - Seite 6 Benutzung von Sicherheitselementen, die der Norm PN-91/B-02413 nicht entsprechen. Durchführung von Reparaturen während der Garantiezeit durch Personen oder Firmen, die durch NMT Normotec nicht autorisiert worden sind. Schäden und Unregelmäßigkeiten beim Betrieb des Kessels Unsachgemäßen Transport des Kessels zum Aufstellungsort z.B. Keller Fehlerhafte Installation incl.
-
Seite 7: Allgemeine Informationen Zum Heizkessel

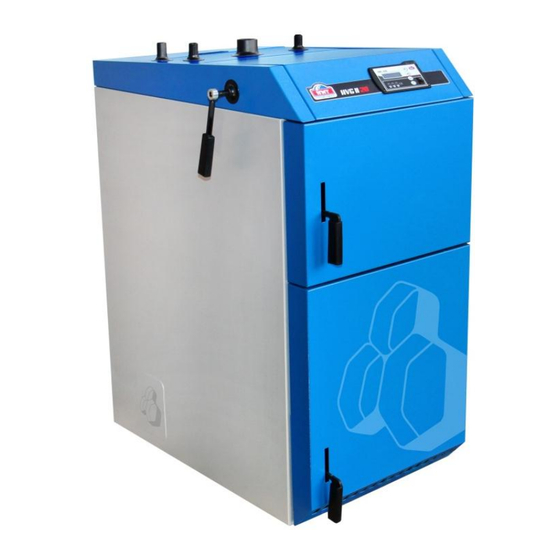

2.1 Kurzbeschreibung - Holzvergaserkessel mit Saugzuggebläse - Mikroprozessorregelung zur Steuerung über Kessel- und Abgastemperaturfühler - ausgestattet mit NMT Abgaskatalysator - erfüllt die Anforderungen der 2. BImSchV und BAFA Stand September 2013 2.2 Prüfung Die Heizkessel Baureihe HVG II entsprechen den Anforderungen der DIN EN 303-5. -
Seite 8: Spezielle Informationen Zum Heizkessel
Aufrechterhaltung eines sicheren Betriebes wie z. B. die jährliche Prüfung der thermischen Ablaufsicherung sind zu klären. 3. Spezielle Informationen zum Heizkessel 3.1 Varianten Die Heizkessel HVG II gibt es in folgenden Varianten: HVG II 20 HVG II 30 HVG II 40... -
Seite 9: Lieferumfang
Montage und Bedienungsanleitung Typenschild (bereits verklebt) Katalysatorkassette Turbulatorbleche Saugzugventilator Die thermische Ablaufsicherung gehört nicht zum Lieferumfang und muss separat bestellt werden. Wir empfehlen unsere NMT-HZ-003 mit Tauchhülse 142mm Länge. 3.3 Notwendiges Zubehör - Rücklaufanhebung NMT - Sicherheitsventil - Thermische Ablaufsicherung - Ausdehnungsgefäß... -
Seite 10: Schornstein
3.5 Schornstein Vor Errichtung der Anlage ist eine Genehmigung bei dem bevollmächtigtem Bezirksschornsteinfeger einzuholen und eine Schornsteinberechnung vorzulegen Der Schornstein und das Abgasrohr müssen beim HVG II entsprechend ausgelegt werden. Ein geeigneter Zugbegrenzer ist einzubauen. Um bei einer Neuinstallation der Heizungsanlage einen störungsfreien Betrieb gewährleisten zu können, ist eine optimale Dimensionierung des Schornsteins nach DIN 4705 und 18160 Voraussetzung. -
Seite 11: Brennstoffe
(>10cm). Bei Holz mit hoher Restfeuchte (18%) sind Holzscheite mit kleinem Durchmesser zu verwenden (6-8cm). Verleimtes, lackiertes oder ähnliches Material darf in diesem Heizkessel keinesfalls verheizt werden! 3.8 Technische Daten Kessel Typ HVG II 20 HVG II 30 HVG II 40 Nennwärmeleistung 10-25 kW 20-35 kW 30-45 kW Kesselwirkungsgrad... -
Seite 12: Montage Des Kessels
Brennstoff Holz max. Feuchte 20 % 20 % 20 % Durchschnittsverbrauch 6 kg /h 7,6 kg/h 9,3 kg/h Co Gehalt 199,7 mg/m³ 168 mg/m³ 136 mg/m³ Co² 15,5 % 15,8 % 16,45 % Staub 11,8 mg/m³ 11,1 mg/m³ 10,4 mg/m³ Max.Holzlänge 500 mm 500 mm... -
Seite 13: Anschlüsse Am Hvg
4.2 Anschlüsse am HVG II Vorlauf Steuerung Bedienhebel Bedienhebel Turbulatoren Bypassklappe Fülltür Aschetür Zugang Katalysator (rechts und links) Fühlerhülse thermische Eingang Kühlkreis Ablaufsicherung Ausgang Kühlkreis Rauchrohr Abgasventilator Rücklauf Entleerung... -
Seite 14: Elektroanschluss Und Fühlerkabel
4.3 Elektroanschluss und Fühlerkabel Der Netzanschluss ist durch einen Elektro-Fachbetrieb herzustellen. Die Anschlüsse zur Kesselkreispumpe, zum potentialfreien Anschluss und dem Pufferspeicher sind an der Rückseite des Kessels steckfertig vorbereitet (siehe Abbildung unten). Die dafür vorgesehenen Kabel sind im Zubehör enthalten. Der potenzialfreie Ausgang ist für die eventuelle Verriegelung anderer Wärmeerzeuger wie z.B. -
Seite 15: Stromlaufplan
4.4 Stromlaufplan... -
Seite 16: Spezielle Informationen Zur Heizkesselsteuerung
Anheizzeit 30 min Lüfter T 60s (zum Nachlegen des Brennstoffes) 5.2 Inbetriebnahme / Bedienung Einschalten – Betätigen des Kippschalters auf I Ausschalten - Betätigen des Kippschalters auf O Für ca. 5 Sekunden erscheint die Nummer der vorprogrammierten Software, z.B. „NMT 22.18“. - Seite 17 Erscheint auf dem Display eine Fehlermeldung und ist ein Signalton zu hören muss dieser Fehler behoben werden. Dazu lesen sich bitte den Abschnitt „Kesselsicherheit“ Unter dem Display befinden sich 3 Kontrolllampen, welche den aktuellen Betriebszustand anzeigen (Lampe an – in Betrieb). - Lüfter Betrieb - Pumpe Betrieb - Anheizen Betrieb...
- Seite 18 Menüpunkt Beschreibung der Arbeitsweise Anheizen Kessel geht in den Anheizmodus und fährt den Lüfter auf maximale Leistung. Anheizzeit 30 min Manueller Betrieb (Testen der Komponenten) 1) Test Lüfterdrehzahl ( 0 - 100 %) 2) Test Lüfter (ein/aus) 3) Test Kesselkreispumpe (ein/aus) 4) Test Alarmsignal (ein/aus) HK-Pumpe (Kesselkreispumpe) Festlegen der Einschalttemperatur der...
-
Seite 19: Kesselsicherheit
5.3 Kesselsicherheit Um einen störungsfreien Betrieb zu gewährleisten ist die Steuerung mit einer Reihe von Sicherheitselementen ausgestattet. Bei einer Störung ertönt ein akustisches Alarmsignal. Die Ursache wird im Display angezeigt und nach deren Beseitigung kehrt die Steuerung in den normalen Betriebszustand zurück. Ist der Pufferfühler nicht angeschlossen erscheint die Meldung „Pufferfühler beschädigt“... -
Seite 20: Brennstoff Nachlegen
Anschließend wird die Steuerung eingeschaltet. Wählen Sie im den Menüpunkt „Anheizen“. An der Steuerung sind die Symbole Lüfter und Anheizbetrieb aktiv. Jetzt mit Anzündmitteln, wie z.B. Feueranzünder das Anzündholz anbrennen und die obere Brennkammertür schließen. Die Lüfterleistung steigert sich jetzt bis auf die maximale Leistung (100%). Je nach Schornsteinzug kann dieser Prozess 5-10 Minuten andauern. -
Seite 21: Reinigung
Die Kesselkreispumpe arbeitet auf Grundlage der Differenztemperatur zwischen Kessel und Pufferspeicher. Unterschreitet die Kesseltemperatur die Puffertemperatur, schaltet die Pumpe ab. Ist kein Pufferfühler aktiv, wird die Kesselkreispumpe anhand der Kesseltemperatur abgeschaltet. Der Anlagenbetreiber ist aufgefordert, die Brennstoffmenge anhand der Heizwasserabnahme der Anlage anzupassen. -
Seite 22: Messung Des Kessels
Darauf wird der Brennstoff möglichst Luftdicht geschichtet. Scheitholzmenge: HVG II 20 = 10kg – 12kg HVG II 30 = 15kg – 17kg HVG II 40 = 20kg – 22kg Nur hochwertiges Brennmaterial mit normalem Rindenanteil verwenden! Kein verleimtes, lackiertes oder ähnliches Material verbrennen! Die weitere Vorgehensweise ist gleich dem Dauerbetrieb. -
Seite 23: Wartung
6.5 Wartung Gemäß DIN 4755 und DIN 4756 soll die Feuerungsanlage aus Gründen der Betriebsbereitschaft und Wirtschaftlichkeit mindestens einmal pro Jahr durch einen Beauftragten der Installationsfirma oder einen fachkundigen Wartungsdienst überprüft werden. Dabei sind auch die Verbrennungswerte zu prüfen und ggf. nachzustellen. Es wird empfohlen, einen entsprechenden Wartungsvertrag abzuschließen. -
Seite 24: Störung
6.6 Störung Problem Mögliche Ursachen Kessel qualmt stark - Rücklauftemperatur überprüfen (mindestens 60°C) - Schornsteinzug prüfen (15 Pa) Schornstein kalt (zu geringer Zug) Gebläse drückt gegen kalten Schornstein - Raumluftzufuhr prüfen - Holzfeuchte prüfen (nicht über 20% und nicht unter 12%) - zu große Holzscheite - das Rauchrohr ist zu verwinkelt verlegt (Gegendruck) Kessel hat keine Leistung... -
Seite 25: Installationsbeispiele
7. Installationsbeispiele Installationsprinzip ohne Anspruch auch Vollständigkeit. Einschlägige Regeln der Technik und örtliche Vorschriften sind zu beachten!
