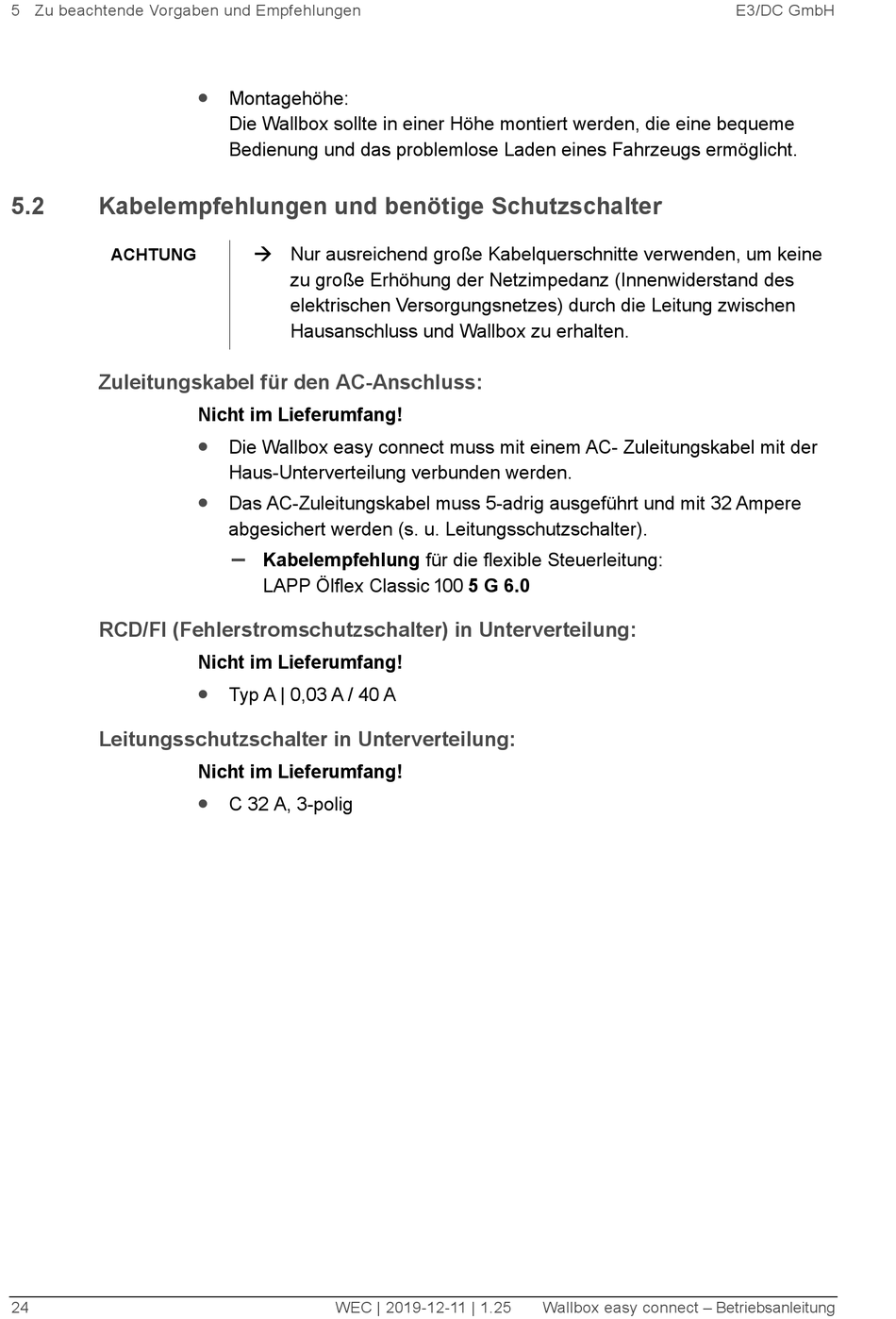

5 Zu beachtende Vorgaben und Empfehlungen
5.2 Kabelempfehlungen und benötige Schutzschalter
ACHTUNG
Zuleitungskabel für den AC-Anschluss:

RCD/FI (Fehlerstromschutzschalter) in Unterverteilung:

Leitungsschutzschalter in Unterverteilung:

24
•
Montagehöhe:
Die Wallbox sollte in einer Höhe montiert werden, die eine bequeme
Bedienung und das problemlose Laden eines Fahrzeugs ermöglicht.
 Nur ausreichend große Kabelquerschnitte verwenden, um keine
zu große Erhöhung der Netzimpedanz (Innenwiderstand des
elektrischen Versorgungsnetzes) durch die Leitung zwischen
Hausanschluss und Wallbox zu erhalten.
Nicht im Lieferumfang!
•
Die Wallbox easy connect muss mit einem AC- Zuleitungskabel mit der
Haus-Unterverteilung verbunden werden.
•
Das AC-Zuleitungskabel muss 5-adrig ausgeführt und mit 32 Ampere
abgesichert werden (s. u. Leitungsschutzschalter).
–
Kabelempfehlung für die flexible Steuerleitung:
LAPP Ölflex Classic 100 5 G 6.0
Nicht im Lieferumfang!
•
Typ A | 0,03 A / 40 A
Nicht im Lieferumfang!
•
C 32 A, 3-polig
