Overzicht En Opbouw; Technische Gegevens - probst WEZ-6 Betriebsanleitung

Algemeen
3.2

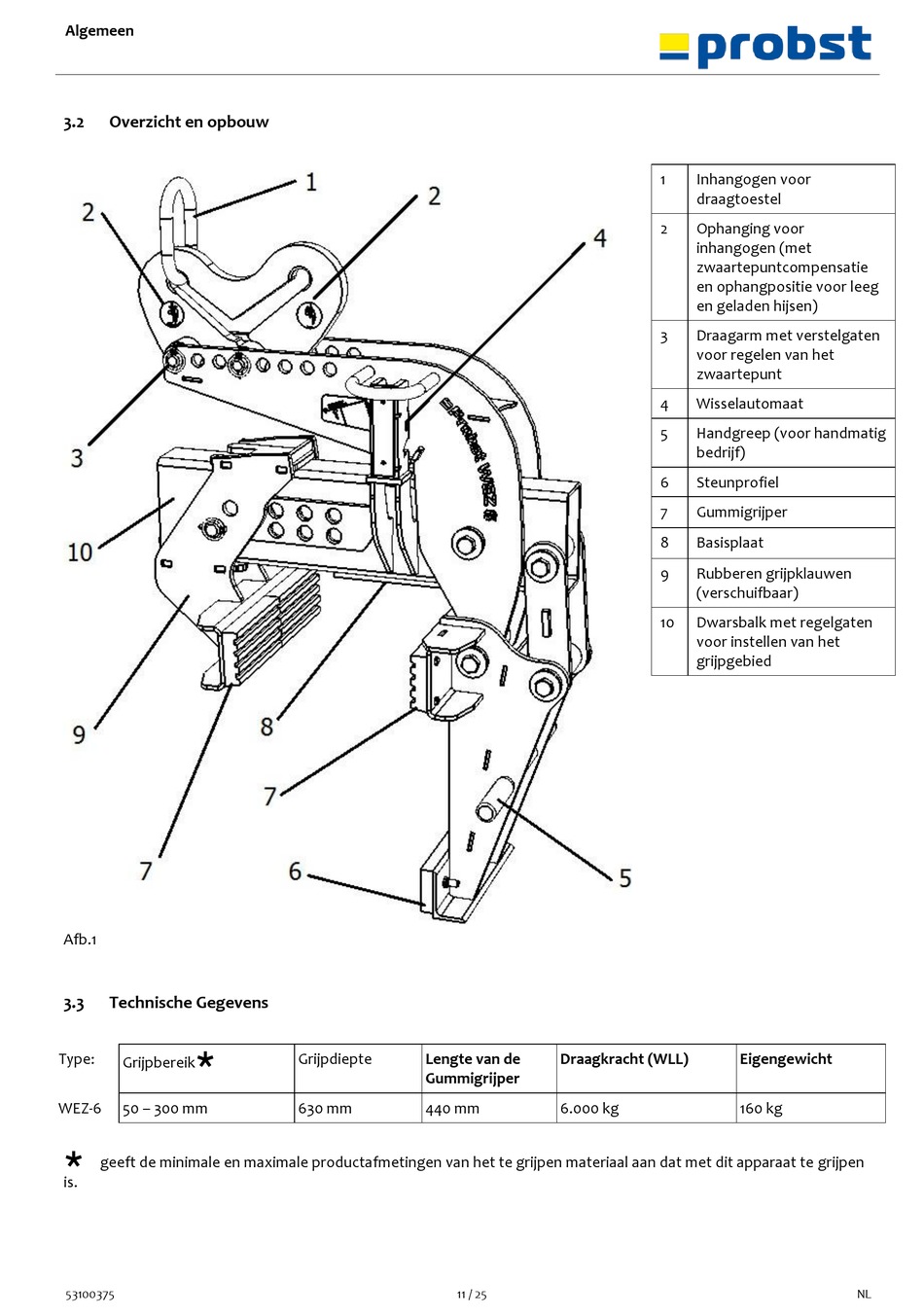

Overzicht en opbouw

Afb.1
3.3

Technische Gegevens


Type:
Grijpbereik
WEZ-6 50 – 300 mm

geeft de minimale en maximale productafmetingen van het te grijpen materiaal aan dat met dit apparaat te grijpen
is.
53100375
Grijpdiepte Lengte van de
Gummigrijper
630 mm 440 mm
11 / 25
1 Inhangogen voor
draagtoestel
2 Ophanging voor
inhangogen (met
zwaartepuntcompensatie
en ophangpositie voor leeg
en geladen hijsen)
3 Draagarm met verstelgaten
voor regelen van het
zwaartepunt
4 Wisselautomaat
5 Handgreep (voor handmatig
bedrijf)
6 Steunprofiel
7 Gummigrijper
8 Basisplaat
9 Rubberen grijpklauwen
(verschuifbaar)
10 Dwarsbalk met regelgaten
voor instellen van het
grijpgebied
Draagkracht (WLL)
6.000 kg
Eigengewicht
160 kg
NL
