Généralités

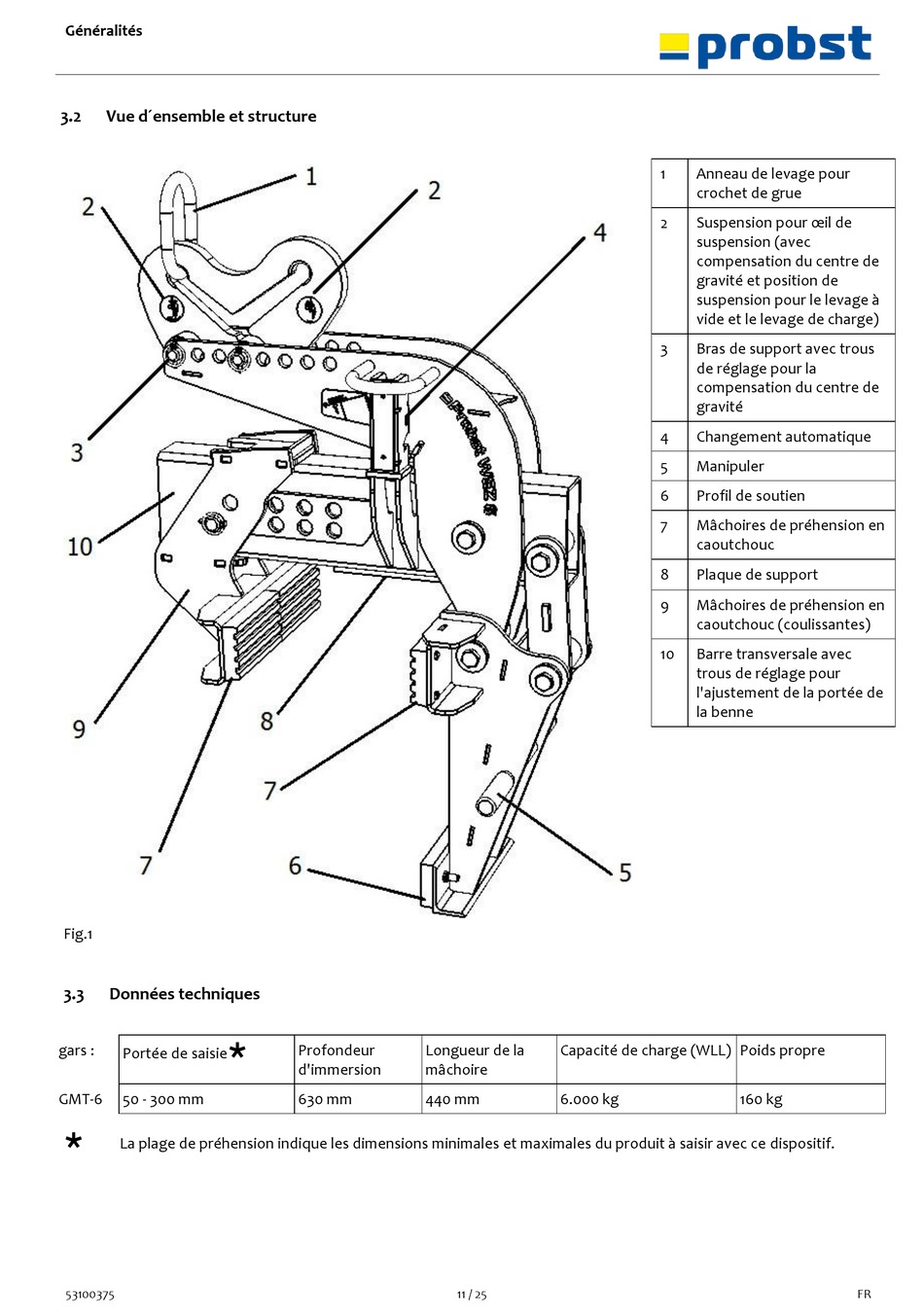

3.2 Vue d´ensemble et structure
Fig.1
3.3 Données techniques

gars :
Portée de saisie
GMT-6 50 - 300 mm

La plage de préhension indique les dimensions minimales et maximales du produit à saisir avec ce dispositif.
53100375
Profondeur Longueur de la
d'immersion mâchoire
630 mm 440 mm
11 / 25
1 Anneau de levage pour
crochet de grue
2 Suspension pour œil de
suspension (avec
compensation du centre de
gravité et position de
suspension pour le levage à
vide et le levage de charge)
3 Bras de support avec trous
de réglage pour la
compensation du centre de
gravité
4 Changement automatique
5 Manipuler
6 Profil de soutien
7 Mâchoires de préhension en
caoutchouc
8 Plaque de support
9 Mâchoires de préhension en
caoutchouc (coulissantes)
10 Barre transversale avec
trous de réglage pour
l'ajustement de la portée de
la benne
Capacité de charge (WLL) Poids propre
6.000 kg 160 kg
FR
