- Seite 1 Betriebsanleitung Original Betriebsanleitung Winkelelementzange WEZ WEZ-6 5310.0375...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
-
Seite 3: Inhaltsverzeichnis
Einstellung und Bedienung .......................... 16 Darstellung der Wechselautomatik ......................20 Wartung und Pflege .............................. 21 Wartung ................................. 21 6.1.1 Mechanik ..............................21 Störungsbeseitigung ............................ 22 Reparaturen ..............................22 Prüfungspflicht ............................. 23 Hinweis zum Typenschild ..........................24 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 24 5310.0375... -
Seite 4: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 04.12.2018................(M. Probst, Geschäftsführer) 5310.0375... -
Seite 5: Sicherheit
Sicherheit 4 / 24 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 6: Sicherheitskennzeichnung
Sicherheit 5 / 24 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 2904.0213 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 2904.0212 50 mm 2904.0211 80 mm 2904.0210 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 50 mm 2904.0204 80 mm 2904.0216 30 mm Greifgüter niemals außermittig aufnehmen (stets im... -
Seite 7: Persönliche Sicherheitsmaßnahmen
Sicherheit 6 / 24 Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 8: Sicherheit Im Betrieb
Sicherheit 7 / 24 Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. -
Seite 9: Allgemeines
Allgemeines 8 / 24 Allgemeines Bestimmungsgemäßer Einsatz Das Gerät Winkelelementzange (WEZ-6) kann an jedes beliebiges Trägergerät wie Ladekran, Bagger, Stapler etc. (mittels Schlupf, Kette oder direkt mit einem kompakten Kranhaken bis Gr. 5) angehängt werden und ist ausschließlich geeignet zum Greifen und anschließenden Versetzen von gängigen / marktüblichen assymetrischen und symetrischen Greifgütern wie L-Steinen, T-Elementen oder dergleichen mit parallelen, ebenen und und nicht konischen Greifflächen. - Seite 10 Allgemeines 9 / 24 ACHTUNG: Das Arbeiten mit diesem Gerät darf nur in bodennahem Bereich erfolgen (→ Kapitel „Sicherheit im Betrieb“)! NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Die Tragfähigkeit und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden.
-
Seite 11: Übersicht Und Aufbau

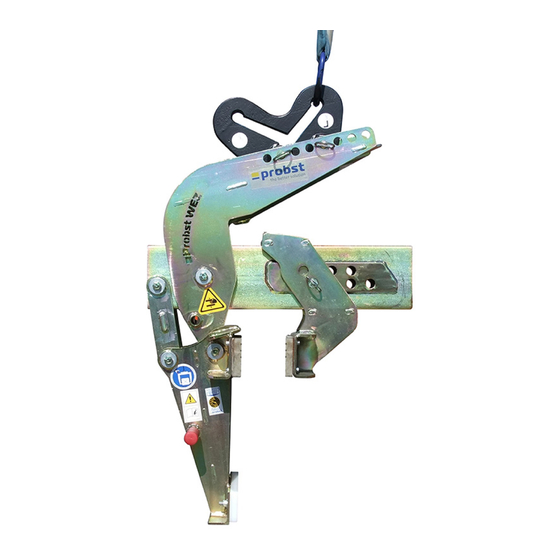

Allgemeines 10 / 24 Übersicht und Aufbau Einhängeöse für Kranhaken Aufhängung für Einhängeöse (mit Schwerpunktausgleich und Einhängeposition für Leer- u. Lasthub) Tragarm mit Verstelllöchern für Schwerpunktausgleich Wechselautomatik Handgriff Abstützprofil Gummigreifbacken Auflageplatte Gummigreifbacken (verschiebbar) Querholm mit Verstelllöchern für Greifbereichseinstellung Abb.1 Technische Daten ... -
Seite 12: Installation
11 / 24 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln... -
Seite 13: Einstecktaschen (Optional)
Installation 12 / 24 4.1.3 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss. -
Seite 14: Bedienung
Bedienung 13 / 24 Bedienung Allgemein Vorsicht bei der Einstellung des Greifbereiches. Verletzungsgefahr der Hände! Schutzhandschuhe verwenden. → Die meisten Greifgüter / Elemente (L-Steine) mit außermittigem Schwerpunkt können mit dem Gerät (WEZ) senkrecht versetzt werden (Bild 1). Es gibt jedoch Elemente mit extrem außermittigen Schwerpunkten, die nicht über den Schwerpunktausgleich (am Tragarm mit Verstelllöchern) eingestellt werden können. - Seite 15 Bedienung 14 / 24 Bild 3 Bild 4 Bild 5 Bild 6 Bild 8 Bild 7 5310.0375...
- Seite 16 Bedienung 15 / 24 Das Drehen, Aufstellen von liegenden Greifgütern / Elementen oder das Umlegen (Kippen) ist verboten! (→ Bild 7 und Bild 8). Das Anheben von Greifgütern / Elementen in der Leerhubposition (→ Bild 9) ist verboten! Bild 9 5310.0375...
-
Seite 17: Einstellung Und Bedienung
Bedienung 16 / 24 Einstellung und Bedienung • Zuerst die Dicke des vertikalen langen Schenkels des Greifgutes (L-Stein) messen. • Danach das geöffnete (arretierte) Gerät (WEZ) mit dem verschiebbaren Greifbacken (9) am Querholm mit Verstelllöcher (10) die kleinstmögliche Greifweite einstellen. •... - Seite 18 Bedienung 17 / 24 • Das Gerät (WEZ) hängt etwas schräg. Man fährt mit dem Abstützprofil gegen die Außenfläche des langen Schenkels des L-Steines und setzt das Gerät (WEZ) mittig ab. → Bild C • Beim Anheben des L-Steines darf dieser max. 10° schräg hängen und die Auflageplatte (8) muss am Greifgut (L-Stein) komplett aufliegen.
- Seite 19 Bedienung 18 / 24 Beim Anhebevorgang des Gerätes mit Greifgut ist unbedingt zu beachten, dass sich der Tragarm (3) nicht über die Maximalstellung hinaus bewegt (siehe Bild H), da sonst die Spannkraft zu gering wird und das Greifgut herausfallen könnte. Unfallgefahr!!! Abhilfe kann geschafft werden, indem der Greifbereich durch Verschieben des verschiebbaren Greifbackens (9) nach innen vorgenommen wird (siehe Bild A bzw.
- Seite 20 Bedienung 19 / 24 Zum Transportieren des Gerätes ohne Greifgut erfolgt in der„Leerhub Position“ (siehe Bild I). Hierzu muss die Wechselautomatik (2) verriegelt sein (siehe Bild J 1). Dies wird erreicht, wenn das Greifgut abgesetzt ist und das leere Gerät (WEZ ohne Greifgut ) angehoben wird.
-
Seite 21: Darstellung Der Wechselautomatik
Bedienung 20 / 24 Darstellung der Wechselautomatik Das Gerät ist mit einer Wechselautomatik ausgerüstet, das heißt das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch das Absetzen und Anheben des Gerätes. Bildliche Darstellungen der Schaltpositionen der Wechselautomatik: •Gerät ist durch das Trägergerät •Gerät wird durch das Trägergerät •Gerät wird auf das Greifgut abgesetzt angehoben... -
Seite 22: Wartung Und Pflege
Wartung und Pflege 21 / 24 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 23: Störungsbeseitigung
Wartung und Pflege 22 / 24 Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht ab (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren Greifbereichs-Einstellung Greifbereich entsprechend der zu Es ist der falsche Greifbereich eingestellt (optional) transportierenden Güter einstellen Die Materialoberfläche ist verschmutzt... -
Seite 24: Prüfungspflicht
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.com • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“... -
Seite 25: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! - Seite 26 Die meisten Elemente mit aussermittigem Symmetrische Elemente, wie z.B. Schwerpunkt können mit der WEZ T-Elemente dürfen mit der WEZ senkrecht versetzt werden, es gibt jedoch versetzt werden, hängen aber bedingt Elemente mit extrem aussermittigen durch die Bauart nie senkrecht / Schwerpunkten, die nicht eingestellt werden können.
- Seite 27 43101188 20540002 30320129 43101251 33504953 20550015 40110042 siehe separate Liste 43101250 see separate list 20440010 20100019 43101215 20530022 20530039 20540024 20540003 32330076 20440010 20000115 30320070 32330076 32330075 36350002 20440010 43101212 20000349 20440010 20000008 20000349 21600002 36410154 36350002 20000008 20040004 © all rights reserved conform to ISO 16016 Datum Name Benennung...
- Seite 28 40110118 40110043 20530019 © all rights reserved conform to ISO 16016 Datum Name Benennung Einsatz für WA-S + WA-S/S, komplett Erst. 27.2.2014 Ralf.Northe Gepr. 28.5.2014 Ralf.Northe Artikelnummer/Zeichnungsnummer Blatt E40110042 Zust. Urspr. Ers. f. Ers. d.
- Seite 29 A53100375 WEZ-6 29040631 29040632 29040631 29040632 29040638 Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 07.06.2017 / Krasnikov, Igor 07.06.2017 / Krasnikov, Igor Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
-
Seite 30: Wartungsnachweis
Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.com / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
