Maniement
•

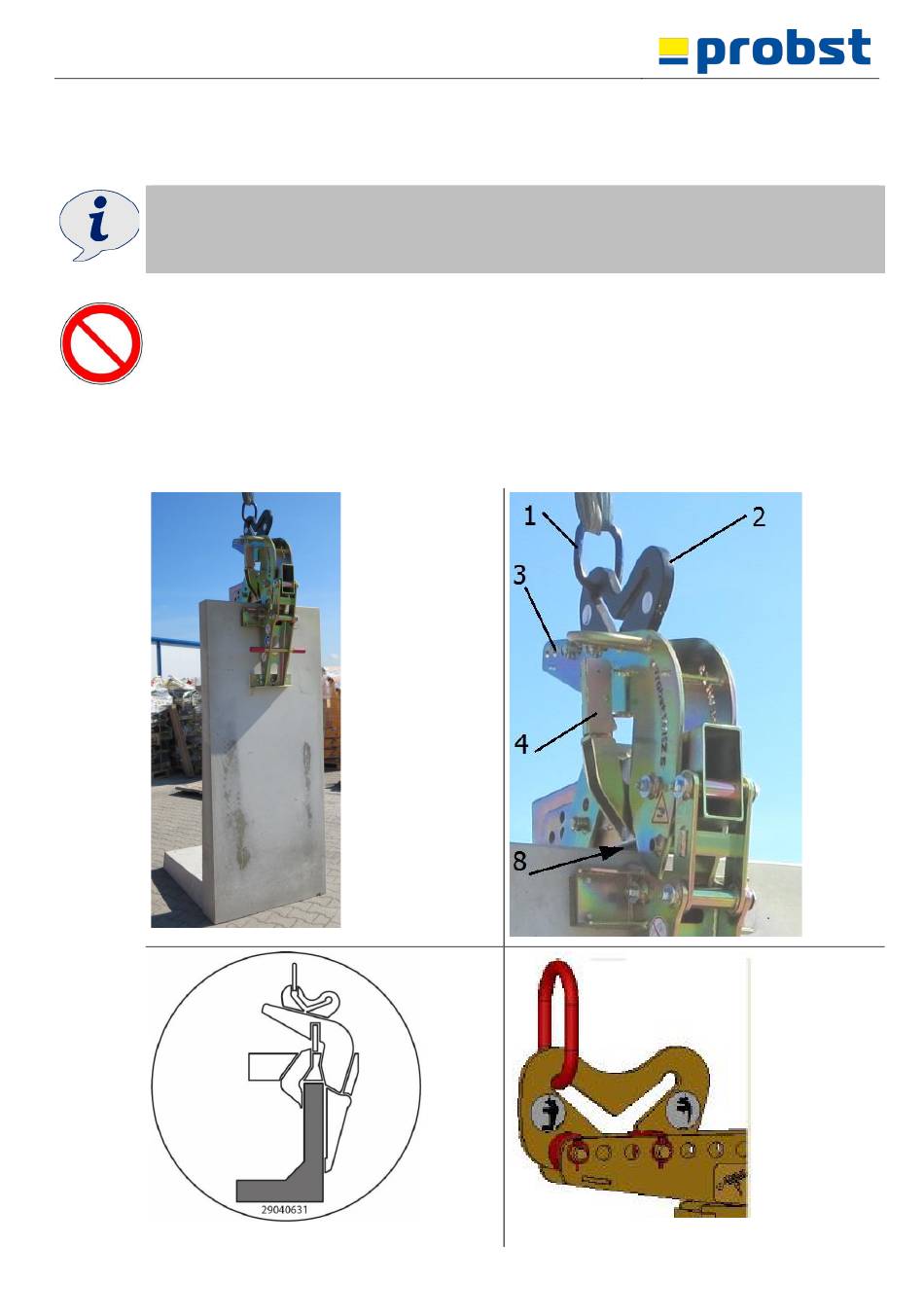

L'unité (GMT) est suspendue à un léger angle. Déplacez le profil de support contre la surface extérieure
de la longue jambe de la brique en forme de L et placez l'unité (WEZ) au milieu. → Figure C
•
En soulevant la pierre en L, elle peut être suspendue à un angle de 10° maximum et la plaque de support
(8) doit reposer complètement sur le matériau de préhension (pierre en L). → Photo D
•
IMPORTANT : Pendant l'opération de préhension et le levage et le transport/déplacement ultérieurs du
matériel à saisir
(pierre en L), l'œillet de suspension (1) doit être en position avant (figure E+E2 "Levage de la charge") du
support de suspension (2) (→ figure D).
•
En fonction de la position, le support de suspension (2) doit être déplacé dans une autre position en
repositionnant les deux goupilles à douille (dans le bras de support (3)). De
sorte que le matériel de préhension est suspendu presque verticalement
lorsqu'il est soulevé et transporté.
•
Le matériau soulevé (pierre en L) ne doit jamais pendre à plus de 10° en diagonale, sinon la charge pourrait
tomber (danger de mort !) et l'appareil est également chargé de manière inégale (danger de→ rupture !)
•
Après le dépôt du matériel de préhension, le changement automatique se verrouille automatiquement.
L'appareil (WEZ) peut maintenant être à nouveau enlevé. Après avoir placé l'unité sur l'objet suivant à
saisir à nouveau, l'unité se déverrouille automatiquement lorsque le bras de support (3) est déplacé vers
le bas.
Figure E (Position de la course de charge)
53100375
Photo C
18 / 25
Figure D
Figure E2
