- Seite 1 WEZ-2 / WEZ-6 Betriebsanleitung 53100347 / 53100439 Original Betriebsanleitung...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach. Für Länder außerhalb der EU / EFTA erstellen wir Ihnen gerne ein Angebot für eine Betriebsanleitung in Landessprache, falls die Übersetzung nicht durch den Händler/Importeur organisiert werden kann.
-
Seite 3: Inhaltsverzeichnis
Einstecktaschen (optional) ......................13 4.1.4 Drehköpfe (optional) ........................13 Bedienung ............................. 14 Allgemein ............................14 Einstellung und Bedienung WEZ-2 ....................17 Einstellung und Bedienung WEZ-6 ....................21 Darstellung der Wechselautomatik ....................25 Wartung und Pflege..........................26 Wartung ............................26 6.1.1 Mechanik ............................ -
Seite 4: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen Dokumentationsbevollmächtigter: Name: Jean Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 25.05.2023................(Eric Wilhelm, Geschäftsführer) 53100347 / 53100439... -
Seite 5: Sicherheit
Sicherheit Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. Wenn es nicht eingehalten wird, sind Tod und schwerste Verletzungen, oder Sachschäden die Folge. -
Seite 6: Sicherheitskennzeichnung
Sicherheit Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 29040210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 29040209 Ø 50 mm 29040204 Ø 80 mm 29040213 Ø 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 29040212 Ø 50 mm 29040211 Ø... -
Seite 7: Persönliche Sicherheitsmaßnahmen
Sicherheit Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 8: Sicherheit Im Betrieb
Sicherheit Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. •... -
Seite 9: Allgemeines
Allgemeines Allgemeines Bestimmungsgemäßer Einsatz Das Gerät Winkelelementzange (WEZ) kann an jedes beliebiges Trägergerät wie Ladekran, Bagger, Stapler etc. (mittels Schlupf, Kette oder direkt mit einem kompakten Kranhaken bis Gr. 5) angehängt werden und ist ausschließlich geeignet zum Greifen und anschließenden Versetzen von gängigen/ marktüblichen asymmetrischen und symmetrischen Greifgütern wie L-Steinen, T-Elementen oder dergleichen mit parallelen, ebenen und nicht konischen Greifflächen. - Seite 10 Allgemeines ACHTUNG: Das Arbeiten mit diesem Gerät darf nur in bodennahem Bereich erfolgen! (➔ Kapitel „Sicherheit im Betrieb“ und „Begriffsdefinitionen“) NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Tragfähigkeiten (WLL) des Gerätes dürfen nicht überschritten und Nennweiten/Greifbereiche dürfen nicht überschritten bzw.
-
Seite 11: Übersicht Und Aufbau

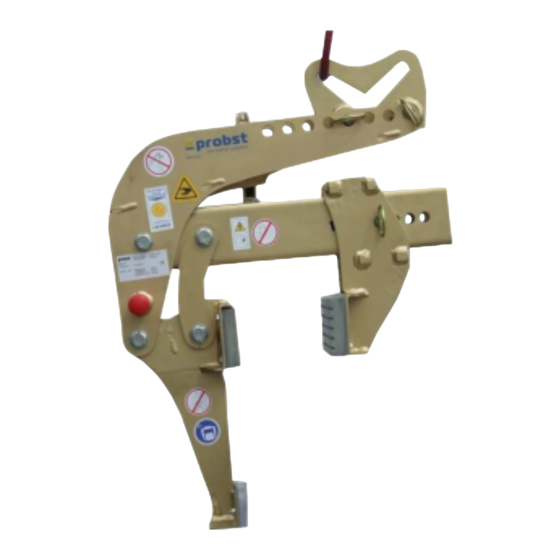

Allgemeines Übersicht und Aufbau 3.2.1 WEZ-2 Einhängeöse für Kranhaken Aufhängung für Einhängeöse (mit Schwerpunktausgleich und Einhängeposition für Leer- u. Lasthub) Tragarm mit Verstelllöchern für Schwerpunktausgleich Wechselautomatik Handgriff Abstützprofil Greifbacken Auflageplatte Greifbacken (verschiebbar) Querholm mit Verstelllöchern für Greifbereichseinstellung 53100347 / 53100439... -
Seite 12: Wez-6
Allgemeines 3.2.2 WEZ-6 Einhängeöse für Kranhaken Aufhängung für Einhängeöse (mit Schwerpunktausgleich und Einhängeposition für Leer- u. Lasthub) Tragarm mit Verstelllöchern für Schwerpunktausgleich Wechselautomatik Handgriff Abstützprofil Greifbacken Auflageplatte Greifbacken (verschiebbar) Querholm mit Verstelllöchern für Greifbereichseinstellung 53100347 / 53100439 11 / 29... -
Seite 13: Installation
Installation Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der optionalen Anbaugeräte (Drehmotor, Einstecktasche, Kranausleger etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei... -
Seite 14: Einstecktaschen (Optional)
Installation 4.1.3 Einstecktaschen (optional) Um eine sichere Verbindung zwischen dem Gabelstapler und der Einstecktasche (3) herzustellen, fährt man mit den Gabelstapler-Zinken (1) in die Einstecktasche (3) hinein. Danach arretiert man diese entweder mittels Arretierungsschrauben (2), welche durch eine vorzusehende Bohrung in die Stapler-Zinken (1) gesteckt wird, oder mittels einer Kette oder eines Seils (4), das durch die Ösen an den Einstecktasche (3) und um den Gabelträger () gelegt werden muss. -
Seite 15: Bedienung
Bedienung Bedienung Allgemein Vorsicht bei Einstellungsarbeiten! Verletzungsgefahr der Hände! Schutzhandschuhe verwenden. Die meisten Greifgüter/ Elemente (L-Steine) mit außermittigem Schwerpunkt können mit dem Gerät (WEZ) senkrecht versetzt werden (Bild 1). Es gibt jedoch Elemente mit extrem außermittigen Schwerpunkten, die nicht über den Schwerpunktausgleich (am Tragarm mit Verstelllöchern) eingestellt werden können. - Seite 16 Bedienung Bild 3 Bild 4 Bild 5 Bild 6 53100347 / 53100439 15 / 29...
- Seite 17 Bedienung Bild 8 Bild 7 Das Drehen, Aufstellen von liegenden Greifgütern/ Elementen oder das Umlegen (Kippen) ist verboten! (→ Bild 7 und Bild 8). Das Anheben von Greifgütern/ Elementen in der Leerhubposition (→ Bild 9) ist verboten! Bild 9 53100347 / 53100439 16 / 29...
-
Seite 18: Einstellung Und Bedienung Wez-2
Bedienung Einstellung und Bedienung WEZ-2 • Zuerst die Dicke des vertikalen langen Schenkels des Greifgutes (L-Stein) messen. • Danach das geöffnete (arretierte) Gerät (WEZ) mit dem verschiebbaren Greifbacken (9) am Querholm mit Verstelllöcher (10) die kleinstmögliche Greifweite einstellen. • Hierzu Klappstecker (A) öffnen und dann Steckbolzen (B) entnehmen und nach erfolgter Greifbereichseinstellung wieder einstecken u. - Seite 19 Bedienung • Das Gerät (WEZ) hängt etwas schräg. Man fährt mit dem Abstützprofil gegen die Außenfläche des langen Schenkels des L-Steines und setzt das Gerät (WEZ 2) mittig ab. → Bild C • Beim Anheben des L-Steines darf dieser max. 10° schräg hängen und die Auflageplatte (8) muss am Greifgut (L-Stein) komplett aufliegen.
- Seite 20 Bedienung Beim Anhebevorgang des Gerätes mit Greifgut ist unbedingt zu beachten, dass sich der Tragarm (3) nicht über die Maximalstellung hinaus bewegt (siehe Bild H), da sonst die Spannkraft zu gering wird und das Greifgut herausfallen könnte. Unfallgefahr! Abhilfe kann geschafft werden, indem der Greifbereich durch Verschieben des verschiebbaren Greifbackens (9) nach innen vorgenommen wird (siehe Bild A bzw.
- Seite 21 Bedienung Zum Transportieren des Gerätes ohne Greifgut erfolgt in der „Leerhub Position“ (siehe Bild I). Hierzu muss die Wechselautomatik (2) verriegelt sein (siehe Bild J 1). Dies wird erreicht, wenn das Greifgut abgesetzt ist und das leere Gerät (WEZ ohne Greifgut ) angehoben wird.
-
Seite 22: Einstellung Und Bedienung Wez-6
Bedienung Einstellung und Bedienung WEZ-6 • Zuerst die Dicke des vertikalen langen Schenkels des Greifgutes (L-Stein) messen. • Danach das geöffnete (arretierte) Gerät (WEZ) mit dem verschiebbaren Greifbacken (9) am Querholm mit Verstelllöcher (10) die kleinstmögliche Greifweite einstellen. • Hierzu Klappstecker (A) öffnen und dann Steckbolzen (B) entnehmen und nach erfolgter Greifbereichseinstellung wieder einstecken u. - Seite 23 Bedienung • Das Gerät (WEZ) hängt etwas schräg. Man fährt mit dem Abstützprofil gegen die Außenfläche des langen Schenkels des L-Steines und setzt das Gerät (WEZ) mittig ab. → Bild C • Beim Anheben des L-Steines darf dieser max. 10° schräg hängen und die Auflageplatte (8) muss am Greifgut (L-Stein) komplett aufliegen.
- Seite 24 Bedienung Beim Anhebevorgang des Gerätes mit Greifgut ist unbedingt zu beachten, dass sich der Tragarm (3) nicht über die Maximalstellung hinaus bewegt (siehe Bild H), da sonst die Spannkraft zu gering wird und das Greifgut herausfallen könnte. Unfallgefahr! Abhilfe kann geschafft werden, indem der Greifbereich durch Verschieben des verschiebbaren Greifbackens (9) nach innen vorgenommen wird (siehe Bild A bzw.
- Seite 25 Bedienung Zum Transportieren des Gerätes ohne Greifgut erfolgt in der „Leerhub Position“ (siehe Bild I). Hierzu muss die Wechselautomatik (2) verriegelt sein (siehe Bild J 1). Dies wird erreicht, wenn das Greifgut abgesetzt ist und das leere Gerät (WEZ ohne Greifgut ) angehoben wird.
-
Seite 26: Darstellung Der Wechselautomatik
Bedienung Darstellung der Wechselautomatik Das Gerät ist mit einer Wechselautomatik ausgerüstet, das heißt das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch das Absetzen und Anheben des Gerätes. Bildliche Darstellungen der Schaltpositionen der Wechselautomatik: • Gerät ist durch das Trägergerät • Gerät wird auf das Greifgut •... -
Seite 27: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 28: Störungsbeseitigung
Wartung und Pflege Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren Greifbereichs-Einstellung Es ist der falsche Greifbereich Greifbereich entsprechend auf die zu (optional) eingestellt transportierenden Güter einstellen... -
Seite 29: Prüfungspflicht
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.de • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung/ Expert inspection“... -
Seite 30: Hinweis Zum Typenschild
(z.B. Kran, Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original- Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original-Betriebsanleitung mit zuliefern)! Entsorgung / Recycling von Geräten und Maschinen... - Seite 31 (durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden. per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
- Seite 32 43100912 30320050 20540036 21600002 30320050 20540036 33503390 20100019 20400006 20530019 21600002 20530038 20550015 40110040 siehe separate Liste see separate list 33503274 20540036 43100911 36410154 33503274 20040005 32330060 29040632 20400006 29040631 20000096 30320050 36350002 43100911 20540024 36350002 43100914 20000008 20000008 Für Maße, ohne Toleranzangaben gelten folgende Normen Spanen + Biegen Schweißkonstruktionen Thermisches Schneiden...
- Seite 33 40110154 20530050 40110054 © all rights reserved conform to ISO 16016 Datum Name Benennung Einsatz für WA-L,komplett Erst. 24.8.2011 Perumal.Hurth Gepr. 24.9.2013 Joerg.Werner Artikelnummer/Zeichnungsnummer Blatt E40110040 Zust. Urspr. N236-1 Ers. f. Ers. d.
- Seite 34 40110042 20530022 20530040 30320129 20540002 30320129 20540002 30320070 20540003 36350002 20100017 20000008 36410154 20040004 21600002 36410171 © all rights reserved conform to ISO 16016 20040059 Datum Name Benennung Winkelelementzange WEZ-6 Erst. 16.11.2022 R.Seidel Gepr. Greifbereich 50 - 300 mm 16.11.2022 J.Werner WLL 6000 kg Et 630 Artikelnummer/Zeichnungsnummer...
- Seite 35 A53100347 WEZ-2 29041064 29041063 29040631 29040632 29040056 29040629 Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 04.11.2016 / Krasnikov, Igor 25.05.2023 / Simon, Swen Version: Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
- Seite 36 A53100439 WEZ-6 29041063 29041064 29040631 29040632 29040056 29040638 Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 18.11.2022 / Simon, Swen 25.05.2023 / Simon, Swen Version: Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
