Maniement
5.2

Mise en place et fonctionnement

•
Mesurez d'abord l'épaisseur de la longue branche verticale du matériau de préhension (pierre en L).
•

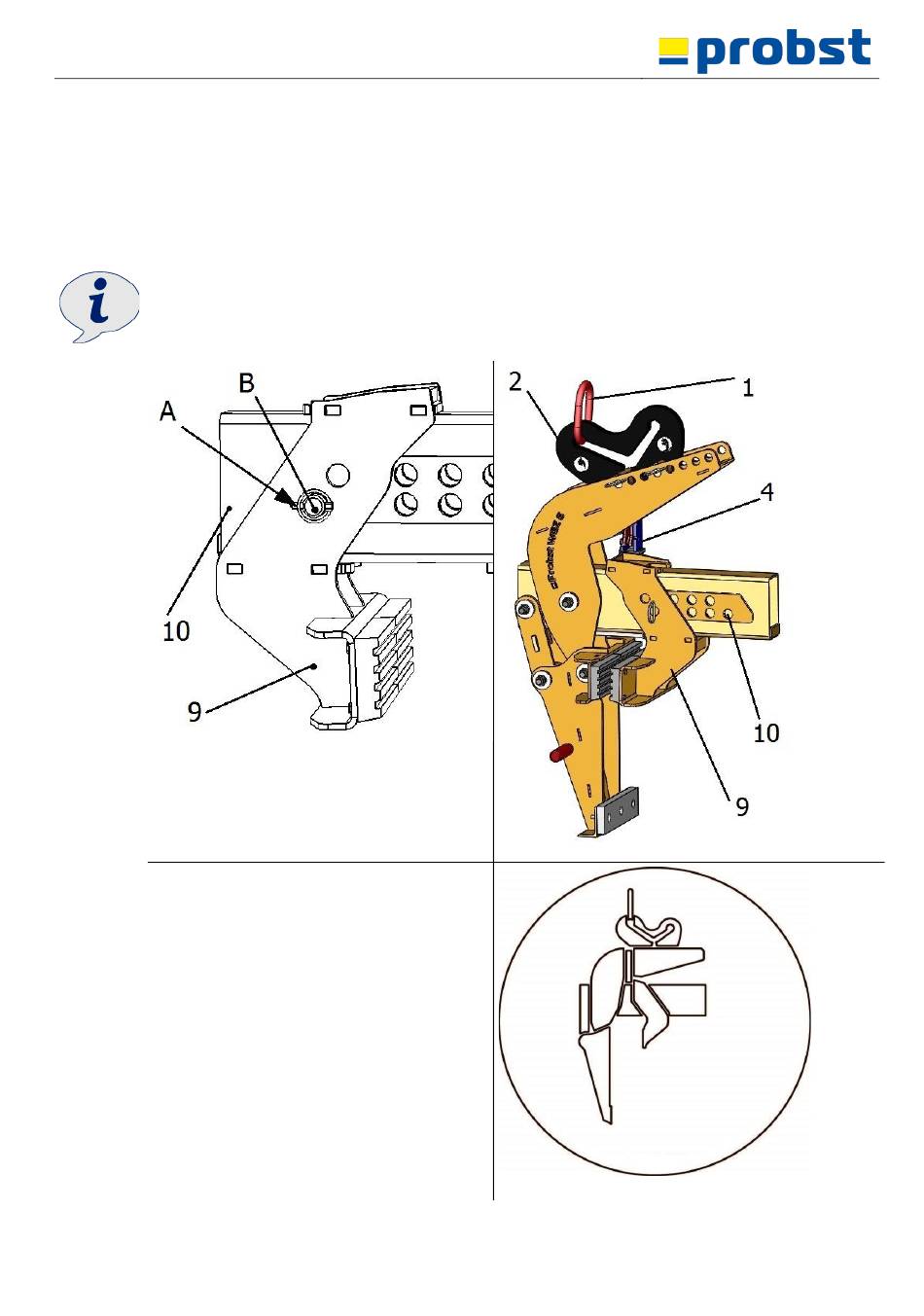

Ensuite, réglez l'outil ouvert (verrouillé) (WEZ) avec la mâchoire coulissante (9) sur la barre transversale
avec les trous de réglage (10) à la plus petite largeur de prise possible.
•
Pour ce faire, ouvrez la goupille (A) puis retirez la goupille (B) et, après avoir réglé la portée de la benne,
réinsérez et sécurisez avec la goupille (A). →voir image A
•
Avant de soulever l'appareil nu (WEZ sans matériel de préhension), assurez-vous que le dispositif de
changement automatique (4) est enclenché et que l'appareil reste ainsi ouvert.
IMPORTANT : l'œillet de suspension (1) doit être en position arrière (voir photo B1 "course au ralenti") du
support de suspension (2). → Image B/Photo B1
Image A
53100375
Figure B1 (position de la course au ralenti)
17 / 25
Image B
