EINBAU UND MONTAGE

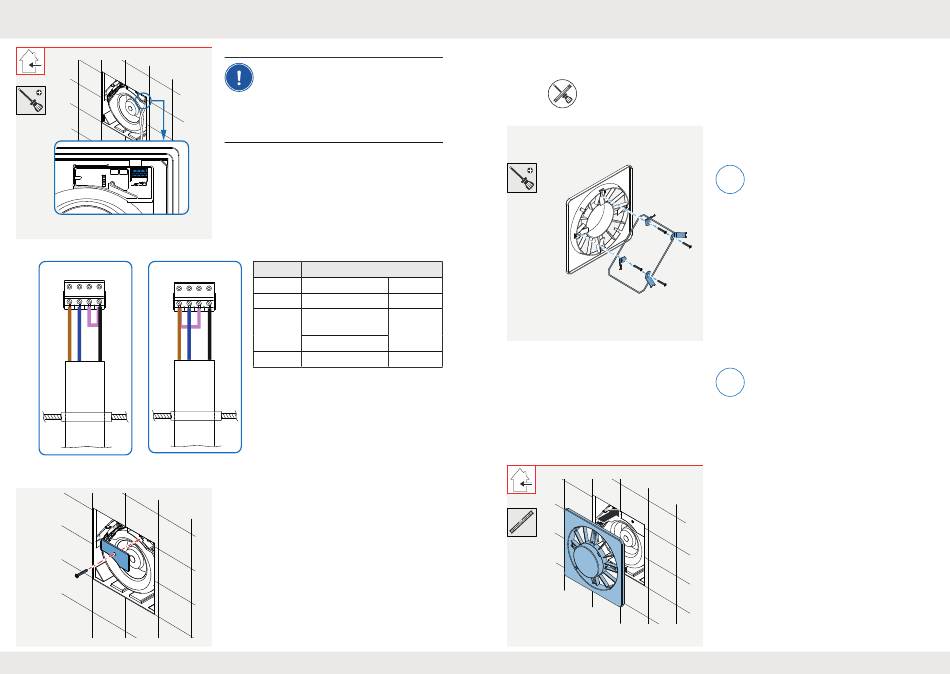

L N L1 L2
L N L1 L2
einstufiges Gerät zweistufiges Gerät
30
30
HINWEIS: Falscher Anschluss der
Klemmen führt durch eine hohe elektrische
Spannung am Motor zur Beschädigung des
Motors!
• Optional vorhandenen Schutzkontakt
nicht an der Anschlussklemme
anschließen!
► Isolieren Sie den Schutzkontakt (Ader Gelb-Grün).
► Verbinden Sie das gekürzte Anschlusskabel ge-
mäß Anschlussplan mit der Anschlussklemme:
Klemme Bedeutung
N Neutral-Leiter Blau
L Phase Braun
L1 einstufig: Lila
Phase, geschaltet
zweistufig: Phase
L2 Phase, geschaltet Schwarz
► Stecken Sie die Kabeltülle wieder in die Ausspa-
rung am Klemmenanschlussfach.
► Befestigen Sie die Abdeckung des Klemmen-
anschlussfachs wieder mit der beiliegenden
Schraube.
Der Ventilatoreinsatz ist montiert und angeschlossen.

Abluftgerät Aventus | Montage- und Bedienungsanleitung
5.4

Innenblende montieren

Schraubendreher
Abluftgerät Aventus | Montage- und Bedienungsanleitung
EINBAU UND MONTAGE
Voraussetzungen:
Der Ventilatoreinsatz ist montiert.
i
Bei Aufputzmontage:
Entfernen Sie die vier Krallen und den Hal-
tegummi an der Grundplatte der Innenblen-
de, da sonst ein Anbringen der Abdeckung
nicht möglich ist.
► Aufputzmontage: Entfernen Sie die Krallen und
den Haltegummi an der Grundplatte der Innen-
blende.
► Unterputzmontage: Belassen Sie die Krallen
und den Haltegummi an der Grundplatte der
Innenblende.
i
Es besteht keine Verbindung zwischen der
Grundplatte der Innenblende und dem Ge-
häuse mit dem Ventilatoreinsatz. Durch die
Krallen wird der Halt sowohl im Gehäuse als
auch im Mauerwerk oder Innenputz/-aufbau
gewährleistet.
Das nachträgliche Erhöhen des Innenaufbaus
ist jederzeit möglich.
► Setzen Sie die Grundplatte der Innenblende zent-
risch auf das Gehäuse des Aventus.
► Richten Sie die Grundplatte der Innenblende mit
einer Wasserwaage aus.
