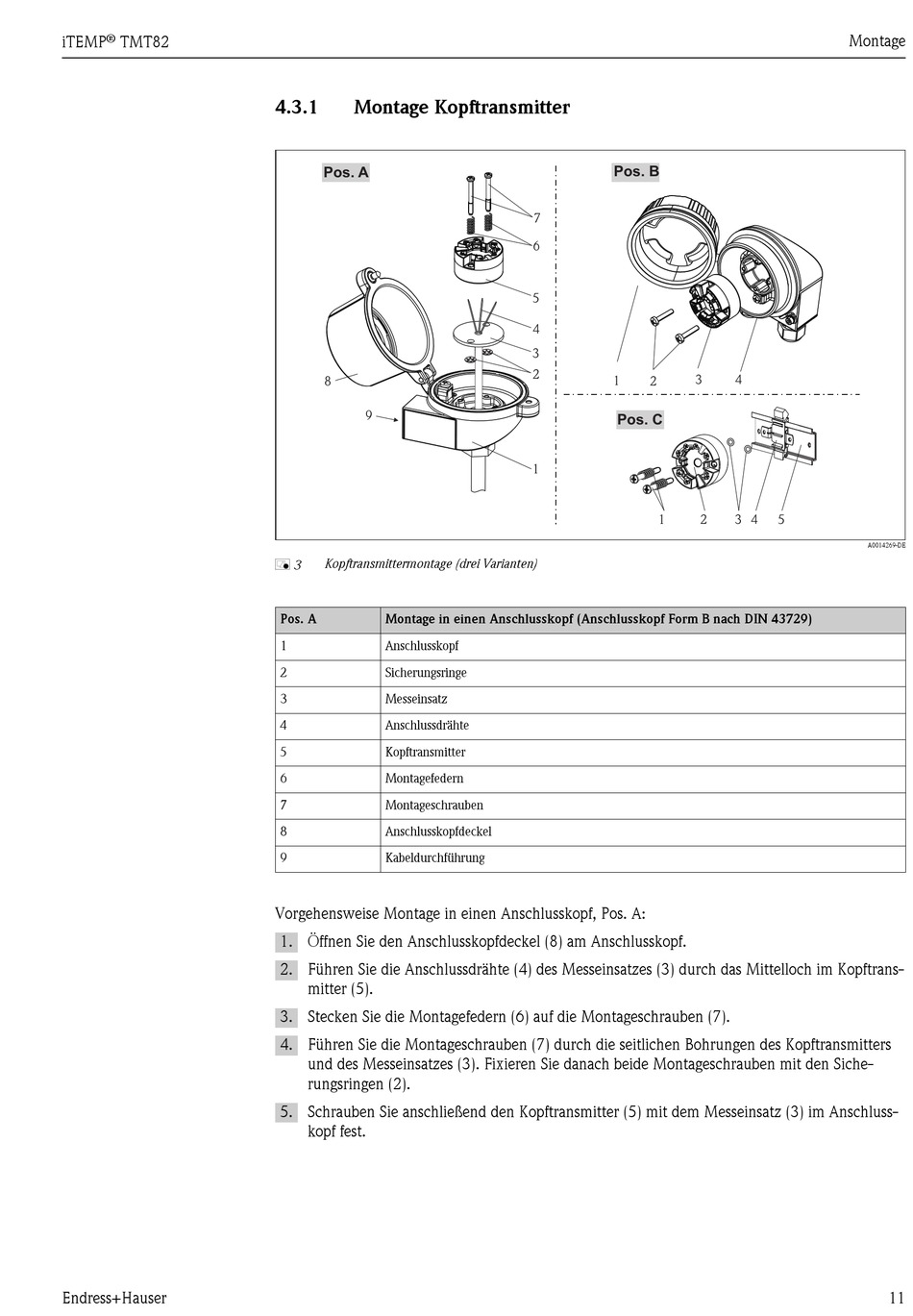

4.3.1 Montage Kopftransmitter
Pos. A
8
9
Kopftransmittermontage (drei Varianten)
å 3
Pos. A Montage in einen Anschlusskopf (Anschlusskopf Form B nach DIN 43729)
1 Anschlusskopf
2 Sicherungsringe
3 Messeinsatz
4 Anschlussdrähte
5 Kopftransmitter
6 Montagefedern
7 Montageschrauben
8 Anschlusskopfdeckel
9 Kabeldurchführung
Vorgehensweise Montage in einen Anschlusskopf, Pos. A:
1. Öffnen Sie den Anschlusskopfdeckel (8) am Anschlusskopf.
2. Führen Sie die Anschlussdrähte (4) des Messeinsatzes (3) durch das Mittelloch im Kopftrans-
mitter (5).
3. Stecken Sie die Montagefedern (6) auf die Montageschrauben (7).
4. Führen Sie die Montageschrauben (7) durch die seitlichen Bohrungen des Kopftransmitters
und des Messeinsatzes (3). Fixieren Sie danach beide Montageschrauben mit den Siche-
rungsringen (2).
5. Schrauben Sie anschließend den Kopftransmitter (5) mit dem Messeinsatz (3) im Anschluss-
kopf fest.
Pos. B
7
6
5
4
3
2
3
1
2
Pos. C
1
1 2
Montage
4
3 4 5
