10.3

Schaltplan

10.3.1 Schaltplan XCU-HY

VW1 M M
Q6
Q5
Q4

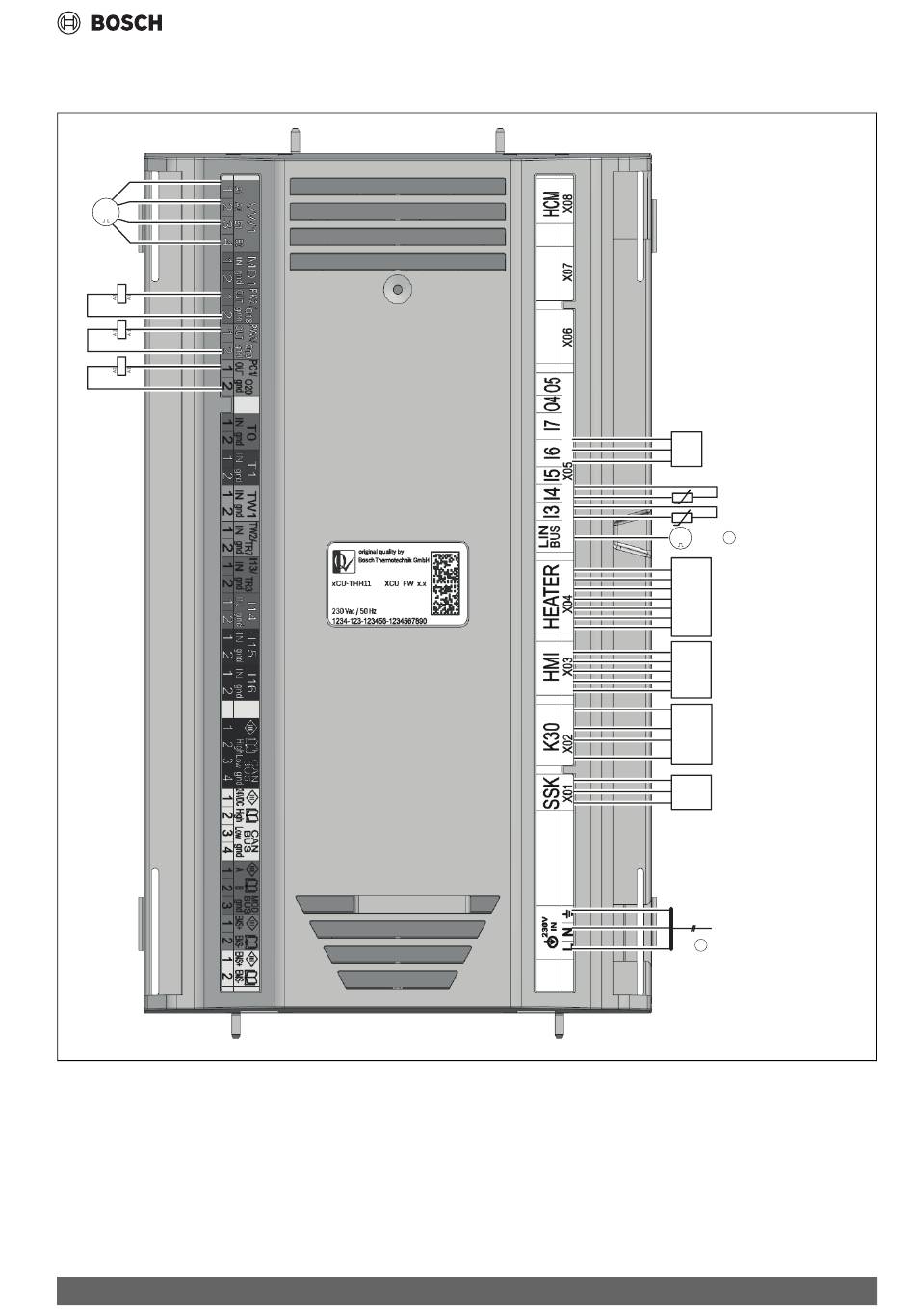

Bild 40 Schaltplan XCU-HY
[SK] Service-Key
[K30] Connect-Key K30RF
[HMI] Bedieneinheit UI800
[TC0] Temperaturfühler, Wärmeträgerrücklauf
[TC1] Temperaturfühler, Wärmeträgervorlauf
[JC0] Druckfühler
[Q4] Schütz für Umwälzpumpe, Heizkreis (PC1)
[Q5] Schütz für Warmwasser-Zirkulationspumpe (PW2)
[Q6] Schütz für Umwälzpumpe, Kühlkreis (PK2)
Compress 6800i AW – 6721850660 (2022/09)
Technische Informationen und Protokolle
[VW1] 3-Wege-Ventil
[1] Spannungsversorgung 230 V~1 N zu XCU-HY
[2] LIN-Bus zu Umwälzpumpe (PC0)
P
JC0
TC1
ϑ ϑ
TC0
ϑ ϑ
2
PC0
M M
Heater
HMI
K30
SK
Supply
1
0010039109-004
