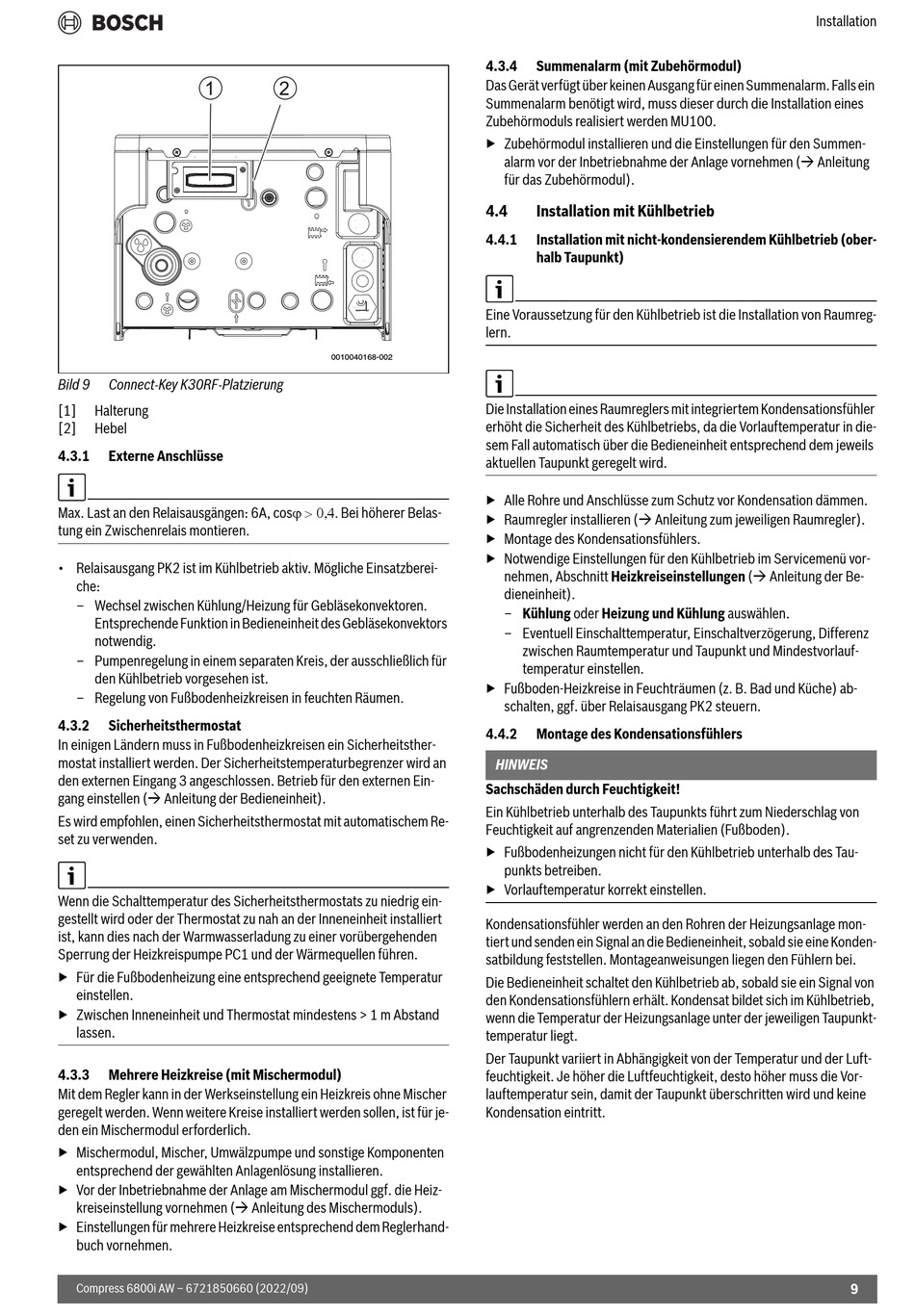

Bild 9 Connect-Key K30RF-Platzierung
[1] Halterung
[2] Hebel
4.3.1 Externe Anschlüsse
Max. Last an den Relaisausgängen: 6A, cos Bei höherer Belas-
tung ein Zwischenrelais montieren.
• Relaisausgang PK2 ist im Kühlbetrieb aktiv. Mögliche Einsatzberei-
che:
– Wechsel zwischen Kühlung/Heizung für Gebläsekonvektoren.
Entsprechende Funktion in Bedieneinheit des Gebläsekonvektors
notwendig.
– Pumpenregelung in einem separaten Kreis, der ausschließlich für
den Kühlbetrieb vorgesehen ist.
– Regelung von Fußbodenheizkreisen in feuchten Räumen.
4.3.2

Sicherheitsthermostat

In einigen Ländern muss in Fußbodenheizkreisen ein Sicherheitsther-
mostat installiert werden. Der Sicherheitstemperaturbegrenzer wird an
den externen Eingang 3 angeschlossen. Betrieb für den externen Ein-
gang einstellen ( Anleitung der Bedieneinheit).
Es wird empfohlen, einen Sicherheitsthermostat mit automatischem Re-
set zu verwenden.
Wenn die Schalttemperatur des Sicherheitsthermostats zu niedrig ein-
gestellt wird oder der Thermostat zu nah an der Inneneinheit installiert
ist, kann dies nach der Warmwasserladung zu einer vorübergehenden
Sperrung der Heizkreispumpe PC1 und der Wärmequellen führen.
▶ Für die Fußbodenheizung eine entsprechend geeignete Temperatur
einstellen.
▶ Zwischen Inneneinheit und Thermostat mindestens > 1 m Abstand
lassen.
4.3.3

Mehrere Heizkreise (mit Mischermodul)

Mit dem Regler kann in der Werkseinstellung ein Heizkreis ohne Mischer
geregelt werden. Wenn weitere Kreise installiert werden sollen, ist für je-
den ein Mischermodul erforderlich.
▶ Mischermodul, Mischer, Umwälzpumpe und sonstige Komponenten
entsprechend der gewählten Anlagenlösung installieren.
▶ Vor der Inbetriebnahme der Anlage am Mischermodul ggf. die Heiz-
kreiseinstellung vornehmen ( Anleitung des Mischermoduls).
▶ Einstellungen für mehrere Heizkreise entsprechend dem Reglerhand-
buch vornehmen.
Compress 6800i AW – 6721850660 (2022/09)
2
0010040168-002
4.3.4 Summenalarm (mit Zubehörmodul)
Das Gerät verfügt über keinen Ausgang für einen Summenalarm. Falls ein
Summenalarm benötigt wird, muss dieser durch die Installation eines
Zubehörmoduls realisiert werden MU100.
▶ Zubehörmodul installieren und die Einstellungen für den Summen-
alarm vor der Inbetriebnahme der Anlage vornehmen ( Anleitung
für das Zubehörmodul).
4.4 Installation mit Kühlbetrieb
4.4.1 Installation mit nicht-kondensierendem Kühlbetrieb (ober-
halb Taupunkt)
Eine Voraussetzung für den Kühlbetrieb ist die Installation von Raumreg-
lern.
Die Installation eines Raumreglers mit integriertem Kondensationsfühler
erhöht die Sicherheit des Kühlbetriebs, da die Vorlauftemperatur in die-
sem Fall automatisch über die Bedieneinheit entsprechend dem jeweils
aktuellen Taupunkt geregelt wird.
▶ Alle Rohre und Anschlüsse zum Schutz vor Kondensation dämmen.
▶ Raumregler installieren ( Anleitung zum jeweiligen Raumregler).
▶ Montage des Kondensationsfühlers.
▶ Notwendige Einstellungen für den Kühlbetrieb im Servicemenü vor-
nehmen, Abschnitt Heizkreiseinstellungen ( Anleitung der Be-
dieneinheit).
– Kühlung oder Heizung und Kühlung auswählen.
– Eventuell Einschalttemperatur, Einschaltverzögerung, Differenz
zwischen Raumtemperatur und Taupunkt und Mindestvorlauf-
temperatur einstellen.
▶ Fußboden-Heizkreise in Feuchträumen (z. B. Bad und Küche) ab-
schalten, ggf. über Relaisausgang PK2 steuern.
4.4.2 Montage des Kondensationsfühlers
HINWEIS
Sachschäden durch Feuchtigkeit!
Ein Kühlbetrieb unterhalb des Taupunkts führt zum Niederschlag von
Feuchtigkeit auf angrenzenden Materialien (Fußboden).
▶ Fußbodenheizungen nicht für den Kühlbetrieb unterhalb des Tau-
punkts betreiben.
▶ Vorlauftemperatur korrekt einstellen.
Kondensationsfühler werden an den Rohren der Heizungsanlage mon-
tiert und senden ein Signal an die Bedieneinheit, sobald sie eine Konden-
satbildung feststellen. Montageanweisungen liegen den Fühlern bei.
Die Bedieneinheit schaltet den Kühlbetrieb ab, sobald sie ein Signal von
den Kondensationsfühlern erhält. Kondensat bildet sich im Kühlbetrieb,
wenn die Temperatur der Heizungsanlage unter der jeweiligen Taupunkt-
temperatur liegt.
Der Taupunkt variiert in Abhängigkeit von der Temperatur und der Luft-
feuchtigkeit. Je höher die Luftfeuchtigkeit, desto höher muss die Vor-
lauftemperatur sein, damit der Taupunkt überschritten wird und keine
Kondensation eintritt.
