10.3.2 Spannungsversorgung Inneneinheit mit EVU-Sperre/SG

12
11
kWh
400V ~3N
F1
10
5
1
6
Q3
Q1 Q1
3

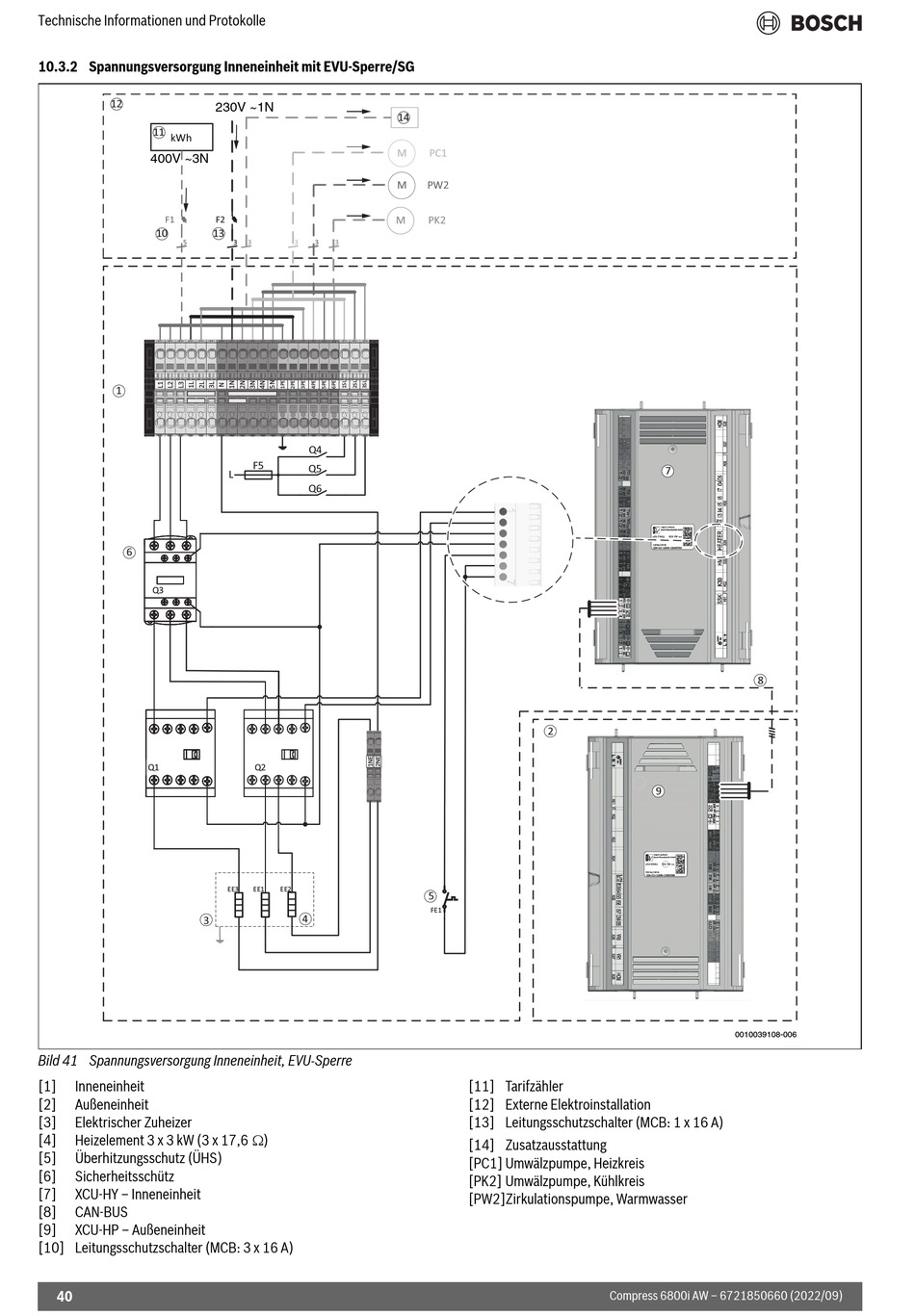

Bild 41 Spannungsversorgung Inneneinheit, EVU-Sperre
[1] Inneneinheit
[2] Außeneinheit
[3] Elektrischer Zuheizer
Heizelement 3 x 3 kW (3 x 17,6 )
[4]
[5] Überhitzungsschutz (ÜHS)
[6] Sicherheitsschütz
[7] XCU-HY – Inneneinheit
[8] CAN-BUS
[9] XCU-HP – Außeneinheit
[10] Leitungsschutzschalter (MCB: 3 x 16 A)
40
230V ~1N
F2
13
3 3 3 3 3
Q4
F5
Q5
L
Q6
Q2
EE3 EE1 EE2
4
14
M PC1
M PW2
M PK2
2
5
FE1
[11] Tarifzähler
[12] Externe Elektroinstallation
[13] Leitungsschutzschalter (MCB: 1 x 16 A)
[14] Zusatzausstattung
[PC1] Umwälzpumpe, Heizkreis
[PK2] Umwälzpumpe, Kühlkreis
[PW2]Zirkulationspumpe, Warmwasser
7
8
9
