Installation
5.5

Anschluss

5.5.1 Inneneinheit an die Wärmepumpe anschließen
HINWEIS:
Anlagenschäden durch Rückstände in den Rohrleitungen!
Feststoffe, Metall-/Kunststoffspäne, Hanf- und Gewindebandreste und
ähnliche Materialien können sich in Pumpen, Ventilen und Wärmetau-
schern festsetzen.
▶ Eindringen von Fremdkörpern in das Rohrsystem vermeiden.
▶ Rohrkomponenten und -verbindungen nicht direkt auf dem Boden
ablegen.
▶ Beim Entgraten dafür sorgen, dass keine Späne im Rohr verbleiben.
▶ Vor dem Anschluss von Wärmepumpe und Inneneinheit das Rohrlei-
tungssystem durchspülen, um Fremdkörper daraus zu entfernen.
1

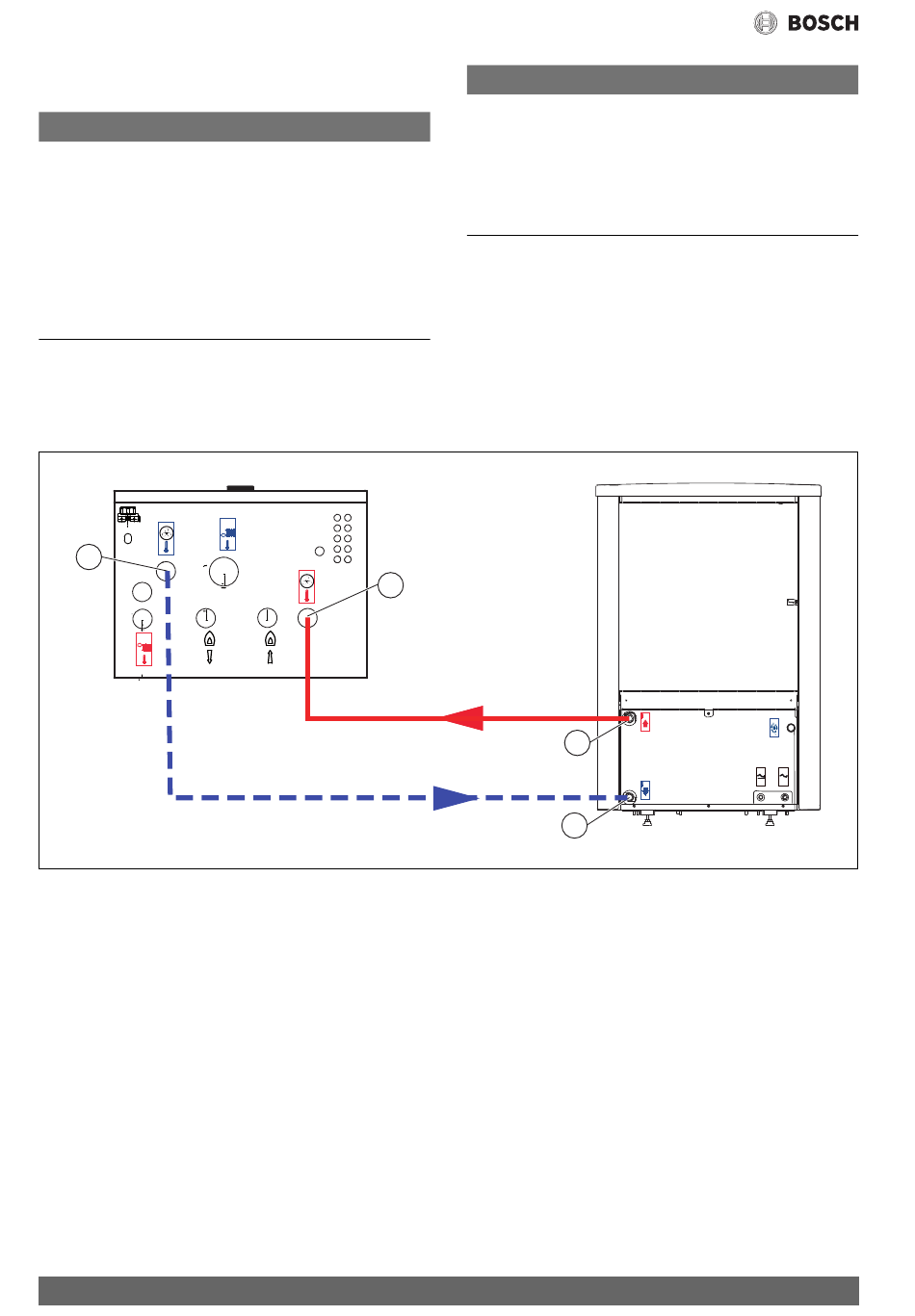

Bild 6 Anschluss der Inneneinheit an die Wärmepumpe
[1] Wärmeträgerausgang (zur Wärmepumpe)
[2] Wärmeträgereingang (von der Wärmepumpe)
[3] Vorlauf von Wärmepumpe
[4] Zurück zur Wärmepumpe
5.5.2

Anschluss an externen Zuheizer und Heizungsanlage

Folgende Anschlüsse an der Inneneinheit vornehmen:
1. Ablaufschlauch abwärts in einen frostfreien Ablauf verlegen.
2. Leitung zum externen Zuheizer anschließen.
3. Leitung vom externen Zuheizer anschließen.
4. Vorlauf an die Heizungsanlage anschließen.
5. Rücklauf von der Heizungsanlage anschließen.
8
HINWEIS:
Sachschäden durch Frosteinwirkung!
Bei Stromausfall kann das Wasser in den Rohrleitungen gefrieren.
▶ Im Freien eine mindestens 19 mm starke Isolierung für Rohrleitungen
verwenden.
▶ In Gebäuden eine mindestens 12 mm starke Isolierung für Rohrlei-
tungen verwenden. Dies ist auch für einen sicheren, effizienten
Warmwasserbetrieb wichtig.
Alle wärmeführenden Leitungen müssen mit einer geeigneten Wärme-
isolierung entsprechend geltender Vorschriften versehen werden.
Bei Kühlbetrieb müssen alle Anschlüsse und Leitungen nach den gelten-
den Normen isoliert werden, um einer Kondensation vorzubeugen.
▶ Rohrleitungen entsprechend der Wärmepumpenanleitung bemes-
sen.
▶ Vorlauf von der Wärmepumpe an den Wärmeträgereingang anschlie-
ßen.
▶ Rücklauf zur Wärmepumpe an den Wärmeträgerausgang anschlie-
ßen.
2
