4 | Beschreibung
4 Beschreibung

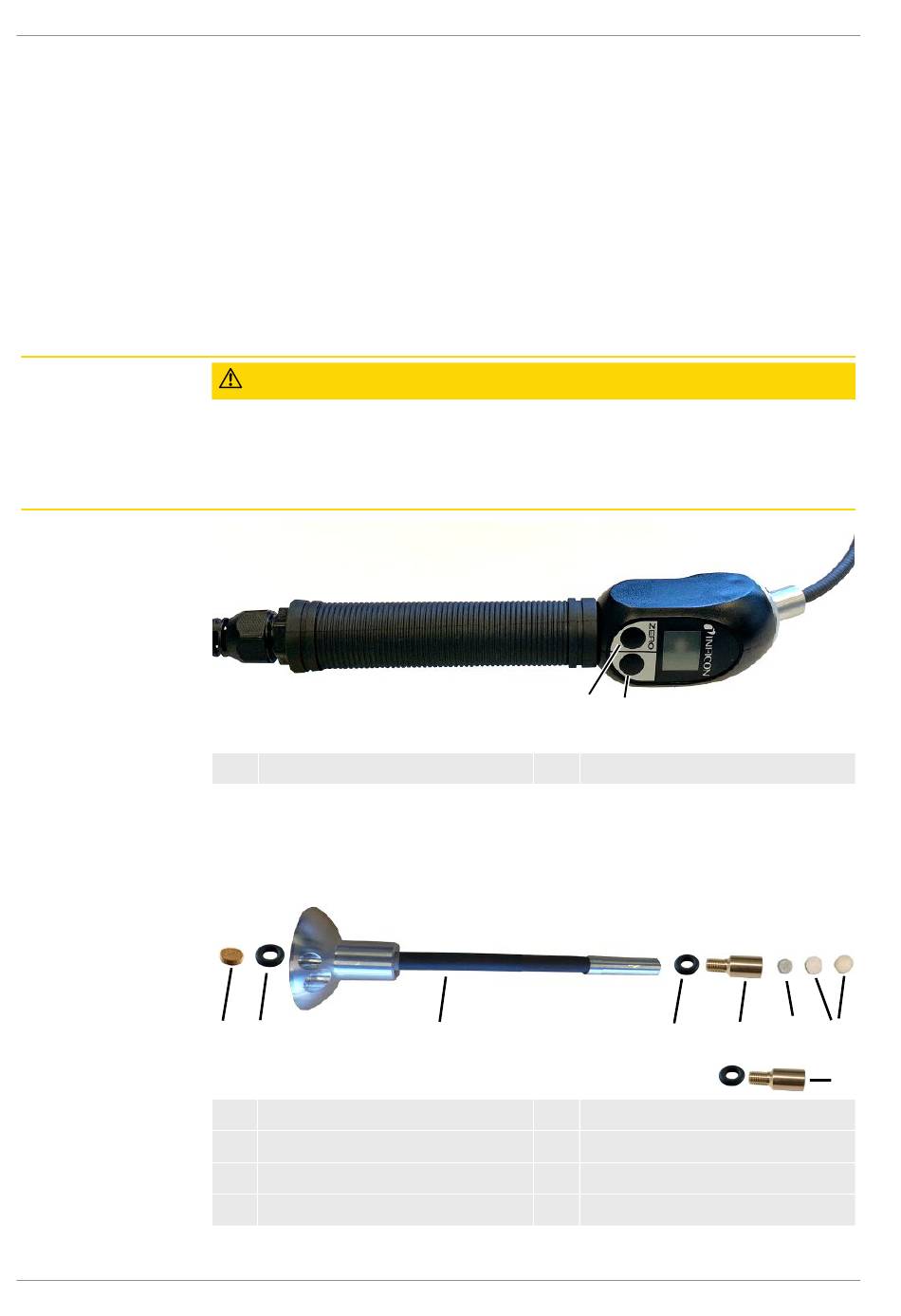

4.1 SL3000EX
Aufbau
SL3000EX mit
flexibler
Schnüffelspitze
8 / 24
Die Schnüffelleitung SL3000EX dient zur Lokalisierung von Gasleckagen an
Prüfobjekten in Verbindung mit den Dichtheitsprüfgerät Ecotec E3000.
Die Schnüffelleitung besteht aus einem Multifunktionskabel, einem Schnüffel-
Handgriff, einer Schnüffelspitze und einer Interface-Box.
VORSICHT
Verstopfungsgefahr durch Flüssigkeiten
Flüssigkeit kann zur Zerstörung des Geräts führen.
► Saugen Sie keine Flüssigkeiten (z. B. Wasser oder Klebemittel) ein.
1
"ZERO" Drucktaste
Am Schnüffel-Handgriff befinden sich zwei Drucktaster. Durch Drücken des linken
Tasters wird die Untergrundanzeige auf ZERO gesetzt. Für nähere Angaben zu den
Funktionen dieser Tasten, siehe die Betriebsanleitungen der eingesetzten
Dichtheitsprüfgeräte.
1 2
1
Sinterfilter (Bronze-Poralfilter)
2
O-Ring
3
Schnüffelspitze
4
Kleiner O-Ring
1 2
2
Drucktaste (individuelle Belegung)
3
5
Kapillarfilter aus Messing
6
Metallfilter
7
Baumwollfilter
8
Ersatz-Kapillarfilter aus Messing
SL3000EX-Betriebsanleitung-linj10de1-03-(2111)
INFICON
6
4
5
7
8
