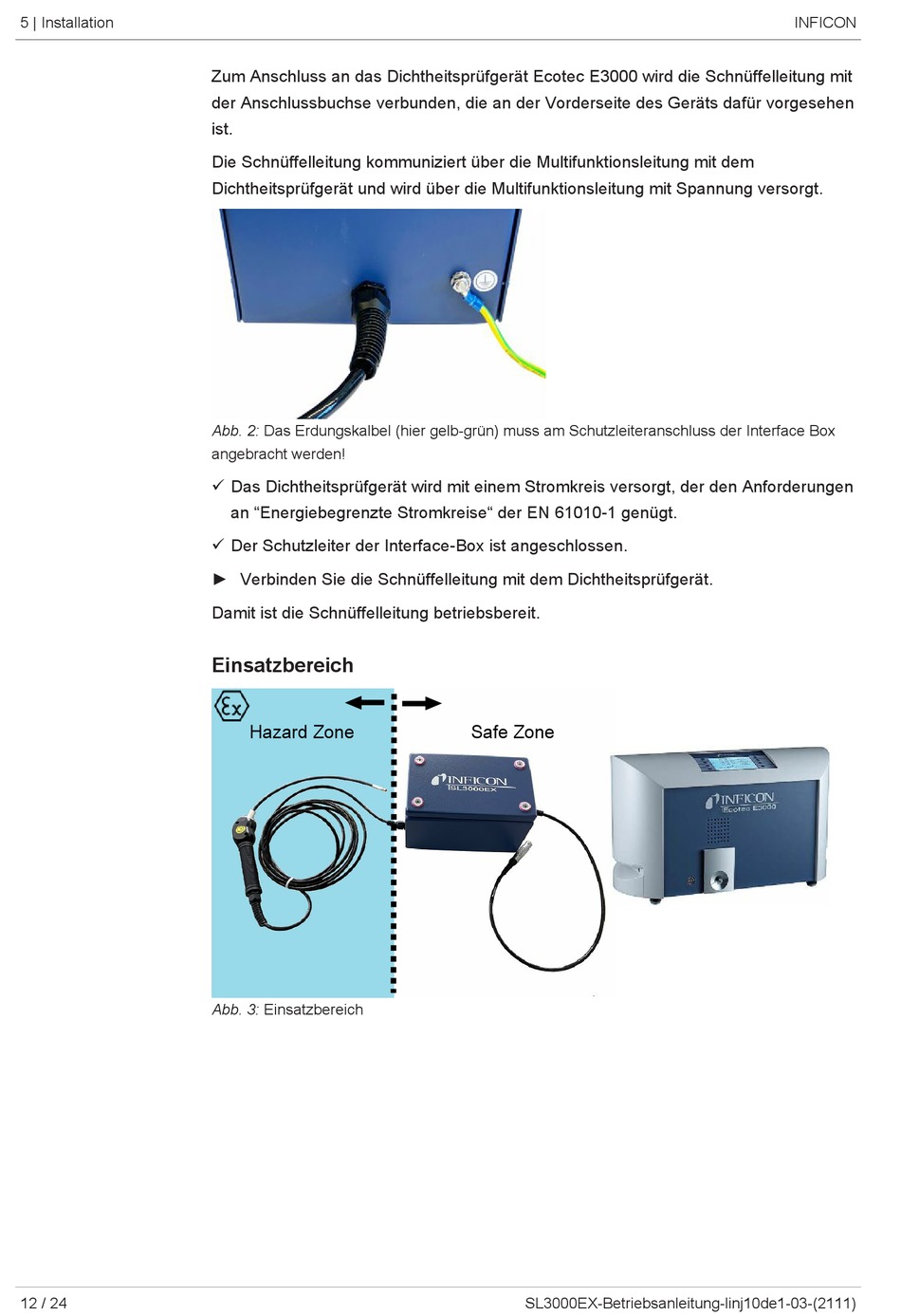

5 | Installation
12 / 24
Zum Anschluss an das Dichtheitsprüfgerät Ecotec E3000 wird die Schnüffelleitung mit
der Anschlussbuchse verbunden, die an der Vorderseite des Geräts dafür vorgesehen
ist.
Die Schnüffelleitung kommuniziert über die Multifunktionsleitung mit dem
Dichtheitsprüfgerät und wird über die Multifunktionsleitung mit Spannung versorgt.
Abb. 2: Das Erdungskalbel (hier gelb-grün) muss am Schutzleiteranschluss der Interface Box
angebracht werden!
ü Das Dichtheitsprüfgerät wird mit einem Stromkreis versorgt, der den Anforderungen
an "Energiebegrenzte Stromkreise" der EN 61010-1 genügt.
ü Der Schutzleiter der Interface-Box ist angeschlossen.
► Verbinden Sie die Schnüffelleitung mit dem Dichtheitsprüfgerät.
Damit ist die Schnüffelleitung betriebsbereit.
Einsatzbereich
Hazard Zone
Abb. 3: Einsatzbereich
Safe Zone
SL3000EX-Betriebsanleitung-linj10de1-03-(2111)
INFICON
