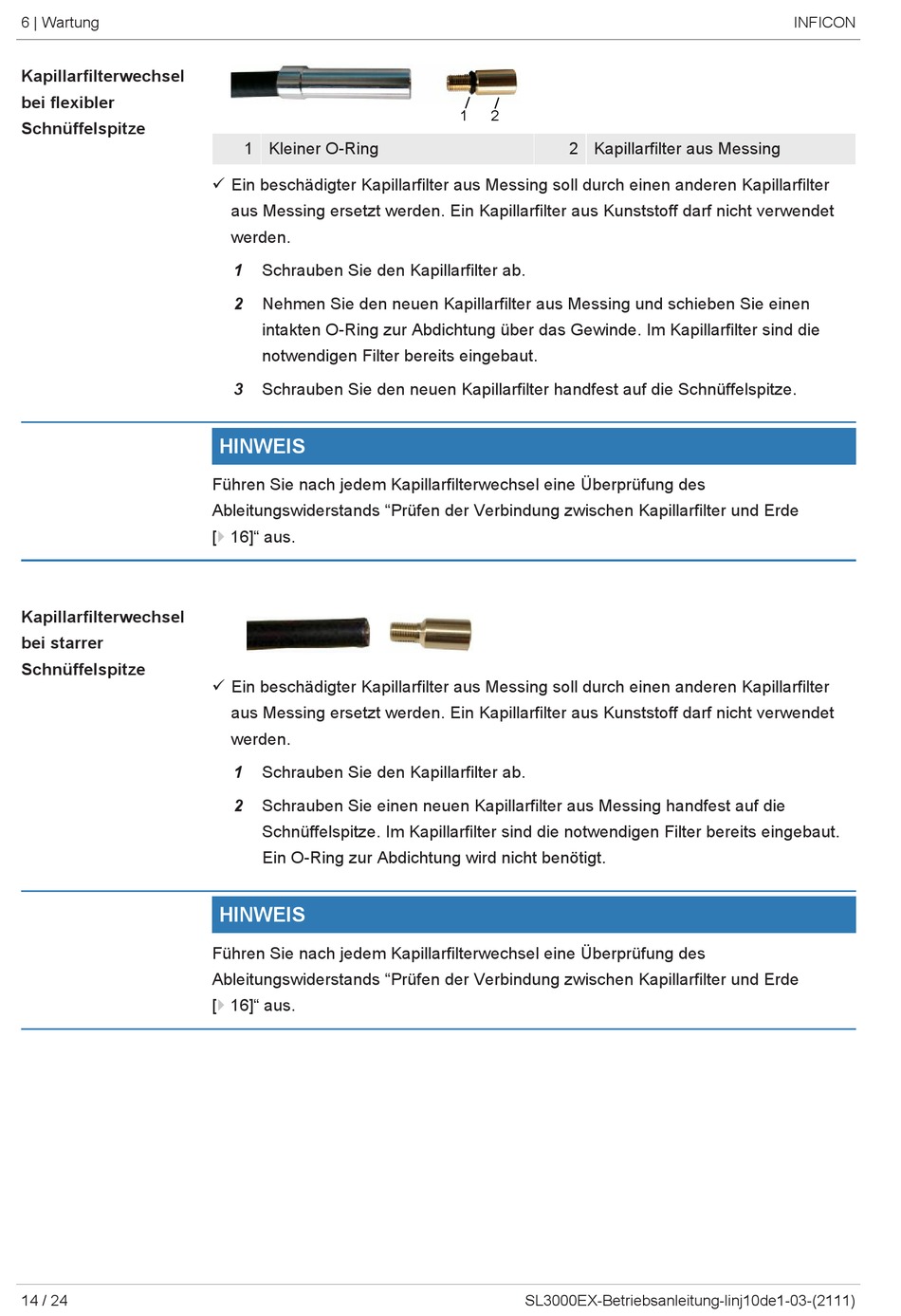

6 | Wartung
Kapillarfilterwechsel
bei flexibler
Schnüffelspitze
Kapillarfilterwechsel
bei starrer
Schnüffelspitze
14 / 24
1 Kleiner O-Ring
ü Ein beschädigter Kapillarfilter aus Messing soll durch einen anderen Kapillarfilter
aus Messing ersetzt werden. Ein Kapillarfilter aus Kunststoff darf nicht verwendet
werden.
1
Schrauben Sie den Kapillarfilter ab.
2
Nehmen Sie den neuen Kapillarfilter aus Messing und schieben Sie einen
intakten O-Ring zur Abdichtung über das Gewinde. Im Kapillarfilter sind die
notwendigen Filter bereits eingebaut.
3
Schrauben Sie den neuen Kapillarfilter handfest auf die Schnüffelspitze.
HINWEIS
Führen Sie nach jedem Kapillarfilterwechsel eine Überprüfung des
Ableitungswiderstands "Prüfen der Verbindung zwischen Kapillarfilter und Erde
[} 16]" aus.
ü Ein beschädigter Kapillarfilter aus Messing soll durch einen anderen Kapillarfilter
aus Messing ersetzt werden. Ein Kapillarfilter aus Kunststoff darf nicht verwendet
werden.
1
Schrauben Sie den Kapillarfilter ab.
2
Schrauben Sie einen neuen Kapillarfilter aus Messing handfest auf die
Schnüffelspitze. Im Kapillarfilter sind die notwendigen Filter bereits eingebaut.
Ein O-Ring zur Abdichtung wird nicht benötigt.
HINWEIS
Führen Sie nach jedem Kapillarfilterwechsel eine Überprüfung des
Ableitungswiderstands "Prüfen der Verbindung zwischen Kapillarfilter und Erde
[} 16]" aus.
1
2
2 Kapillarfilter aus Messing
SL3000EX-Betriebsanleitung-linj10de1-03-(2111)
INFICON
