INFICON

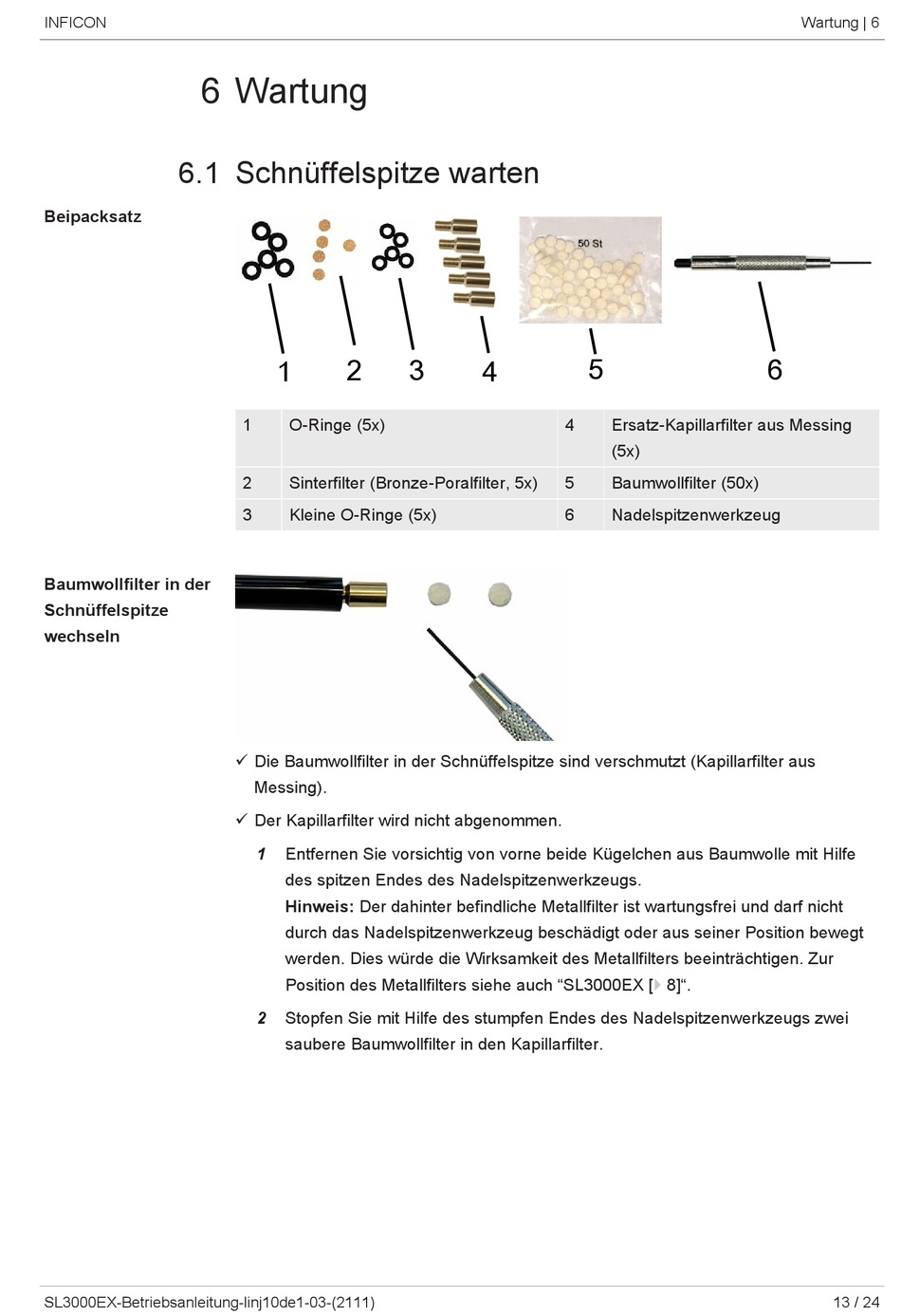

6 Wartung
6.1 Schnüffelspitze warten
Beipacksatz
Baumwollfilter in der
Schnüffelspitze
wechseln
SL3000EX-Betriebsanleitung-linj10de1-03-(2111)
2
1
1
O-Ringe (5x)
2
Sinterfilter (Bronze-Poralfilter, 5x)
3
Kleine O-Ringe (5x)
ü Die Baumwollfilter in der Schnüffelspitze sind verschmutzt (Kapillarfilter aus
Messing).
ü Der Kapillarfilter wird nicht abgenommen.
1
Entfernen Sie vorsichtig von vorne beide Kügelchen aus Baumwolle mit Hilfe
des spitzen Endes des Nadelspitzenwerkzeugs.
Hinweis: Der dahinter befindliche Metallfilter ist wartungsfrei und darf nicht
durch das Nadelspitzenwerkzeug beschädigt oder aus seiner Position bewegt
werden. Dies würde die Wirksamkeit des Metallfilters beeinträchtigen. Zur
Position des Metallfilters siehe auch "SL3000EX [} 8]".
2
Stopfen Sie mit Hilfe des stumpfen Endes des Nadelspitzenwerkzeugs zwei
saubere Baumwollfilter in den Kapillarfilter.
3
4
4
5
6
5
Ersatz-Kapillarfilter aus Messing
(5x)
Baumwollfilter (50x)
Nadelspitzenwerkzeug
Wartung | 6
6
13 / 24
