Installation du poêle
Il est recommandé de placer le poêle sur le mur le plus près de la porte. La circulation d'air créée
par la porte doit travailler conjointement avec l'air chaud généré par le poêle. Pour des raisons
de sécurité et un aspect pratique, respecter les distances minimales de sécurité indiquées dans
la fig. 1. Respecter le cubage indiqué en fig. 8. Ne pas installer le poêle sur le sol ou une niche
murale. Installer un seul poêle par sauna.
Veiller à la solidité de la fondation du support de montage (p. ex. croisillons sur les lambris
du sauna) ou à renforcer le mur avec un panneau épais pour empêcher le poêle de tomber.
Fixer le poêle au mur à l'aide du support de montage. Des vis (au nombre de 6) sont fournies
pour la fixation du support au mur. Pour apposer le poêle sur le support, soulever le poêle et
placer les écrous se trouvant au dos du poêle dans les fentes prévues des deux côtés sur le
haut du support. Verrouiller au moins une des vis latérales pour empêcher le poêle de bouger
accidentellement.
Un électricien certifié doit effectuer l'installation du poêle pour garantir sa sécurité.
Des raccordements électriques incorrects peuvent être à l'origine d'une électrocution
ou d'un incendie. Se référer au diagramme électrique de la fig. 6.
Un câble d'alimentation électrique doit être connecté au bornier situé à l'intérieur de l'unité de
commande par le canal de câble. Le câble doit être de type HO7RN-F ou équivalent. Il faut ouvrir
l'unité de commande pour raccorder le câble (fig. 3A). Tirer d'abord vers l'extérieur le bouton
de température afin de découvrir les vis qui maintiennent le capot en plastique. Ensuite, retirer
les vis situées sous le bouton de température et sur la partie inférieure (des deux côtés) de
l'unité de commande. Détacher le capot en plastique à l'avant et insérer le câble d'alimentation
électrique dans le canal de câble en le faisant simplement glisser par le trou en bas du canal,
en direction de l'ouverture située à l'autre extrémité (fig. 4). Installer les câbles contre le bornier.
Remettre le capot en plastique à l'avant, les vis et le bouton de température.
La température du poêle monte très haut. Pour éviter tout contact accidentel avec le poêle,
il est recommandé d'installer une barrière de protection. Laisser un espace suffisant pour
pouvoir actionner les boutons de la minuterie et du thermostat. Suivre les instructions
indiquées sur la fig. 2.

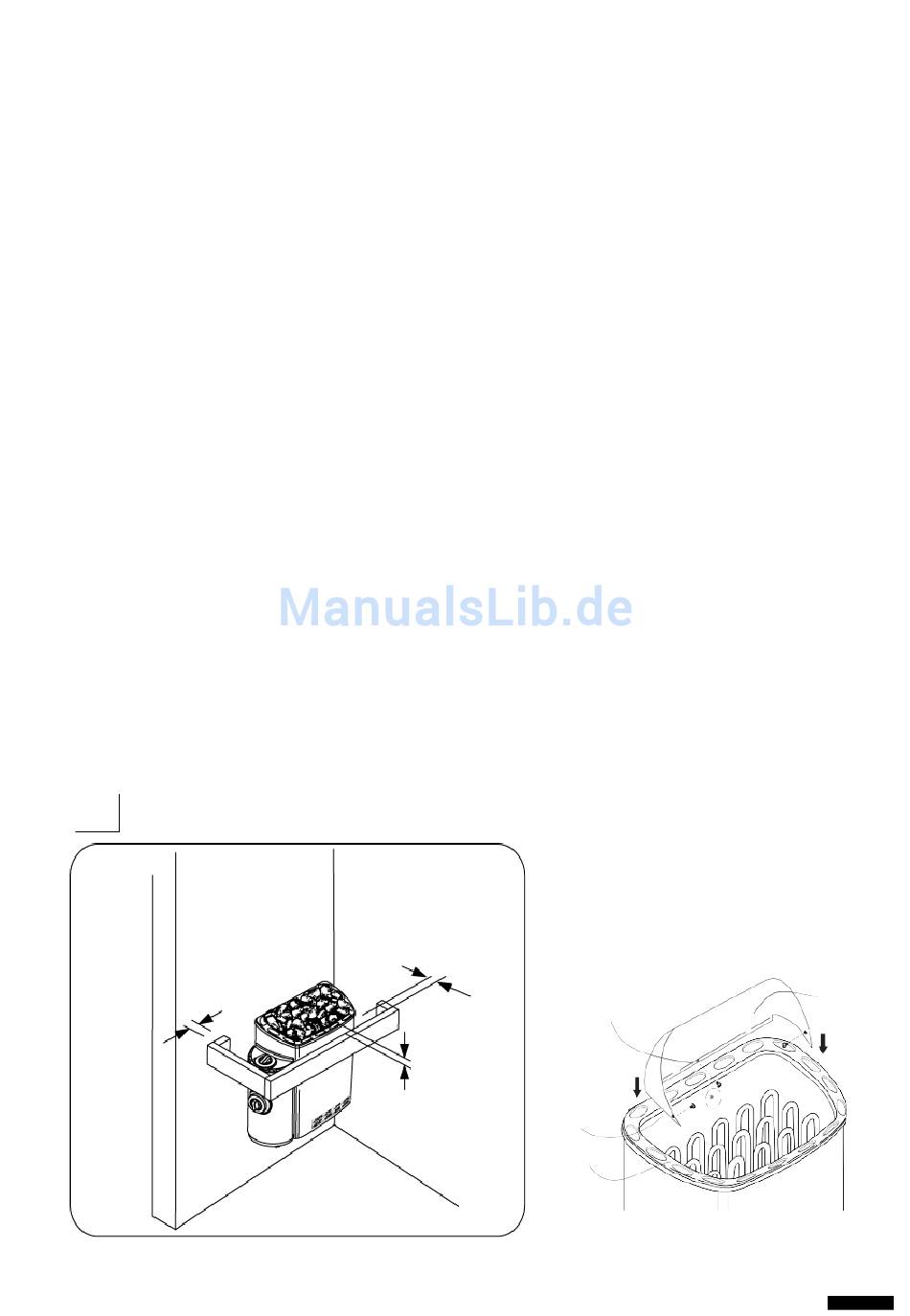

Abb. 2
Fig. 2
Min 20
Note : Le réflecteur doit être installé afin
Installation des Hitzeschildes
Comment installer le réflecteur
Vergewissern Sie sich, dass das
Hitzeschild auf der Rückseite des
Ofenrahmens eingerastet ist.
Min 20
Veiller à ce que l'écran du
réflecteur thermique soit placé
à l'arrière du cadre du poêle.
Min 20
Schrauben
Vis
Rahmen
Cadre
d'éviter tout risque d'incendie.
(EN OPTION)
Hitzeschild
Réflecteur
