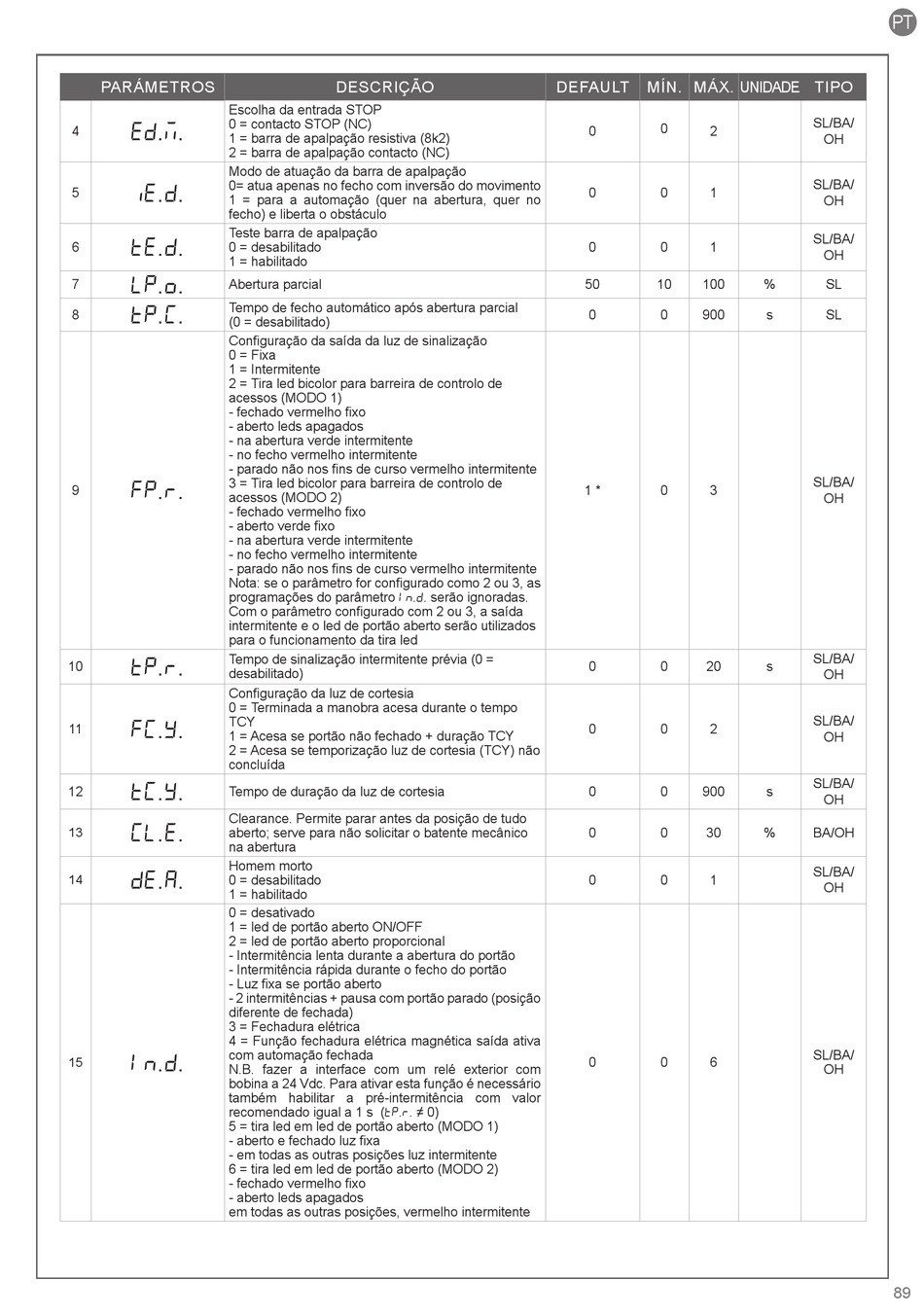

PARÁMETROS
Escolha da entrada STOP
0 = contacto STOP (NC)
Ed.m.
4
1 = barra de apalpação resistiva (8k2)
2 = barra de apalpação contacto (NC)
Modo de atuação da barra de apalpação
0= atua apenas no fecho com inversão do movimento
iE.D.
5
1 = para a automação (quer na abertura, quer no
fecho) e liberta o obstáculo
Teste barra de apalpação
tE.D.
6
0 = desabilitado
1 = habilitado
LP.o.
7
Abertura parcial
Tempo de fecho automático após abertura parcial
TP.C.
8
(0 = desabilitado)
Configuração da saída da luz de sinalização
0 = Fixa
1 = Intermitente
2 = Tira led bicolor para barreira de controlo de
acessos (MODO 1)
- fechado vermelho fixo
- aberto leds apagados
- na abertura verde intermitente
- no fecho vermelho intermitente
- parado não nos fins de curso vermelho intermitente
3 = Tira led bicolor para barreira de controlo de
FP.r.
9
acessos (MODO 2)
- fechado vermelho fixo
- aberto verde fixo
- na abertura verde intermitente
- no fecho vermelho intermitente
- parado não nos fins de curso vermelho intermitente
Nota: se o parâmetro for configurado como 2 ou 3, as
programações do parâmetro IN.D. serão ignoradas.
Com o parâmetro configurado com 2 ou 3, a saída
intermitente e o led de portão aberto serão utilizados
para o funcionamento da tira led
Tempo de sinalização intermitente prévia (0 =
tP.r.
10
desabilitado)
Configuração da luz de cortesia
0 = Terminada a manobra acesa durante o tempo
TCY
FC.Y.
11
1 = Acesa se portão não fechado + duração TCY
2 = Acesa se temporização luz de cortesia (TCY) não
concluída
tC.Y.
12
Tempo de duração da luz de cortesia
Clearance. Permite parar antes da posição de tudo
CL.E.
13
aberto; serve para não solicitar o batente mecânico
na abertura
Homem morto
de.a.
0 = desabilitado
14
1 = habilitado
0 = desativado
1 = led de portão aberto ON/OFF
2 = led de portão aberto proporcional
- Intermitência lenta durante a abertura do portão
- Intermitência rápida durante o fecho do portão
- Luz fixa se portão aberto
- 2 intermitências + pausa com portão parado (posição
diferente de fechada)
3 = Fechadura elétrica
4 = Função fechadura elétrica magnética saída ativa
com automação fechada
IN.D.
15
N.B. fazer a interface com um relé exterior com
bobina a 24 Vdc. Para ativar esta função é necessário
também habilitar a pré-intermitência com valor
recomendado igual a 1 s (tP.r. ≠ 0)
5 = tira led em led de portão aberto (MODO 1)
- aberto e fechado luz fixa
- em todas as outras posições luz intermitente
6 = tira led em led de portão aberto (MODO 2)
- fechado vermelho fixo
- aberto leds apagados
em todas as outras posições, vermelho intermitente
DESCRIÇÃO
DEFAULT
MÍN. MÁX. UNIDADE TIPO
0
0
2
0
0
1
0
0
1
50
10
100
0
0
900
1 *
0
3
0
0
20
0
0
2
0
0
900
0
0
30
0
0
1
0
0
6
PT
SL/BA/
OH
SL/BA/
OH
SL/BA/
OH
%
SL
s
SL
SL/BA/
OH
SL/BA/
s
OH
SL/BA/
OH
SL/BA/
s
OH
%
BA/OH
SL/BA/
OH
SL/BA/
OH
89
