Zubehör; Positionsgeber; Adapter; Kabelschutzsystem - Balluff BTL5-S1 M HB-FA F C-Serie Betriebsanleitung

BTL5-S1_ _-M_ _ _ _-HB/WB-FA_ _/F_ _-C
Micropulse Wegaufnehmer – Bauform Stab
7 Zubehör (getrennt zu bestellen)
7.1

Positionsgeber

Positionsgeber BTL-P-1013-4R,
BTL-P-1012-4R
➥ ➥ ➥ ➥ ➥ Bild 3-4
Einbaumaße
Gewicht ca. 10 g
Gehäuse Aluminium, eloxiert
Betriebstemp. –40 °C bis +85 °C
im Lieferumfang
Distanzstück 8 mm
Material POM
(Polyoxymethylen)
Positionsgeber BTL-P-1014-2R
➥ ➥ ➥ ➥ ➥ Bild 3-4
Einbaumaße
Gewicht ca. 10 g
Gehäuse Aluminium, eloxiert
Betriebstemp. –40 °C bis +85 °C
7.2

Adapter

BAM AD-TL-004-M18x1.5/
M20x1.5-4
Der Adapter ermöglicht die Ver-
wendung von Kabelschutz-
systemen mit M20-Anschluss.
8
deutsch
7.3

Kabelschutzsystem

Das Kabelschutzsystem besteht
aus dem Adapter BAM AD-XA-
007-M18x1.5/D12-_ und dem
Schlauch BAM PT-XA-001-095-
0-_ _.

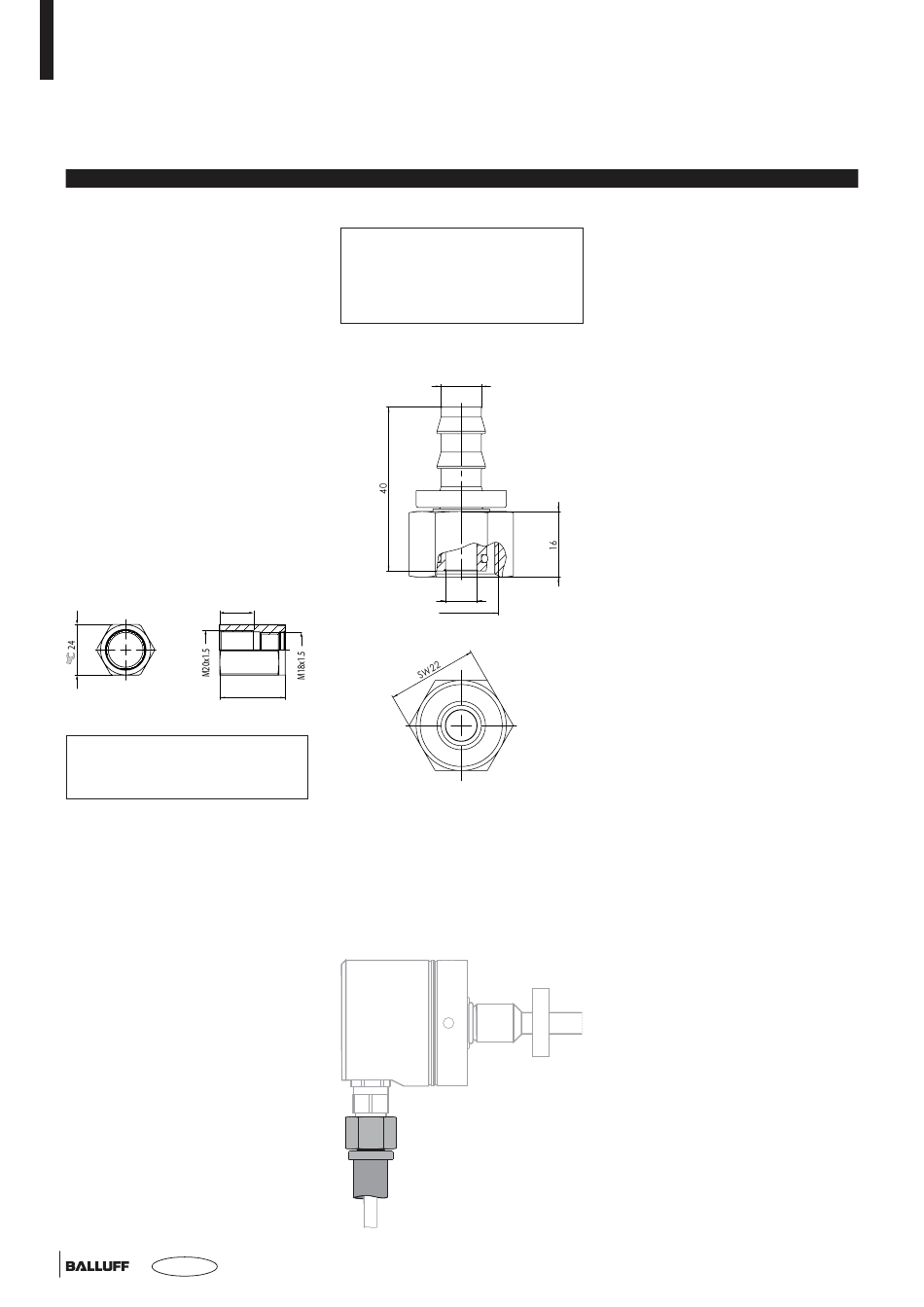

BAM AD-XA-007-M18x1.5/D12-_
16
31
Typenbezeichnung
BAM AD-XA-007-M18x1.5/D12-2:
Gehäuse aus Messing
(nicht seewasserbeständig)
BAM AD-XA-007-M18x1.5/D12-4:
Gehäuse aus Edelstahl V2A
(bedingt seewasserbeständig)
Anwendungsbeispiel
Ø 9,85
Ø 7,60
M18 x1,5
BAM AD-XA-007-M18x1.5/D12-_
BAM PT-XA-001-095-0-_ _
7.4

Befestigungsmutter

BTL5...-HB...
Befestigungsmutter M18x1.5
BTL-A-FK01-E-M18x1.5
BTL5...-WB...
Befestigungsmutter 3/4"-16UNF
BTL-A-FK01-E-3/4"-16UNF
