6.2 2-Draht-Sensoren anschließen
Anschluss
Betriebsanleitung – JXM-IO-EX30
Die folgenden Anschlussbeispiele zeigen die Verdrahtung eines 2-Draht-Sensors
mit den Anschlüssen X6, X10 oder X11 am JXM-IO-EX30.
Kompatibilität des Sensors
►
Sensor
+
(analog)
Signal (4 mA ... 20 mA) / GND

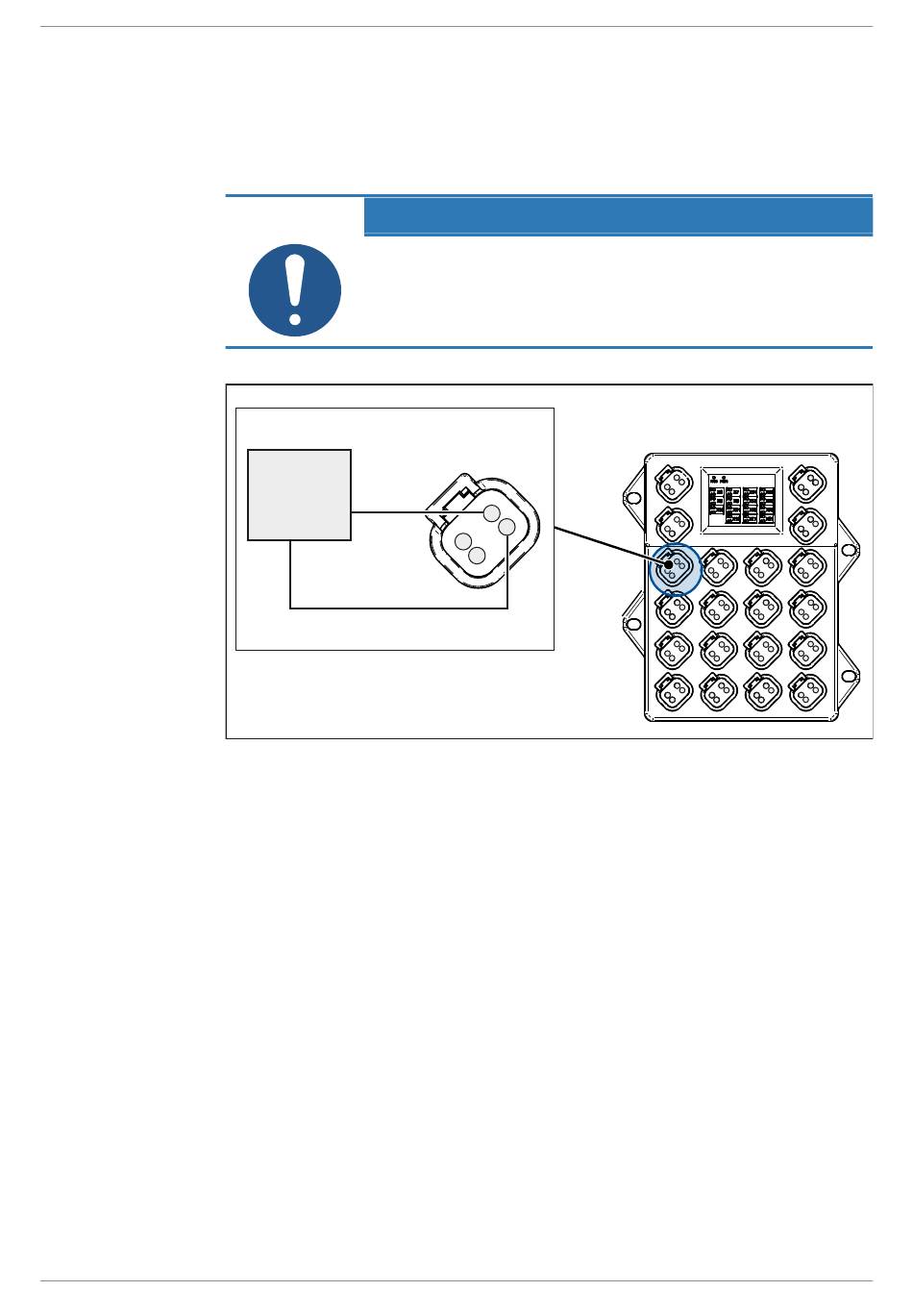

Abb. 11: 2-Draht-Sensoren anschließen (analog)
HINWEIS
Beachten Sie die technischen Daten des Sensors und
prüfen Sie die Kompatibilität mit dem JXM-IO-EX30.
