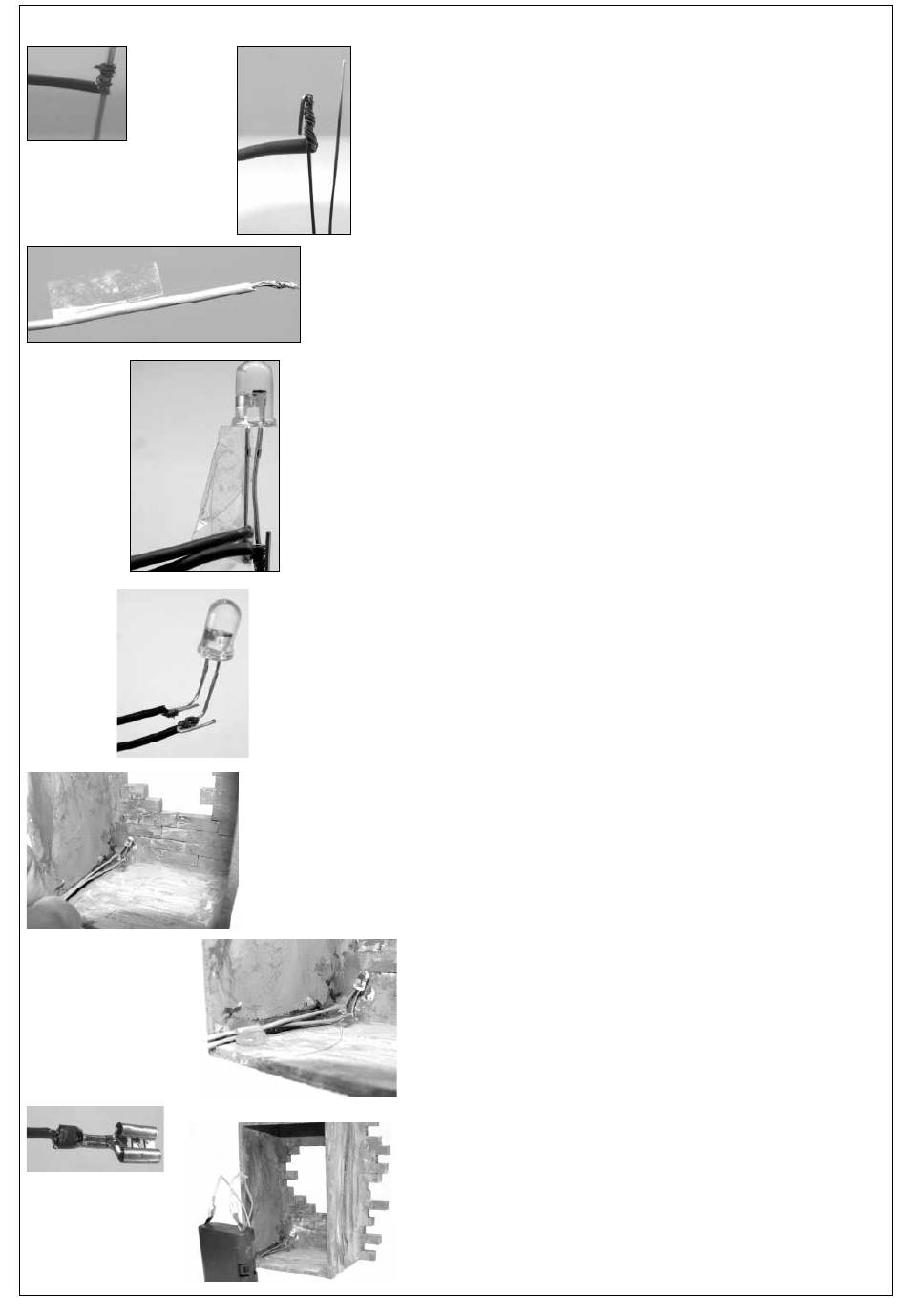

2.5. Einbau der Leuchtdiode
Abb.: 11
Abb.: 12
Abb.: 17
Abb.: 18
Abb.: 19
4
2.5.2. Nun wird ein Draht mit dem längeren Draht der Leuchtdi-
Abb.: 13
2.5.3. Isolieren der Drähte
Abb.: 14
2.5.4. Befestigung der Leuchtdiode
Abb.: 15
Abb.: 16
2.5.5. Anbringen der Batterie Klemmen - Funktionstest
ode verbunden. Dazu wickelt man das blanke Drahtende
um den langen Draht der Leuchtdiode und biegt diesen
dann vorsichtig um. Dann markieren wir diesen Draht am
anderen Ende mit einem Klebefilm o.ä. . Dieser markierte
Draht wird später an den Pluspol der Batterie angeschlos-
sen. Abb. 11 + 12 + 13
Wichtig:
Es darf kein blanker Kupferdraht seitlich abstehen. Das
würde später einen Kurzschluss verursachen.
Nun wird ein Ende vom zweiten Drahtzuschnitt um den
kürzeren Anschluss der Leuchtdiode gewickelt und umge-
bogen wie oben beschrieben. Das andere Drahtende wird
nicht markiert und ist später der Draht, der an den Minus-
pol der Batterie angeschlossen wird.
Die blanken Drähte an der Leuchtdiode werden mit einem
kurzen Klebefilmstreifen umwickelt und damit isoliert.
Abb. 14
Die Leuchtdiode wird an den Füßen rechtwinkelig umge-
bogen. Abb. 15
Dann gibt man in die linke untere Ecke des Gehäuses
ausreichend Heißkleber und drückt, wie auf der Abb. 16
zu sehen, die Drähte in den Heißkleber. Die Leuchtdiode
dabei in Richtung Mitte des Gehäuses ausrichten, so dass
das noch zu befestigende Gespenst angeleuchtet wird.
Die Drähte müssen so lange gehalten werden, bis der
Heißkleber abgekühlt und fest genug ist.
Achtung:
Hier bitte vorsichtig arbeiten und nicht die Finger am
Heißkleber verbrennen!! Es ist auch etwas Geduld not-
wendig, bis der Heißkleber abkühlt und aushärtet.
Anschließend werden die Anschlussdrähte am Boden mit
etwas Heißkleber fixiert. Abb.17
Die noch freien Enden der Drähte werden in die Flach-
steckhülsen gesteckt und diese mit einer Zange fest zuge-
drückt. Es kann notwendig sein, später auch die vordere
Seite der Flachsteckhülsen vorsichtig zusammen zu
drücken, damit sie auf den Batterieanschlüssen festklem-
men. Abb.18
Zum Testen der Leuchtdiode wird der markierte Draht an
den Pluspol (kurzer Anschluss der 4,5 Volt Batterie) gehal-
ten, der freie Draht an den Minuspol (längerer Anschluss).
Jetzt müsste die Leuchtdiode aufblinken. Sollte dies nicht
der Fall sein, die Anschlüsse sofort (!!) wieder lösen und
nach dem Fehler suchen (Polung!). Abb.19
