Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Arti-
kel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von
Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Er-
wachsenen gebaut und betrieben werden. Für Kinder unter 36 Monaten nicht ge-
eignet. Erstickungsgefahr!
Stückliste
Holzleiste
Rundstab
Holzleiste
Holzrad
Ringschraube
Schraubhaken
Unterlegscheibe
Schraube
1

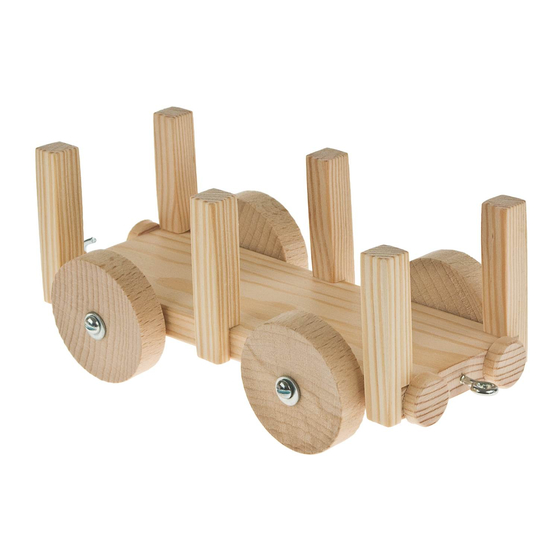

Güterwaggon
Hinweis
Stückzahl
1
1
2
4
1
1
10
4
101.843
Benötigtes Werkzeug:
Feinsäge
Holzleim
Klemmzwinge Maschinen-
Maße (mm)
200x50x10
ø 15x100
150x10x10
ø40x10
12
20
9/4,3
2,9x25
Laubsäge od.
Lineal
Dekupiersäge
ø 1,5
Schleifpapier
Bohrer
Schlitzschrau-
bendreher
schraubstock
Bezeichnung
Grundplatte
Puffer
Rungen
Holzrad
Kupplung
Kupplung
Unterlegscheibe
Befestigung Rad
Bleistift
Werkstattfeile
Vorstecher
Teile-Nr.
1
2
3
4
5
6
7
8
Werbung
Verwandte Anleitungen für Opitec 101.843
Inhaltszusammenfassung für Opitec 101.843
- Seite 1 Bohrer Werkstattfeile Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Arti- kel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Er- wachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 101.843 Güterwaggon ø 1,5 Holzleiste (1) nach Abbildung auf 150mm kürzen und Sägeschnitte Nach Zeichnung am Teil (1) die Bohrungen für die Radschrauben auf säubern. beiden Längsseiten markieren und mit einem 1,5mm-Bohrer vorboh- ren. Maße für die Rungen 3x auf die Holzleiste (2) übertragen. Rungen Nach Zeichnung bei allen Rungen die Aussparung aussägen und...
- Seite 3 Bauanleitung 101.843 Güterwaggon Die Puffer (2) wie abgebildet ausgemittelt bündig an der Seite anlei- Den Schraubhaken (6) sowie die Ringschraube (5) wie abgebidlet men. ausgemittelt zwischen den Puffern einschrauben. Die Rungen (3) wie abgebildet seitlich an der Grundplatte anleimen. Fertig!
