Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um
Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um
Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bau-
satz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von
sachkundigen Erwachsenen gebaut und betrieben werden. Für Kinder unter
36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Holzleiste
Holzleiste
Holzleiste
Rundstab
Rundstab
Rundstab
Holzleiste
Holzrad
Holzrad
Ringschraube
Schraubhaken
Unterlegscheibe
Schraube
1

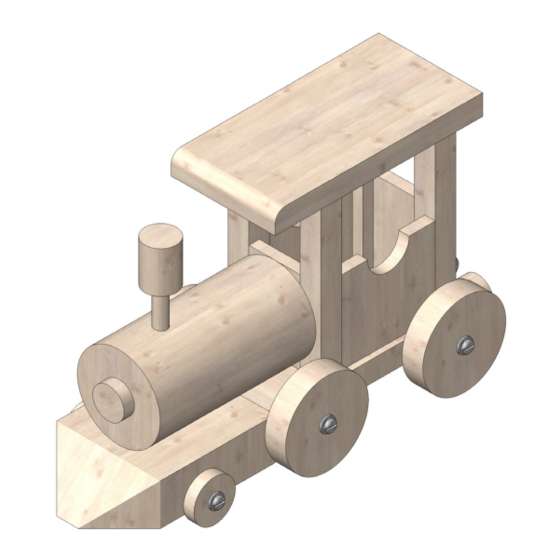

Western-Lokomotive
Hinweis
Stückzahl
1
1
1
1
1
1
2
4
2
1
1
20
6
101.809
Benötigtes Werkzeug:
Feinsäge
Holzleim
Klemmzwinge Maschinen-
Maße (mm)
200x50x10
250x40x5
75x50x20
250x6
ø 15x100
75x40
150x10
ø40x10
ø20x6
12
20
9/4,3
2,9x25
Laubsäge od.
Lineal
Dekupiersäge
ø 1,5
ø 6
Schleifpapier
Bohrer
Kreuzschlitz-
schraubendreher
schraubstock
Bezeichnung
Grundplstte + Dach
Führerhaus
Grundplatte
Kamin
Kamin
Kessel
Führerhaus
Holzrad
Holzrad
Kupplung
Kupplung
Unterlegscheibe
Befestigung Rad
Bleistift
Werkstattfeile
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
Werbung
Verwandte Anleitungen für Opitec 101.809
Inhaltszusammenfassung für Opitec 101.809
- Seite 1 Bohrer Werkstattfeile Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bau- satz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von...
- Seite 2 Bauanleitung 101.809 Western-Lokomotive Maße auf die Holzleiste (3) übertragen und mit der Feinsäge absägen. Sägeschnitte mit Schleifpapier säubern. Die Holzleiste (1) wie abgebildet halbieren. Teil (1b) an einer der kurzen Die beiden Teile (1a) und (3) wie abgebildet zusammenleimen. Bis zur Kanten mit der Werkstattfeile abrunden.
- Seite 3 Bauanleitung 101.809 Western-Lokomotive Vom Rundstab (7) ein ca. 40mm langes Stück ablängen und ver- Vom Rundstab (5) drei Stücke 5mm Stück (5b) ablängen. säubern. Anschließend die Teile (5a, 4, 5b, und 6) nach Abbildung zusammenleimen. ø1,5 Den Kessel an der Unterseite mit Schleifpapier etwas abflachen, Nach Zeichnung am Grundgestell die Markierungen für die Räder...
- Seite 4 Bauanleitung 101.809 Western-Lokomotive Die übrigen Rundstabstücke (5b) als Puffer hinten links und rechts an Die Räder (8+9) wie abgebildet mit jeweils 2 Unterlegscheiben (12) das Grundgestell leimen. Schraubhaken (11) ausgemittelt zwischen den sowie einer Schraube (13) befestigen. beiden Puffern in die Grundplatte eindrehen.
