Erläuterung Atex-Kennzeichnung - ProMinent Sigma S3Ba Betriebsanleitung

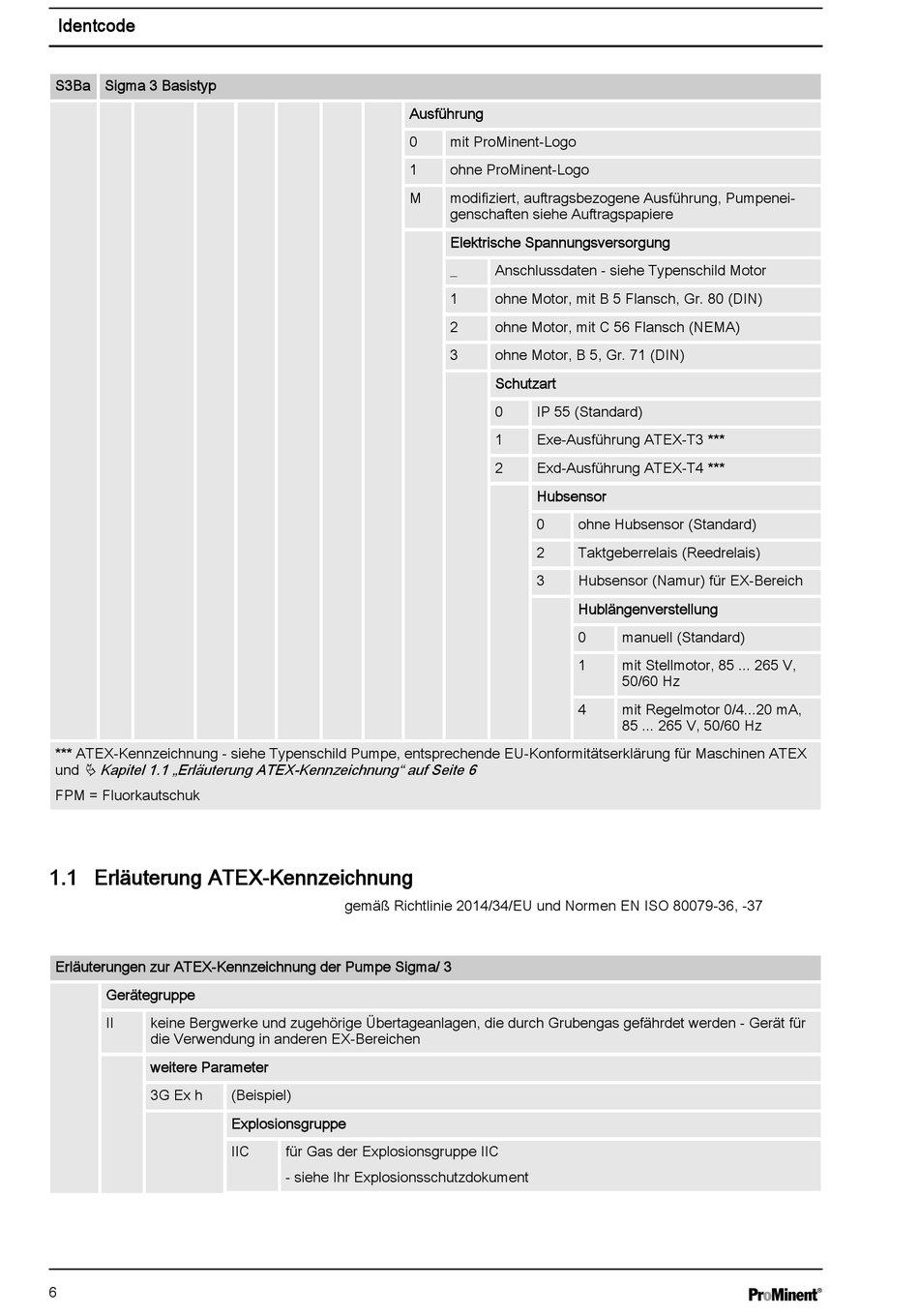

Identcode
S3Ba Sigma 3 Basistyp
*** ATEX-Kennzeichnung - siehe Typenschild Pumpe, entsprechende EU-Konformitätserklärung für Maschinen ATEX
Ä Kapitel 1.1 „Erläuterung ATEX-Kennzeichnung" auf Seite 6
und
FPM = Fluorkautschuk
1.1 Erläuterung ATEX-Kennzeichnung
Erläuterungen zur ATEX-Kennzeichnung der Pumpe Sigma/ 3
Gerätegruppe
II keine Bergwerke und zugehörige Übertageanlagen, die durch Grubengas gefährdet werden - Gerät für
die Verwendung in anderen EX-Bereichen
weitere Parameter
3G Ex h
6
gemäß Richtlinie 2014/34/EU und Normen EN ISO 80079-36, -37
(Beispiel)
Explosionsgruppe
IIC für Gas der Explosionsgruppe IIC
- siehe Ihr Explosionsschutzdokument
Ausführung
0 mit ProMinent-Logo
1 ohne ProMinent-Logo
M modifiziert, auftragsbezogene Ausführung, Pumpenei‐
genschaften siehe Auftragspapiere
Elektrische Spannungsversorgung
_ Anschlussdaten - siehe Typenschild Motor
1 ohne Motor, mit B 5 Flansch, Gr. 80 (DIN)
2 ohne Motor, mit C 56 Flansch (NEMA)
3 ohne Motor, B 5, Gr. 71 (DIN)
Schutzart
0 IP 55 (Standard)
1 Exe-Ausführung ATEX-T3 ***
2 Exd-Ausführung ATEX-T4 ***
Hubsensor
0 ohne Hubsensor (Standard)
2 Taktgeberrelais (Reedrelais)
3 Hubsensor (Namur) für EX-Bereich
Hublängenverstellung
0
1
4
manuell (Standard)
mit Stellmotor, 85 ... 265 V,
50/60 Hz
mit Regelmotor 0/4...20 mA,
85 ... 265 V, 50/60 Hz
