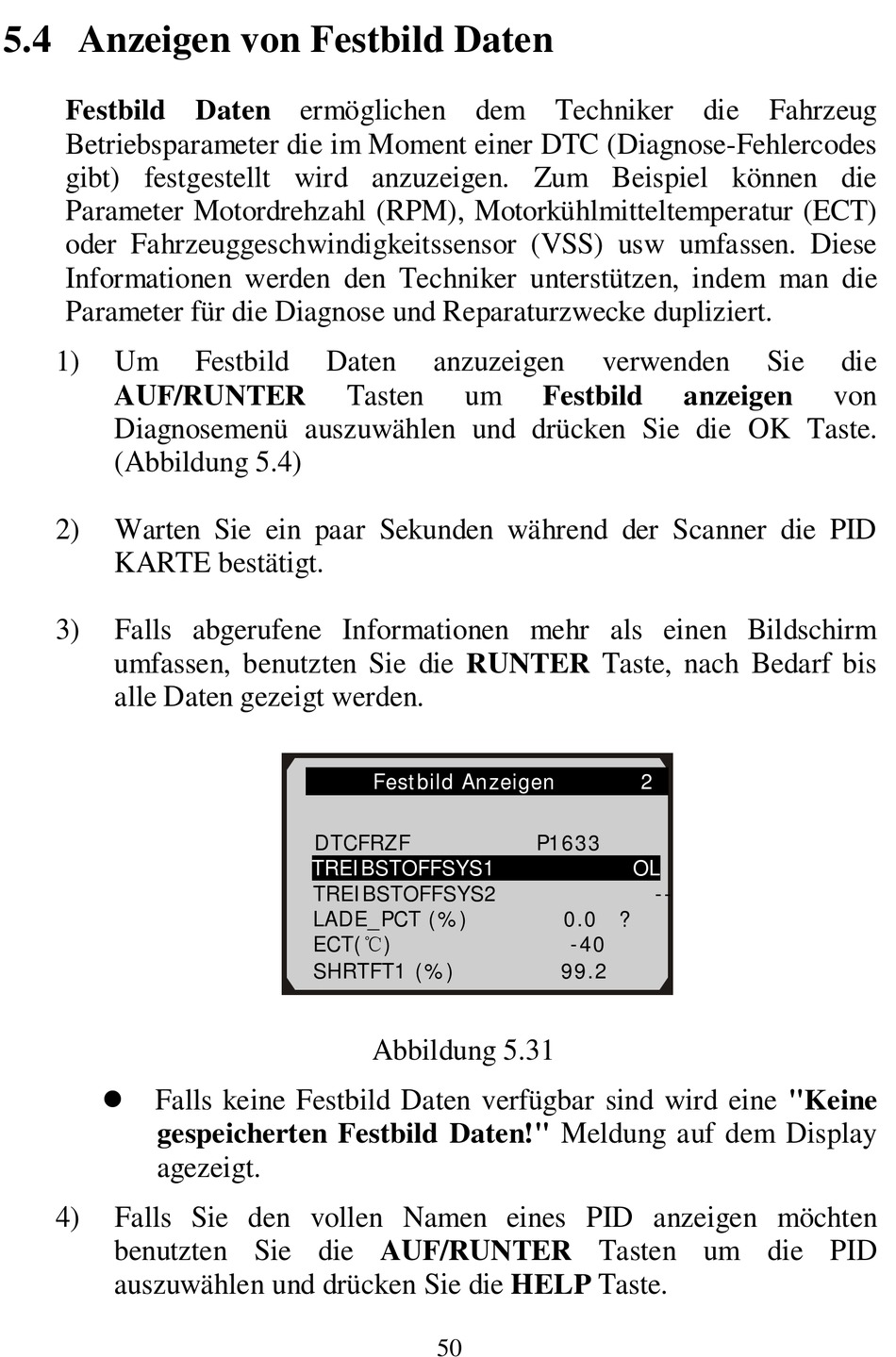

5.4 Anzeigen von Festbild Daten
Festbild Daten ermöglichen dem Techniker die Fahrzeug
Betriebsparameter die im Moment einer DTC (Diagnose-Fehlercodes
gibt) festgestellt wird anzuzeigen. Zum Beispiel können die
Parameter Motordrehzahl (RPM), Motorkühlmitteltemperatur (ECT)
oder Fahrzeuggeschwindigkeitssensor (VSS) usw umfassen. Diese
Informationen werden den Techniker unterstützen, indem man die
Parameter für die Diagnose und Reparaturzwecke dupliziert.
1)
Um
AUF/RUNTER
Diagnosemenü auszuwählen und drücken Sie die OK Taste.
(Abbildung 5.4)
2)
Warten Sie ein paar Sekunden während der Scanner die PID
KARTE bestätigt.
3)
Falls abgerufene Informationen mehr als einen Bildschirm
umfassen, benutzten Sie die RUNTER Taste, nach Bedarf bis
alle Daten gezeigt werden.
Falls keine Festbild Daten verfügbar sind wird eine "Keine
gespeicherten Festbild Daten!" Meldung auf dem Display
agezeigt.
4)
Falls Sie den vollen Namen eines PID anzeigen möchten
benutzten Sie die AUF/RUNTER Tasten um die PID
auszuwählen und drücken Sie die HELP Taste.
Festbild
Daten
Tasten
............Festbild Anzeigen
DTCFRZF
TREIBSTOFFSYS1
TREIBSTOFFSYS2
LADE_PCT (%)
ECT(℃)
SHRTFT1 (%)
anzuzeigen
um
P1633
Abbildung 5.31
50
verwenden
Festbild
anzeigen
2
.
OL
--
0.0 ?
-40
99.2
Sie
die
von
