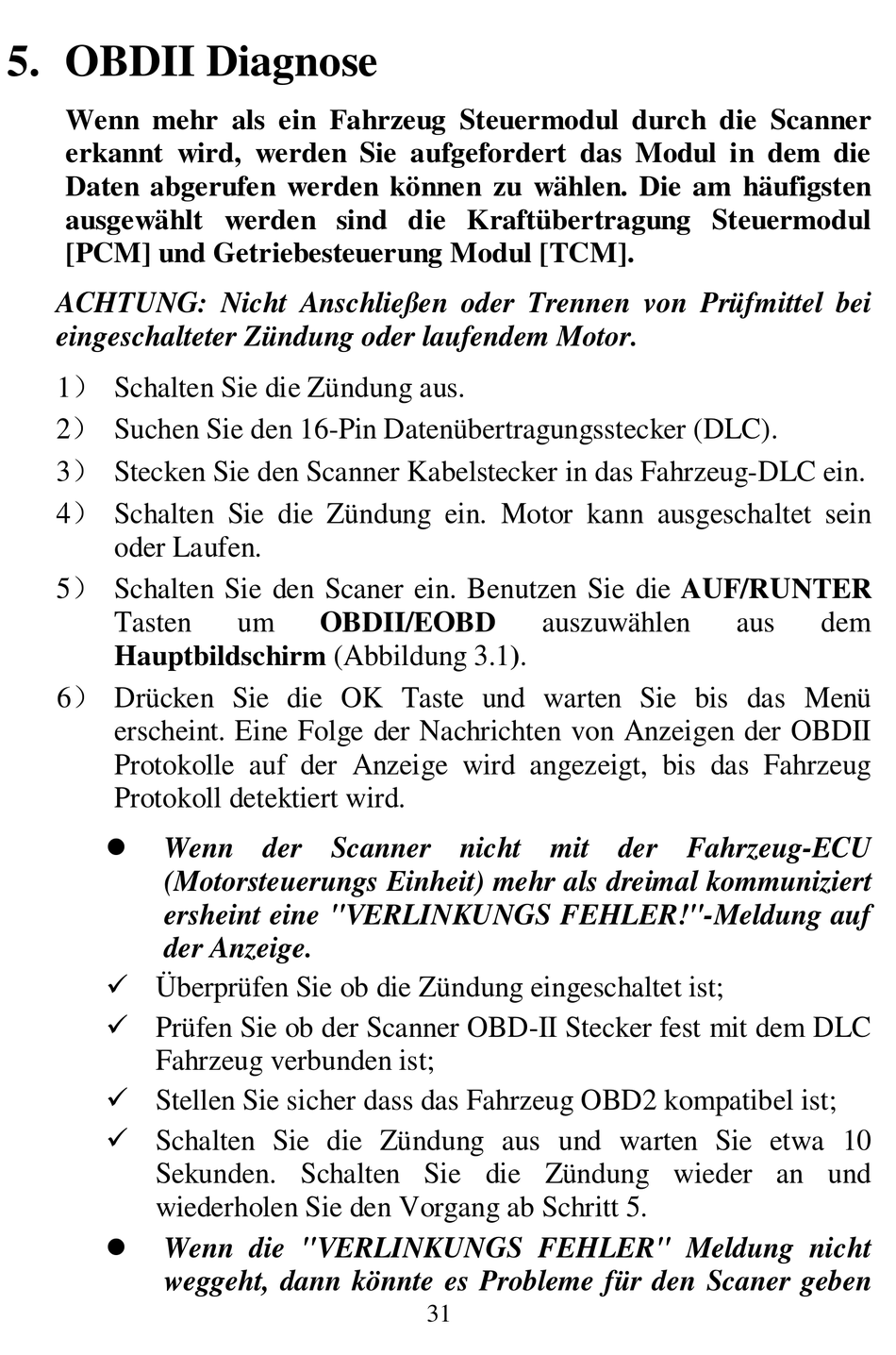

5. OBDII Diagnose
Wenn mehr als ein Fahrzeug Steuermodul durch die Scanner
erkannt wird, werden Sie aufgefordert das Modul in dem die
Daten abgerufen werden können zu wählen. Die am häufigsten
ausgewählt werden sind die Kraftübertragung Steuermodul
[PCM] und Getriebesteuerung Modul [TCM].
ACHTUNG: Nicht Anschließen oder Trennen von Prüfmittel bei
eingeschalteter Zündung oder laufendem Motor.
1） Schalten Sie die Zündung aus.
2） Suchen Sie den 16-Pin Datenübertragungsstecker (DLC).
3） Stecken Sie den Scanner Kabelstecker in das Fahrzeug-DLC ein.
4） Schalten Sie die Zündung ein. Motor kann ausgeschaltet sein
oder Laufen.
5） Schalten Sie den Scaner ein. Benutzen Sie die AUF/RUNTER
Tasten
Hauptbildschirm (Abbildung 3.1).
6） Drücken Sie die OK Taste und warten Sie bis das Menü
erscheint. Eine Folge der Nachrichten von Anzeigen der OBDII
Protokolle auf der Anzeige wird angezeigt, bis das Fahrzeug
Protokoll detektiert wird.
Wenn der Scanner nicht mit der Fahrzeug-ECU
(Motorsteuerungs Einheit) mehr als dreimal kommuniziert
ersheint eine "VERLINKUNGS FEHLER!"-Meldung auf
der Anzeige.
Überprüfen Sie ob die Zündung eingeschaltet ist;
Prüfen Sie ob der Scanner OBD-II Stecker fest mit dem DLC
Fahrzeug verbunden ist;
Stellen Sie sicher dass das Fahrzeug OBD2 kompatibel ist;
Schalten Sie die Zündung aus und warten Sie etwa 10
Sekunden. Schalten Sie die Zündung wieder an und
wiederholen Sie den Vorgang ab Schritt 5.
Wenn die "VERLINKUNGS FEHLER" Meldung nicht
weggeht, dann könnte es Probleme für den Scaner geben
um
OBDII/EOBD
auszuwählen
31
aus
dem
