VORSICHT
83298901 2/2019-05 Et
Montage- und Betriebsanleitung
Ölbrenner WL40Z-A 1LN

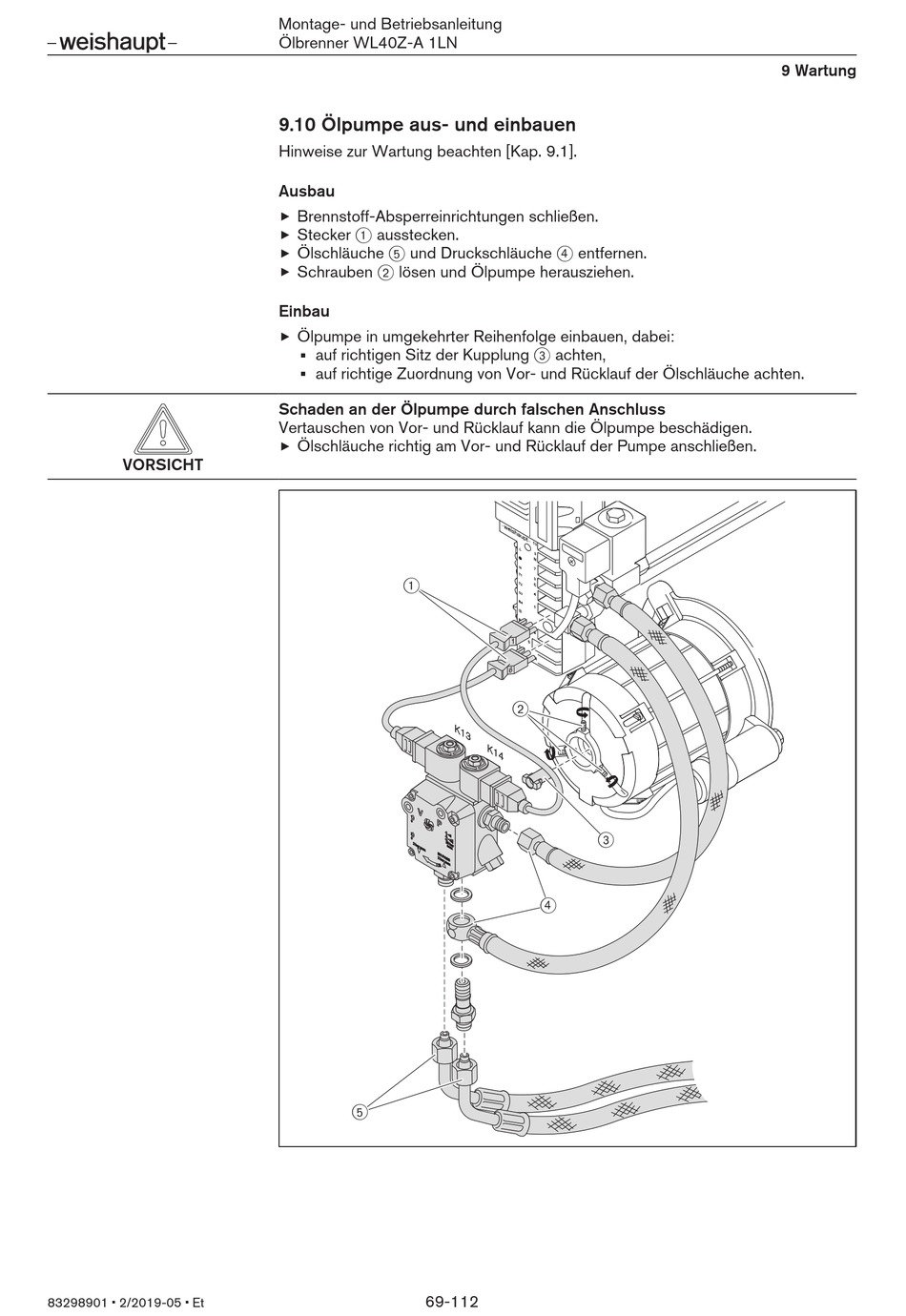

9.10 Ölpumpe aus- und einbauen
Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Brennstoff-Absperreinrichtungen schließen.
Stecker 1 ausstecken.
Ölschläuche 5 und Druckschläuche 4 entfernen.
Schrauben 2 lösen und Ölpumpe herausziehen.
Einbau
Ölpumpe in umgekehrter Reihenfolge einbauen, dabei:
auf richtigen Sitz der Kupplung 3 achten,
auf richtige Zuordnung von Vor- und Rücklauf der Ölschläuche achten.
Schaden an der Ölpumpe durch falschen Anschluss
Vertauschen von Vor- und Rücklauf kann die Ölpumpe beschädigen.
Ölschläuche richtig am Vor- und Rücklauf der Pumpe anschließen.
1
5
69-112
2
3
4
9 Wartung
