6 Bedienung
Nr.
Information
Stellantriebposition im Betriebspunkt P0
0
Stellantriebposition im Betriebspunkt P1
1
Stellantriebposition im Betriebspunkt P2 (Abschaltpunkt Stufe 2 beim Zufahren)
2
Stellantriebposition im Betriebspunkt P3 (Zuschaltpunkt Stufe 2 beim Auffahren)
3
Stellantriebposition im Betriebspunkt P9
9
10 ... 18
Fehlerspeicher
zuletzt aufgetretener Fehler ... neuntletzter aufgetretener Fehler
Zusatzinformationen anzeigen:
1. Detailfehlercode / Betriebsstatus:
Taste [+] drücken.
2. Detailfehlercode:
Taste [–] und [+] gleichzeitig drücken.
Repetitionzähler:
Taste [G] drücken.
Flammensignal
19
Anzeige links
Wechselanteil
minimaler Wert: > 10
empfohlener Wert: > 15
–––: keine Flamme
(siehe auch Fehlercode 68h)
(1
Nur in Verbindung mit Dauerbetrieb. Bei intermittierenden Betrieb erfolgt keine Auswertung.
(2
Der Flammenfühler QRB4 ist nicht für Dauerbetrieb geeignet.
83298901 2/2019-05 Et
Montage- und Betriebsanleitung
Ölbrenner WL40Z-A 1LN

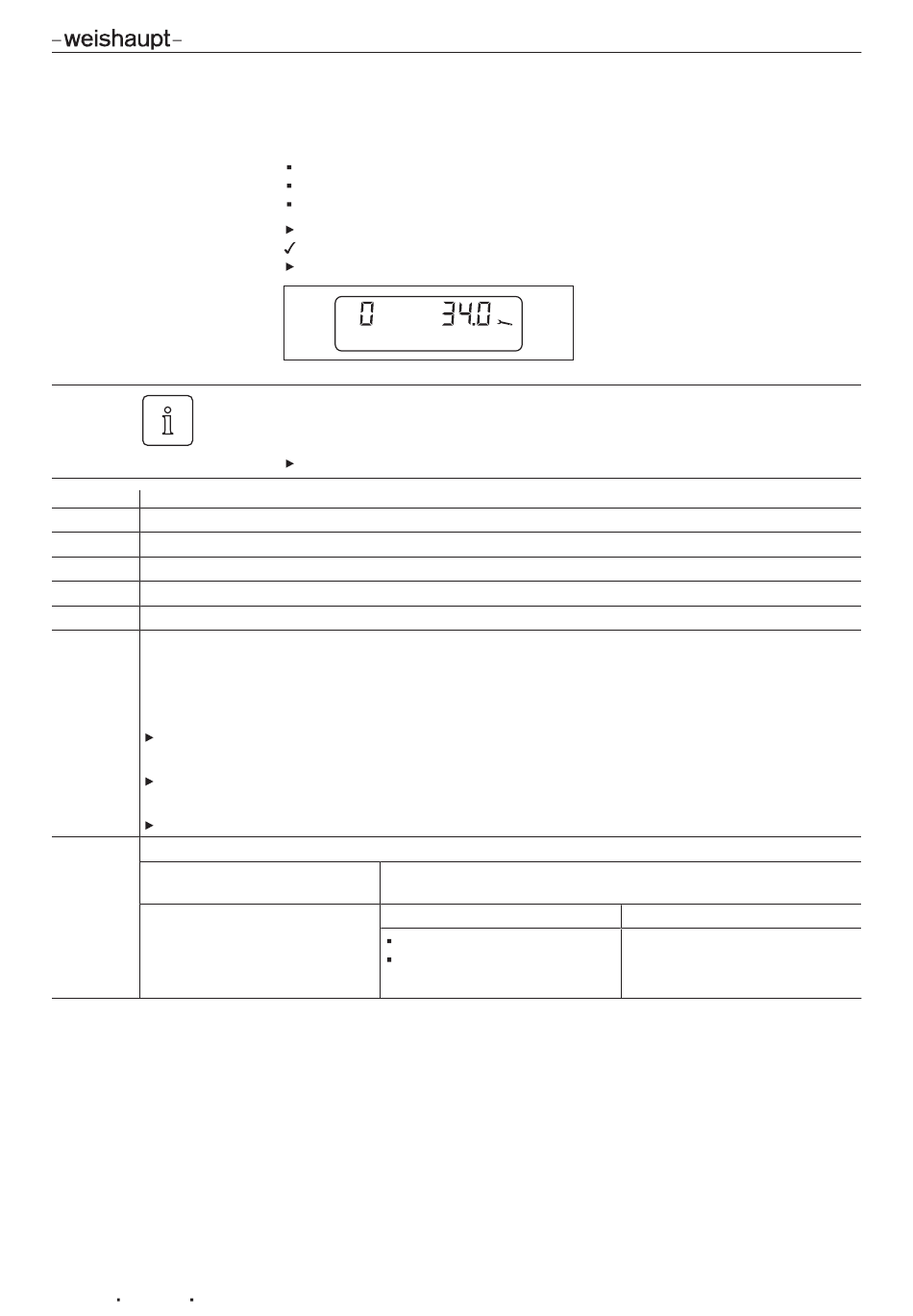

6.2.2 Service-Ebene
Die Service-Ebene informiert über:
Stellantriebsposition der einzelnen Betriebspunkte,
zuletzt aufgetretene Fehler,
Flammensignal während Brennerbetrieb.
Taste [Enter] ca. 2 Sekunden drücken.
Die Service-Ebene ist aktiviert.
Taste [Enter] drücken um zur nächsten Information zu gelangen.
Nur in Verbindung mit Drehzahlregelung
Bei Information 0 ... 9 kann die eingestellte Gebläsedrehzahl angezeigt werden.
Gebläsedrehzahl anzeigen:
Taste [L/A] drücken.
(1
:
Anzeige rechts:
Flammenqualität
Flammenfühler QRB4
255 ... 121: keine Flamme
30: hohe Qualität
empfohlener Wert: < 40
Nach der Information 19 oder einer Wartezeit von ca. 20 Sekunden wechselt der
Feuerungsmanager in die Betriebs-Ebene.
(2
32-112
Flammenfühler Dauerbetrieb
Werte auf Anfrage.
