9 Wartung
83298901 2/2019-05 Et
Montage- und Betriebsanleitung
Ölbrenner WL40Z-A 1LN

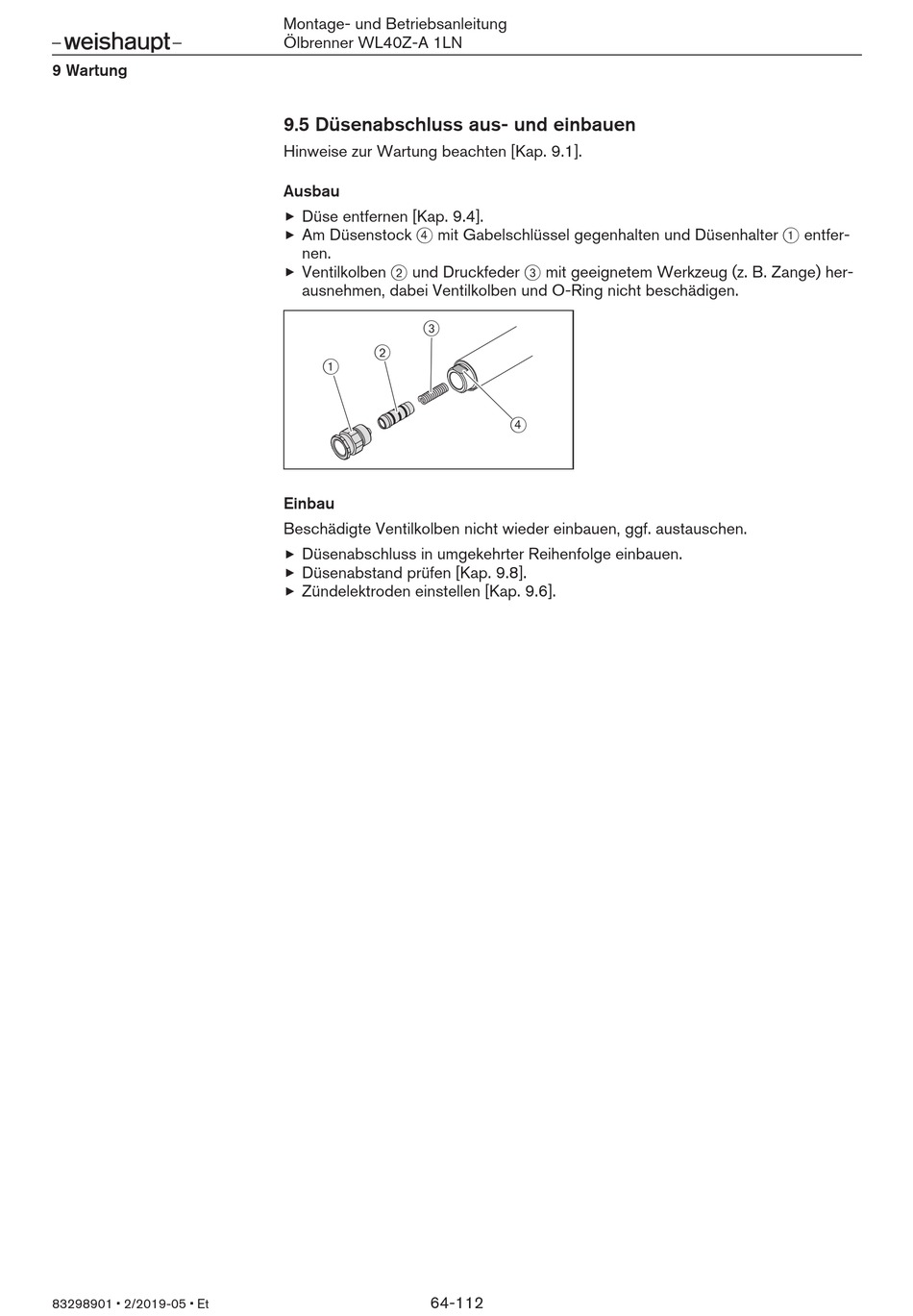

9.5 Düsenabschluss aus- und einbauen
Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Düse entfernen [Kap. 9.4].
Am Düsenstock 4 mit Gabelschlüssel gegenhalten und Düsenhalter 1 entfer-
nen.
Ventilkolben 2 und Druckfeder 3 mit geeignetem Werkzeug (z. B. Zange) her-
ausnehmen, dabei Ventilkolben und O-Ring nicht beschädigen.
3
2
1
Einbau
Beschädigte Ventilkolben nicht wieder einbauen, ggf. austauschen.
Düsenabschluss in umgekehrter Reihenfolge einbauen.
Düsenabstand prüfen [Kap. 9.8].
Zündelektroden einstellen [Kap. 9.6].
64-112
4
