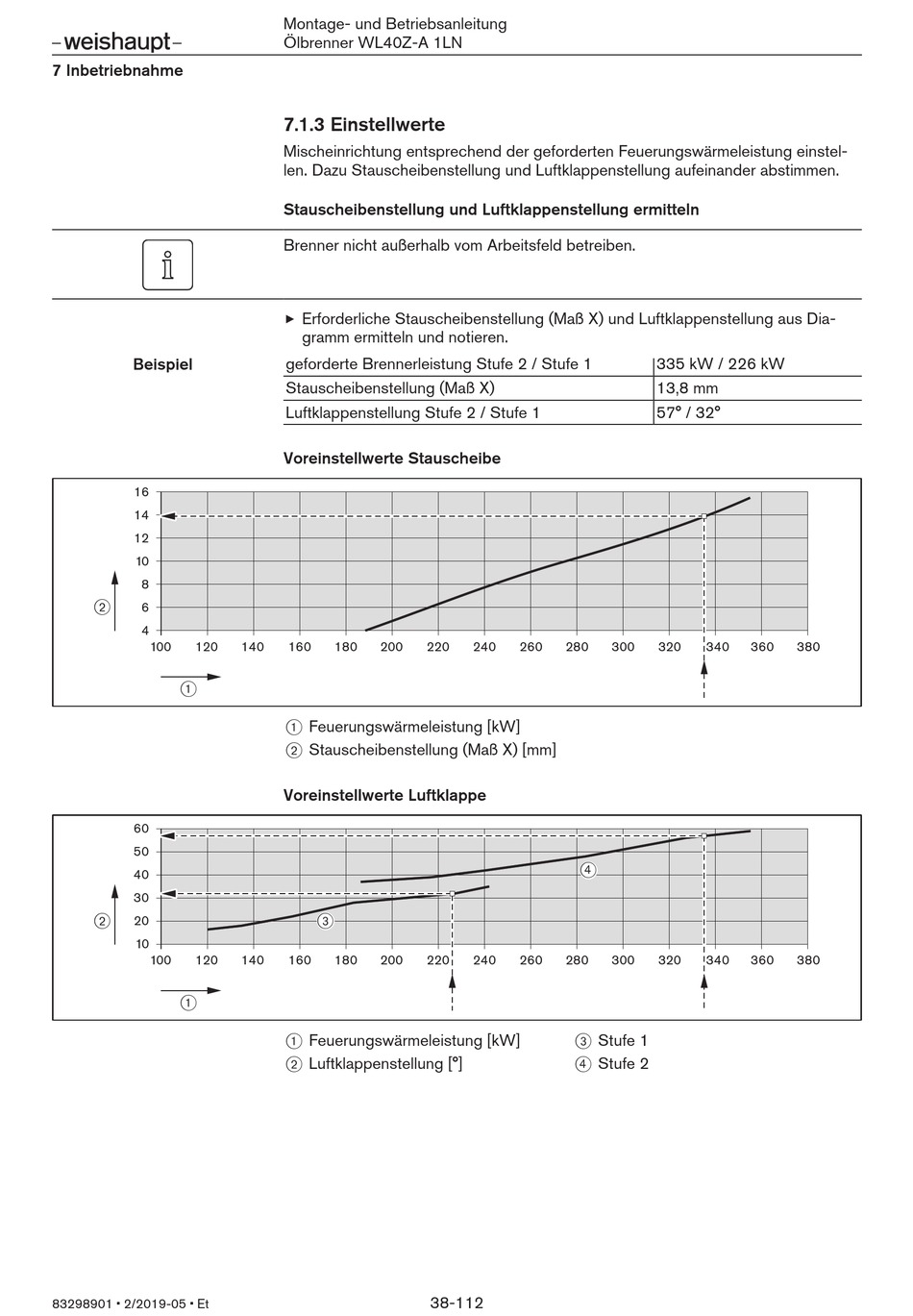

7.1.3 Einstellwerte

Mischeinrichtung entsprechend der geforderten Feuerungswärmeleistung einstel-
len. Dazu Stauscheibenstellung und Luftklappenstellung aufeinander abstimmen.
Stauscheibenstellung und Luftklappenstellung ermitteln
Brenner nicht außerhalb vom Arbeitsfeld betreiben.
Erforderliche Stauscheibenstellung (Maß X) und Luftklappenstellung aus Dia-
gramm ermitteln und notieren.
geforderte Brennerleistung Stufe 2 / Stufe 1
Stauscheibenstellung (Maß X)
Luftklappenstellung Stufe 2 / Stufe 1
Voreinstellwerte Stauscheibe
140 160 180 200
1 Feuerungswärmeleistung [kW]
2 Stauscheibenstellung (Maß X) [mm]
Voreinstellwerte Luftklappe
3
140 160 180 200
1 Feuerungswärmeleistung [kW]
2 Luftklappenstellung [°]
220 240 260 280
4
220 240 260 280
3 Stufe 1
4 Stufe 2
38-112
335 kW / 226 kW
13,8 mm
57° / 32°
300 320 340 360
300 320 340 360
380
380
