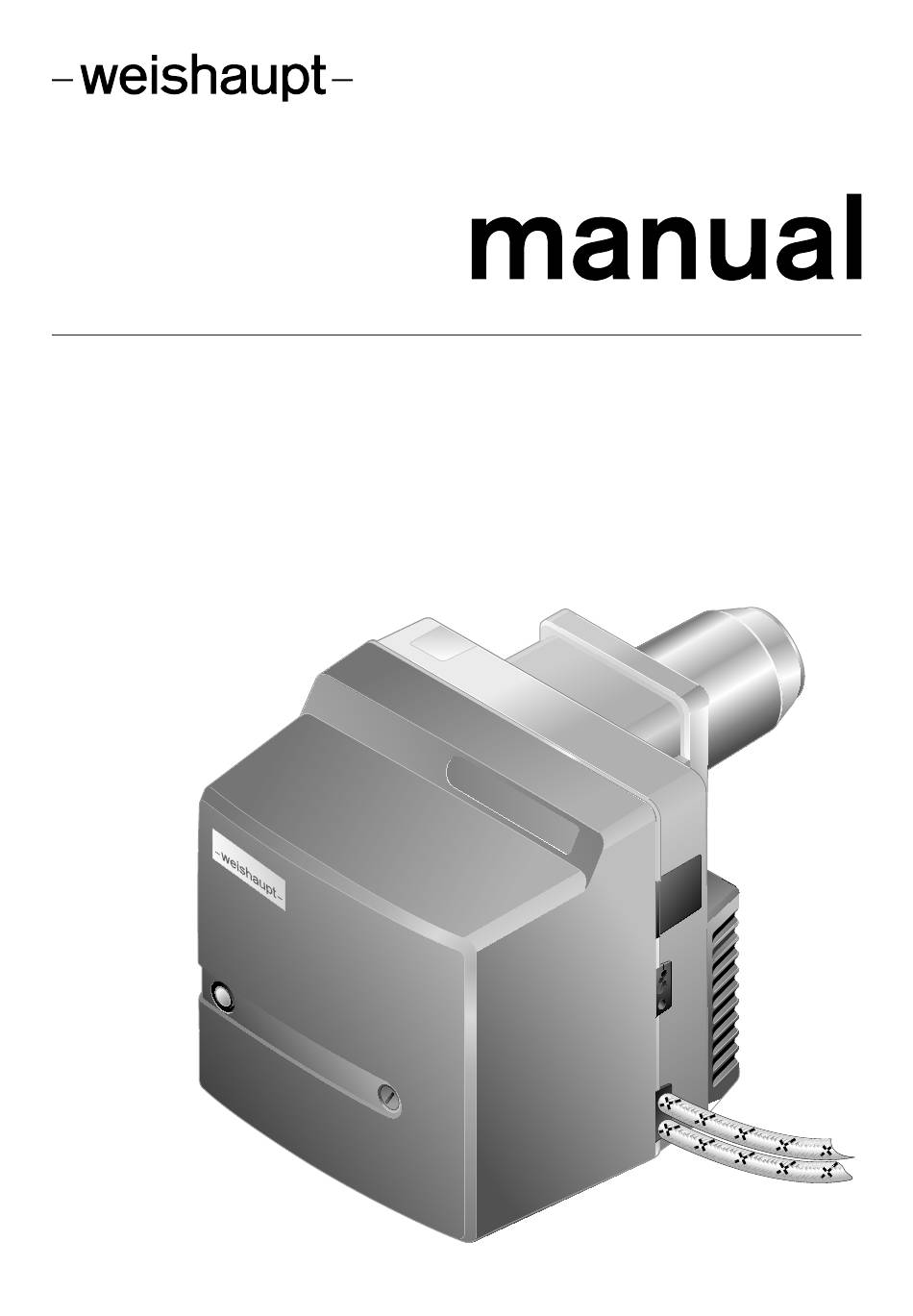

Montage- und Betriebsanleitung
Ölbrenner WL10/3-D Z
83292801 • 1/2014-03

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weishaupt WL 10 Serie

Inhaltszusammenfassung für Weishaupt WL 10 Serie

  • Seite 1 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 83292801 • 1/2014-03...

  • Seite 2: Konformitätserklärung

    Konformitätserklärung Sprachschlüssel 24110000 Max Weishaupt GmbH Anbieter: Max-Weishaupt-Straße Anschrift: D-88475 Schwendi Produkt: Ölbrenner Typ WL 10…-D Das oben beschriebene Produkt ist konform mit den Bestimmungen der Richtlinien: 2006 / 42 / EC 2006 / 95 / EC 2004 / 108 / EC Dieses Produkt wird wie folgt gekennzeichnet: Schwendi, 20.11.2013...

  • Seite 3: Inhaltsverzeichnis

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z Benutzerhinweise ........................5 Benutzerführung ....................5 1.1.1 Symbole ......................... 5 1.1.2 Zielgruppe ......................5 Gewährleistung und Haftung ................6 Sicherheit ............................ 7 Bestimmungsgemäße Verwendung ..............7 Sicherheitsmaßnahmen ..................7 2.2.1 Normalbetrieb ....................... 7 2.2.2 Elektrischer Anschluss ..................
  • Seite 4 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z Brenner einregulieren ..................32 Abschließende Arbeiten .................. 34 Verbrennung prüfen ..................35 Außerbetriebnahme ......................36 Wartung ............................37 Hinweise zur Wartung ..................37 Wartungsplan ....................38 Servicepositionen ..................... 39 Düse austauschen .................... 40 Zündelektroden einstellen ................40 Mischeinrichtung einstellen ................

  • Seite 5: Benutzerhinweise

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 1 Benutzerhinweise 1 Benutzerhinweise Diese Montage- und Betriebsanleitung ist Bestandteil vom Gerät und muss am Ein- Originalbetriebsanleitung satzort aufbewahrt werden. 1.1 Benutzerführung 1.1.1 Symbole Unmittelbare Gefahr mit hohem Risiko. Nichtbeachten führt zu schwerer Körperverletzung oder Tod.

  • Seite 6: Gewährleistung Und Haftung

    Einbau von Zusatzkomponenten, die nicht gemeinsam mit dem Gerät geprüft wur- den, ▪ Einbau von Brennraumeinsätzen, die die Ausbildung der Flamme verhindern, ▪ unsachgemäß durchgeführte Reparaturen, ▪ keine Verwendung von Weishaupt-Originalteilen, ▪ nicht geeignete Brennstoffe, ▪ Mängel in den Versorgungsleitungen, ▪ höhere Gewalt.

  • Seite 7: Sicherheit

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Der Brenner ist für den Betrieb an Wärmeerzeuger nach EN 303 und EN 267 ge- eignet. Wird der Brenner nicht an Feuerräumen nach EN 303 und EN 267 betrieben, muss eine sicherheitstechnische Beurteilung der Verbrennung und der Flammenstabilität in den verschiedenen Prozesszuständen und an den Abschaltgrenzen der Feue- rungsanlage erfolgen und dokumentiert werden.

  • Seite 8: Bauliche Veränderungen

    Ölbrenner WL10/3-D Z 2 Sicherheit 2.3 Bauliche Veränderungen Umbaumaßnahmen sind nur mit schriftlicher Zustimmung der Max Weishaupt GmbH zulässig. ▪ Nur Zusatzkomponenten einbauen, die gemeinsam mit dem Gerät geprüft wurden, ▪ keine Brennraumeinsätze verwenden, die den Ausbrand der Flamme behindern, ▪...

  • Seite 9: Produktbeschreibung

    3.1 Typenschlüssel WL10/3-D Z Baureihe: W-Brenner Brennstoff: Heizöl EL Baugröße Leistungsgröße Konstruktionsstand Ausführung: zweistufig 3.2 Serialnummer Die Serialnummer auf dem Typenschild identifiziert das Produkt eindeutig. Sie ist für den Weishaupt-Kundendienst erforderlich. 1 Typenschild Ser. Nr. 9-71 83292801 • 1/2014-03 • Et...

  • Seite 10: Funktion

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 3 Produktbeschreibung 3.3 Funktion 3.3.1 Luftzufuhr Luftklappe Luftklappe Die Luftklappe reguliert die Luftmenge für die Verbrennung. Über einen Stellantrieb steuert der Feuerungsmanager die Luftklappe. Bei Brennerstillstand schließt die Luft- klappe automatisch. Dadurch wird die Auskühlung des Wärmeerzeugers reduziert. Gebläserad Das Gebläserad fördert die Luft vom Ansauggehäuse in den Flammkopf.

  • Seite 11: Elektrische Teile

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 3 Produktbeschreibung 3.3.3 Elektrische Teile Feuerungsmanager Der Feuerungsmanager W-FM ist die zentrale Steuerungseinheit des Brenners. Er steuert den Funktionsablauf und überwacht die Flamme. Brennermotor Der Brennermotor treibt das Gebläserad und die Ölpumpe an. Zündgerät Das elektronische Zündgerät erzeugt an den Elektroden einen Funken, der das Brennstoff-Luft-Gemisch entzündet.

  • Seite 12: Programmablauf

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 3 Produktbeschreibung 3.3.4 Programmablauf Vorbelüftung Bei Wärmeanforderung startet nach der Anlaufwartezeit (T ) der Brennermotor. Der Stellantrieb fährt in Luftklappenposition für Stufe 1. Der Feuerraum wird vorbelüftet. Zündung Mit der Vorbelüftungszeit (T ) startet die Zündung. Brennstofffreigabe Nach der Vorbelüftungszeit (T ) öffnet das Magnetventil Y11 und gibt den Brennstoff...
  • Seite 13 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 3 Produktbeschreibung W-FM 10 T1 T2 T6 T8 H2 H3 Flammenfühler Anlaufwartezeit: 3,5 s Temperatur- oder Druckbegrenzer Nachbelüftungszeit: 1,2 s Temperatur- oder Druckregler Nachzündzeit: 4,6 s Temperatur- oder Druckregler Stufe 2 Sicherheitszeit: 4,6 s Kontrolllampe Betrieb (optional) Vorbelüftungszeit: 16,2 s Kontrolllampe Stufe 2 (optional)

  • Seite 14: Technische Daten

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 3 Produktbeschreibung 3.4 Technische Daten 3.4.1 Zulassungsdaten PIN 92/42/EWG CE 0036 0333/02 DIN CERTCO 5G1005/... Grundlegende Normen EN 267: 2011 EN 60335-2-102 und EN 60335-1 EN 61000-6-1 und EN 61000-6-3 3.4.2 Elektrische Daten Netzspannung/Netzfrequenz 230 V / 50 Hz Leistungsaufnahme Start 335 W...

  • Seite 15: Emissionen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 3 Produktbeschreibung 3.4.5 Emissionen Abgas Der Brenner entspricht nach EN 267 der Emissionsklasse 3. Die NO -Werte werden beeinflusst durch: ▪ Feuerraumabmessung, ▪ Abgasführung, ▪ Brennstoff, ▪ Verbrennungsluft (Temperatur und Feuchte), ▪ Mediumtemperatur. Schall Zweizahl-Geräuschemissionswerte nach ISO 4871 gemessener Schallleistungspegel L (re 1 pW)

  • Seite 16: Leistung

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 3 Produktbeschreibung 3.4.6 Leistung Feuerungswärmeleistung Feuerungswärmeleistung 50 ... 100 kW 4,2 ... 8,4 kg/h Flammkopf W10/3-D Die Öldurchsatzangaben beziehen sich auf einen Heizwert von 11,9 kWh/kg bei Heizöl EL. Arbeitsfeld Arbeitsfeld nach EN 267. Die Leistungsangaben beziehen sich auf eine Aufstellungshöhe von 500 m über NN.

  • Seite 17: Abmessungen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 3 Produktbeschreibung 3.4.7 Abmessungen Brenner –weishaupt– 32 mm 330 mm 345 mm 1 140 mm ohne Flammkopfverlängerung 240 mm bei Flammkopfverlängerung (100 mm) 340 mm bei Flammkopfverlängerung (200 mm) 440 mm bei Flammkopfverlängerung (300 mm) 17-71 83292801 •...

  • Seite 18: Gewicht

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 3 Produktbeschreibung 3.4.8 Gewicht Brenner ca. 14 kg 18-71 83292801 • 1/2014-03 • Et...

  • Seite 19: Montage

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 4 Montage 4 Montage 4.1 Montagebedingungen Brennertyp und Arbeitsfeld Brenner und Wärmeerzeuger müssen aufeinander abgestimmt sein. ▶ Brennertyp und Brennerleistung prüfen. Aufstellraum ▶ Vor der Montage sicherstellen, dass: ▪ der Platz für die Normal- und Serviceposition ausreicht (s. Kap. 3.4.7), ▪...

  • Seite 20: Düse Auswählen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 4 Montage 4.2 Düse auswählen ▶ Düsengröße ermitteln. Lastaufteilung Die Leistungsaufteilung vom Brenner erfolgt über eine Druckumschaltung an der Öl- pumpe. Üblicherweise übernimmt die Stufe 1 ca. 65 % vom maximalen Öldurchsatz (ggf. ist eine andere Aufteilung erforderlich).

  • Seite 21: Brenner Montieren

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 4 Montage 4.3 Brenner montieren Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. ▶ Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. ▶ GEFAHR Gegen unerwartetes Wiedereinschalten sichern. ▶ Brennerflansch 1 vom Brennergehäuse entfernen. ▶...

  • Seite 22: Brenner Um 180° Drehen (Optional)

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 4 Montage 4.3.1 Brenner um 180° drehen (optional) Folgende Teile sind für die Umbaumaßnahmen erforderlich: ▪ Aufnahme Stellantrieb mit Befestigungsschrauben (4 x 12 Reform) ▪ Welle (58,8 mm) ▪ Befestigungsschrauben für Stellantrieb (M4 x 30 metrisch) ▪...
  • Seite 23 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 4 Montage ▶ Schraube 1 an der Stauscheibe lösen und Stauscheibe um 180° drehen. ▶ Düse montieren (s. Kap. 9.4). ▶ Zündelektroden einstellen (s. Kap. 9.5). ▶ Düsenabstand prüfen und ggf. einstellen (s. Kap. 9.6). ▶...

  • Seite 24: Installation

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 5 Installation 5 Installation 5.1 Ölversorgung EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten. Bedingungen für Ölpumpe prüfen Saugwiderstand max 0,4 bar Vorlaufdruck max 2 bar Vorlauftemperatur max 60 °C An der Pumpe gemessen. Bedingungen für Ölschläuche prüfen Länge 1200 mm...
  • Seite 25 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 5 Installation Ölversorgung anschließen Schaden an der Ölpumpe durch falschen Anschluss Vertauschen von Vor- und Rücklauf kann die Ölpumpe beschädigen. ▶ Ölschläuche richtig am Vor- und Rücklauf der Pumpe anschließen. VORSICHT ▶ Ölschläuche mit Halter 4 und Tülle 3 am Brenner befestigen. 1 Rücklauf 2 Vorlauf ▶...

  • Seite 26: Elektroanschluss

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 5 Installation 5.2 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. ▶ Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. ▶ GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Der Elektroanschluss darf nur von elektrotechnisch ausgebildetem Fachpersonal durchgeführt werden.

  • Seite 27: Bedienung

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 6 Bedienung 6 Bedienung 6.1 Bedienfeld Schaden am Feuerungsmanager durch falsche Bedienung Gewaltsames Drücken der Leuchttaste kann den Feuerungsmanager zerstören. ▶ Leuchttaste nur leicht drücken. VORSICHT Die Leuchttaste am Feuerungsmanager hat die Funktionen: ▪ Betriebszustand anzeigen (s.

  • Seite 28: Inbetriebnahme

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur qualifiziertes Fachpersonal durchführen. Nur eine korrekt durchgeführte Inbetriebnahme gewährleistet die Betriebssicherheit des Brenners. ▶ Vor der Inbetriebnahme sicherstellen, dass: ▪ alle Montage- und Installationsarbeiten ordnungsgemäß durchgeführt sind, ▪...

  • Seite 29: Messgeräte Anschließen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 7 Inbetriebnahme 7.1.1 Messgeräte anschließen Druckmessgerät und Strommessgerät ▪ Druckmessgerät für Druck vor der Mischeinrichtung. ▪ Strommessgerät für Flammensignal. ▶ Druckmessgerät 2 anschließen. Prüfadapter Nr. 13 erforderlich (Bestell-Nr. 240 050 12 05 2). ▶ Stecker Nr.

  • Seite 30: Brenner Voreinstellen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 7 Inbetriebnahme 7.1.2 Brenner voreinstellen Mischeinrichtung entsprechend der geforderten Feuerungswärmeleistung einstellen. Dazu Stauscheibenstellung und Luftklappenstellung aufeinander abstimmen. Stauscheibenstellung und Luftklappenstellung ermitteln Brenner nicht außerhalb des Arbeitsfeldes betreiben. ▶ Erforderliche Stauscheibenstellung (Maß X) und Luftklappenstellung aus Dia- gramm ermitteln und notieren.
  • Seite 31 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 7 Inbetriebnahme Stauscheibe einstellen Bei Maß X = 0 mm ist der Anzeigebolzen bündig mit dem Düsenstock-Deckel. ▶ Einstellschraube 1 drehen, bis Maß X dem ermittelten Wert entspricht. Endschalter Luftklappe voreinstellen ▶ Position vom Endschalter ST0 prüfen und ggf. einstellen. ▶...

  • Seite 32: Brenner Einregulieren

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 7 Inbetriebnahme 7.2 Brenner einregulieren ▶ Während der Inbetriebnahme prüfen: ▪ Flammensignal (s. Kap. 7.1.1), ▪ Saugwiderstand bzw. Vorlaufdruck Ölpumpe (s. Kap. 5.1). 1. Mischdruck ermitteln Feuerungswärmeleistung in kW Mischdruck in mbar Stufe 1 Stufe 2 Richtwerte, die je nach Feuerraumwiderstand abweichen können.
  • Seite 33 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 7 Inbetriebnahme Pumpendruck für Stufe 2 einstellen Wärmeanforderung für Stufe 2 erforderlich (Kontakt T6/T8 geschlossen): ▶ 4-poligen Anschlussstecker einstecken. ✓ Brenner fährt in Stufe 2. Der Pumpendruck muss entsprechend der Düsenauswahl eingestellt werden. ▶ Pumpendruck am Manometer prüfen.

  • Seite 34: Abschließende Arbeiten

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 7 Inbetriebnahme 6. Startverhalten und Zuschaltpunkt prüfen ▶ Brenner ausschalten. ▶ 4-poligen Anschlussstecker einstecken. ▶ Brenner neu starten. ▶ Startverhalten prüfen. ▶ Zuschaltpunkt Stufe 2 prüfen: ▪ Luftüberschussphase vor dem Umschalten darf nicht zu groß sein, ▪...

  • Seite 35: Verbrennung Prüfen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 7 Inbetriebnahme 7.4 Verbrennung prüfen Abgasmessungen durchführen, damit die Anlage umweltfreundlich, wirtschaftlich und fehlerfrei arbeitet. Luftüberschuss ermitteln ▶ Luftklappe bei entsprechender Stufe langsam schließen, bis Verbrennungsgrenze erreicht wird (Rußzahl ca. 1). ▶ -Gehalt messen und dokumentieren. ▶...

  • Seite 36: Außerbetriebnahme

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 8 Außerbetriebnahme 8 Außerbetriebnahme Bei Betriebsunterbrechung: ▶ Brenner ausschalten. ▶ Brennstoff-Absperreinrichtungen schließen. 36-71 83292801 • 1/2014-03 • Et...

  • Seite 37: Wartung

    Komponenten die erhöhten Verschleiß aufweisen oder deren Auslegungslebensdau- er überschritten ist bzw. vor der nächsten Wartung überschritten wird, sollen vor- sorglich ausgetauscht werden (s. Kap. 9.2). Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Instandsetzungsarbeiten an folgenden Bauteilen darf nur der jeweilige Hersteller oder dessen Beauftragter durchführen:...

  • Seite 38: Wartungsplan

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.2 Wartungsplan Komponente Kriterium Wartungsmaßnahme ▶ Gebläserad Verschmutzung Reinigen. ▶ Beschädigung Austauschen. ▶ Luftführung Verschmutzung Reinigen. ▶ Luftklappe Verschmutzung Reinigen. ▶ Zündleitung Beschädigung Austauschen. ▶ Zündelektrode Verschmutzung Reinigen. ▶ Beschädigung/Abnutzung Austauschen. ▶ Feuerungsmanager 250 000 Inbetriebsetzungen erreicht Empfehlung austauschen.

  • Seite 39: Servicepositionen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.3 Servicepositionen Hinweise zur Wartung beachten (s. Kap. 9.1). ▶ Schrauben 1 entfernen. ▶ Ggf. Ölschläuche entfernen. Wenn der Brenner in Serviceposition B eingehängt wird: ▶ Stellantriebstecker 2 ausstecken. ▶ Brenner in gewünschte Serviceposition einhängen. Serviceposition A Serviceposition B 39-71...

  • Seite 40: Düse Austauschen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.4 Düse austauschen Hinweise zur Wartung beachten (s. Kap. 9.1). Düse nicht reinigen, stets neue Düse verwenden. ▶ Brenner in Serviceposition A einhängen (s. Kap. 9.3). ▶ Zündkabel 2 abziehen. ▶ Schraube 5 lösen und Stauscheibe 1 entfernen. ▶...

  • Seite 41: Mischeinrichtung Einstellen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.6 Mischeinrichtung einstellen Hinweise zur Wartung beachten (s. Kap. 9.1). Düsenabstand einstellen ▶ Brenner in Serviceposition A einhängen (s. Kap. 9.3). ▶ Einstelllehre ansetzen und Maß A (5,0 mm) prüfen. Wenn der gemessene Wert von Maß A abweicht: ▶...

  • Seite 42: Mischeinrichtung Ausbauen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.7 Mischeinrichtung ausbauen Hinweise zur Wartung beachten (s. Kap. 9.1). ▶ Zündleitung 1 ausstecken. ▶ Ölleitung 3 entfernen. ▶ Flammenfühler 4 herausnehmen. ▶ Schrauben 2 lösen. ▶ Mischeinrichtung bis zur Aussparung nach links drehen und herausnehmen. 42-71 83292801 •...

  • Seite 43: Luftregler Ausbauen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.8 Luftregler ausbauen Hinweise zur Wartung beachten (s. Kap. 9.1). ▶ Stellantriebstecker 5 ausstecken. ▶ Brenner in Serviceposition A einhängen (s. Kap. 9.3). ▶ Schrauben 1 entfernen. ▶ Ansauggehäuse 3 abnehmen. ▶ Schrauben 4 entfernen.

  • Seite 44: Winkelgetriebe Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.9 Winkelgetriebe aus- und einbauen Hinweise zur Wartung beachten (s. Kap. 9.1). Ausbau ▶ Stellantriebstecker 3 am Feuerungsmanager ausstecken. ▶ Stellantrieb 9 entfernen. ▶ Rahmen 4 entfernen. ▶ Winkelgetriebe 5 entfernen. Einbau Schaden am Stellantrieb durch Bewegen der Nabe Stellantrieb kann beschädigt werden.

  • Seite 45: Ölpumpe Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.10 Ölpumpe aus- und einbauen Hinweise zur Wartung beachten (s. Kap. 9.1). Ausbau ▶ Stecker 1 ausstecken. ▶ Ölschläuche 5 entfernen. ▶ Ölleitung 3 entfernen. ▶ Schrauben 2 lösen und Ölpumpe herausziehen. Einbau ▶...

  • Seite 46: Gebläserad Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.11 Gebläserad aus- und einbauen Hinweise zur Wartung beachten (s. Kap. 9.1). Ausbau ▶ Gehäusedeckel in Serviceposition B einhängen (s. Kap. 9.3). ▶ Gewindestift 1 entfernen und Gebläserad abziehen. Einbau ▶ Neuen Gewindestift 1 am Gebläserad anschrauben. ▶...

  • Seite 47: Ölpumpenfilter Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.13 Ölpumpenfilter aus- und einbauen Hinweise zur Wartung beachten (s. Kap. 9.1). Ausbau ▶ Brennstoff-Absperreinrichtung schließen. ▶ Schrauben 1 entfernen. ▶ Pumpendeckel abnehmen. ▶ Filter 3 und Dichtung 2 austauschen. Einbau ▶ Filter in umgekehrter Reihenfolge einbauen, dabei auf saubere Dichtflächen ach- ten.

  • Seite 48: Sicherung Austauschen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.14 Sicherung austauschen Hinweise zur Wartung beachten (s. Kap. 9.1). Schaltplan beachten (s. Kap. 12.1). ▶ Alle Stecker am Feuerungsmanager ausstecken. ▶ Schrauben am Feuerungsmanager entfernen. ▶ Feuerungsmanager abnehmen. ▶ Sicherung (6,3 AT) austauschen. 48-71 83292801 •...

  • Seite 49: Fehlersuche

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 10 Fehlersuche 10 Fehlersuche 10.1 Vorgehen bei Störung Schaden durch unsachgemäße Instandsetzung Die Feuerungsanlage kann beschädigt werden. ▶ Nicht mehr als 2 Entriegelungen hintereinander durchführen. ▶ VORSICHT Qualifiziertes Fachpersonal muss die Störungsursache beseitigen. Der Feuerungsmanager erkennt Unregelmäßigkeiten des Brenners und zeigt diese mit der Leuchttaste an.

  • Seite 50: Fehler Beheben

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 10 Fehlersuche 10.2 Fehler beheben 10.2.1 Fehlercode mit Verriegelung Fehlercode Fehler Ursache Behebung ▶ 2 x blinken keine Brennstoffversorgung Tank leer Tanken. ▶ Absperreinrichtung ge- Absperreinrichtung öff- keine Flamme, schlossen nen. Ende Sicherheitszeit ▶ Ölpumpe fördert kein Öl Ölversorgung undicht Ölversorgung prüfen.
  • Seite 51 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 10 Fehlersuche Fehlercode Fehler Ursache Behebung ▶ 6 x blinken Stellantrieb erreicht Zielpo- Stellantriebstecker ausge- Stellantriebstecker ein- sition nicht innerhalb 10 Se- steckt stecken. Fehler Stellantrieb kunden ▶ Stellantrieb defekt Stellantrieb prüfen, ggf. austauschen. ▶...

  • Seite 52: Fehlercode Ohne Verriegelung

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 10 Fehlersuche 10.2.2 Fehlercode ohne Verriegelung Fehlercode Ursache Behebung ▶ grün/rot blinkend Fremdlicht vor Wärmeanforde- Fremdlichtquelle suchen und beseitigen. rung ▶ rot/orange blinkend mit Pause Überspannung Externe Spannungsversorgung prüfen. ▶ orange/rot blinkend Unterspannung Externe Spannungsversorgung prüfen. ▶...

  • Seite 53: Betriebsprobleme

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 10 Fehlersuche 10.2.3 Betriebsprobleme Beobachtung Ursache Behebung ▶ Ölpumpe macht starke mechani- Ölpumpe saugt Luft Ölversorgung auf Dichtheit prüfen. sche Geräusche ▶ hohes Vakuum in der Ölleitung Filter reinigen. ▶ Ölversorgung prüfen. ▶ Öldüse zerstäubt ungleichmäßig Düse verstopft/verschmutzt Düse austauschen (s.

  • Seite 54: Ersatzteile

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 11 Ersatzteile 11 Ersatzteile 1.01 1.22 1.18 1.06 1.20 1.08 1.07 1.21 1.03 1.02 1.20 1.19 1.17 1.04 1.12 1.17 1.14 1.13 1.10 1.09 1.14 1.13 1.05 1.11 1.16 1.15 54-71 83292801 • 1/2014-03 • Et...
  • Seite 55 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Abdeckhaube komplett 241 110 01 11 2 1.02 Schraube M8 x 15 142 013 01 15 7 1.03 Scheibe 7 x 18 430 016 1.04 Brennergehäuse 241 110 01 30 7 1.05 Ansauggehäuse komplett 241 110 01 08 2...
  • Seite 56 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 11 Ersatzteile 2.17 2.07 2.04 2.08 2.05 2.09 2.10 2.06 2.02 2.11 2.12 2.01 2.13 2.14 2.16 2.18 2.03 2.19 2.20 2.21 56-71 83292801 • 1/2014-03 • Et...
  • Seite 57 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Motor ECK03/H-2 230V 50Hz 130W 652 110 2.02 Schraube M4 x 10 409 323 2.03 Kondensator 5,0 uF 420V, AC, DB 713 474 2.04 Luftleitblech 241 110 01 32 7 2.05 Gebläserad TLR 157 x 47 S1 50 Hz 241 110 08 04 2...
  • Seite 58 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 11 Ersatzteile 3.05 3.03 3.02 3.04 3.01 3.07 3.08 3.06 3.08 58-71 83292801 • 1/2014-03 • Et...
  • Seite 59 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Pumpe AT2V 45C 601865 – Filtersatz mit Dichtung 601 107 3.02 Magnetspule T80 Suntec 220-240V 50-60Hz 604 495 3.03 Steckkupplung 652 135 3.04 Ölleitung Pumpe-Düsenstock 241 110 06 01 8 3.05 Verschraubung XG 04-LL 452 020...
  • Seite 60 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 11 Ersatzteile 4.23 4.01 4.21 4.20 4.19 4.22 4.02 4.24 4.03 4.15 4.15 4.25 4.14 4.04 4.12 4.13 4.18 4.11 4.17 4.16 4.07 4.05 4.08 4.06 4.10 4.09 60-71 83292801 • 1/2014-03 • Et...
  • Seite 61 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.01 Düsenstock komplett – Standard 241 110 10 03 0 – 100 mm verlängert* 240 110 10 04 0 – 200 mm verlängert* 240 110 10 05 0 – 300 mm verlängert* 240 110 10 06 0 4.02 Stauscheibe...
  • Seite 62 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 11 Ersatzteile 4.23 4.01 4.21 4.20 4.19 4.22 4.02 4.24 4.03 4.15 4.15 4.25 4.14 4.04 4.12 4.13 4.18 4.11 4.17 4.16 4.07 4.05 4.08 4.06 4.10 4.09 62-71 83292801 • 1/2014-03 • Et...
  • Seite 63 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.25 Öldüse – 1,00 gph 60°S Steinen 612 207 – 1,10 gph 60°S Steinen 612 208 – 1,25 gph 60°S Steinen 612 210 – 1,35 gph 60°S Steinen 612 211 –...
  • Seite 64 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 11 Ersatzteile 5.08 5.09 5.10 5.05 5.06 5.04 5.07 5.01 5.02 5.03 5.11 5.13 5.12 64-71 83292801 • 1/2014-03 • Et...
  • Seite 65 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.01 Feuerungsmanager W-FM 10, 230 V / 50/60 Hz 600 475 – Feinsicherung 6,3 AT 722 024 5.02 Adapterring 22 x 4 für Verlängerung 600 358 5.03 Entriegelungsknopfverlängerung AGK20.19 600 357 5.04 Abdeckclip AGK63...

  • Seite 66: Technische Unterlagen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 12 Technische Unterlagen 12 Technische Unterlagen 12.1 Schaltplan Ggf. bei Sonderausführung beiliegenden Schaltplan beachten. W-FM 10 6,3A X5:1 X3:11 X4:1 L PE N T1 T2 S3 B4 B5 T6 T7 T8 max 16A L PE N 230 V / 50 Hz Sicherung extern Temperatur- oder Druckbegrenzer...
  • Seite 67 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 12 Technische Unterlagen X3:3 X3:4 X3:13 X3:12 X3:5 X3:1 X3:6 Flammenfühler Motorkondensator Brennermotor Zeitzähler (optional) Zündgerät Antiheberventil (optional) Magnetventil Stufe 1 Magnetventil Stufe 2 67-71 83292801 • 1/2014-03 • Et...

  • Seite 68: Projektierung

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 13 Projektierung 13 Projektierung 13.1 Ölversorgung EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten. Allgemeine Hinweise zur Ölversorgung ▪ Bei Stahltanks kein Kathodenschutzsystem einsetzen. ▪ Bei Öltemperaturen < 5 °C können durch Paraffinausscheidungen Leitungen, Öl- filter und Düsen verstopfen.
  • Seite 69 Ölschläuche richtig am Vor- und Rücklauf der Pumpe anschließen. VORSICHT Im Einstrangbetrieb muss ein automatischer Entlüfter vor der Brennerpumpe installiert werden. Zweistrangbetrieb Die Ölpumpe entlüftet im Zweistrangbetrieb automatisch. Ringleitungsbetrieb Bei mehreren Brennern empfiehlt Weishaupt eine Ringleitung. 69-71 83292801 • 1/2014-03 • Et...

  • Seite 70: Stichwortverzeichnis

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 14 Stichwortverzeichnis Flammensignal ..............29 Flammkopf ................16 Abgasmessung ..............35 Flammkopfverlängerung ............19 Abgastemperatur ..............35 Flammrohr ..............19, 21 Abgasverlust ................35 Fremdluftansaugung ............. 7, 16 Abmessung ................17 Amperemeter ...............29 Ansauggehäuse ..............43 Anzeige .................27 Gebläsedruck ..............29 Anzeigebolzen ............. 31, 41 Gebläsemotor ..............46 Arbeitsfeld ................16 Gebläserad ..............
  • Seite 71 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 14 Stichwortverzeichnis Pulsieren ................53 Zeitzähler ................67 Pumpe ............10, 24, 29, 45, 47 Zerstäubungsdruck ..........20, 32, 33 Pumpendruck ..........20, 29, 32, 33 Zulassungsdaten ..............14 Zulaufdruck ..............24, 68 Zulauftemperatur ..............24 Zündelektrode ..............40 Ringleitung ................69 Zündgerät ..............
  • Seite 72 Max Weishaupt GmbH · 88475 Schwendi Weishaupt in Ihrer Nähe? Adressen, Telefonnummern usw. finden sie unter www.weishaupt.de Änderungen aller Art vorbehalten. Nachdruck verboten. Das komplette Programm: zuverlässige Technik und schneller, professioneller Service W-Brenner bis 570 kW Wandhängende Brennwert- systeme für Öl und Gas bis 240 kW Die millionenfach bewährten Kompaktbrenner...
