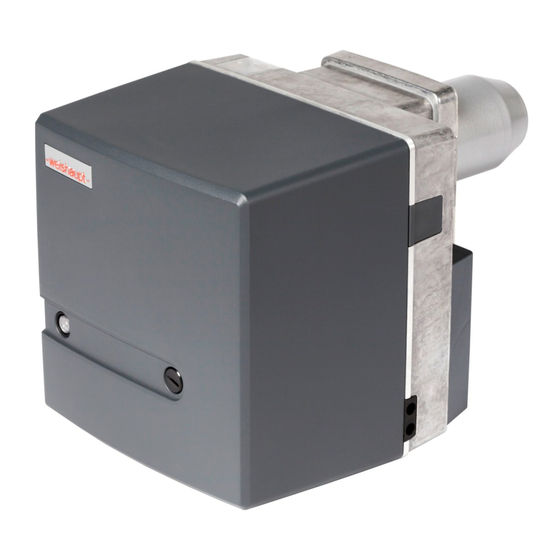

- Seite 1 Montage- und Betriebsanleitung 83058301 - 1/2003 Weishaupt-Ölbrenner WL5/1-B, WL5/2-B WL5/1-B Ausf. H...
- Seite 2 Konformitätserklärung nach ISO/IEC Guide 22 Anbieter: Max Weishaupt GmbH Anschrift: Max Weishaupt Straße D-88475 Schwendi Produkt: Ölbrenner mit Gebläse Typ: WL5/1-B WL5/2-B Die oben beschriebene Produkte sind konform mit Dokument-Nr.: EN 267 EN 292 EN 50 081-1 EN 50 082-1 EN 60 335 Gemäß...
-
Seite 3: Inhaltsverzeichnis
Inhalt Grundlegende Hinweise Sicherheitshinweise Technische Beschreibung 3.1 Bestimmungsgemäße Verwendung 3.2 Funktion Montage 4.1 Sicherheitshinweise zur Montage 4.2 Auslieferung, Transport, Lagerung 4.3 Vorbereitungen zur Montage Ölversorgung 4.5 Brennermontage 4.6 Elektroanschluss 4.7 Düsenauswahl Inbetriebnahme und Betrieb 5.1 Sicherheitshinweise zur Erstinbetriebnahme 5.2 Maßnahmen vor der Erstinbetriebnahme 5.3 Erstinbetriebnahme und Einregulierung 5.4 Außerbetriebnahme 5.5 Funktionsablauf und Schaltplan... -
Seite 4: Grundlegende Hinweise
Beauftragten der Erstellerfirma oder durch einen anderen Fachkundigen überprüft werden soll. Um eine regelmäßige • ist von allen Personen zu beachten, die am Gerät Überprüfung sicherzustellen, empfiehlt -weishaupt- einen arbeiten. Wartungsvertrag. Symbol- und Hinweiserklärung Der Lieferant soll den Betreiber spätestens anlässlich der Dieses Symbol kennzeichnet Hinweise deren Übergabe mit der Bedienung der Anlage vertraut machen... -
Seite 5: Sicherheitshinweise
2 Sicherheitshinweise Gefahren im Umgang mit dem Gerät Gefahren durch elektrische Energie Weishaupt Produkte sind entsprechend den gültigen • Arbeiten an der elektrischen Versorgung von einer Normen und Richtlinien und den anerkannten sicherheits- Elektro-Fachkraft ausführen lassen. technischen Regeln gebaut. Dennoch können bei unsach- •... -
Seite 6: Technische Beschreibung
Technische Beschreibung 3.1 Bestimmungsgemäße Verwendung Der Weishaupt Ölbrenner WL5 ist geeignet: Der Ölbrenner WL5 ist in 2 Leistungsgrößen WL5/1-B • für den Anbau an Wärmeerzeuger nach EN 226 und und WL5/2-B erhältlich. Die Ausführung H ist noch EN303-2 bzw. DIN4702-1 zusätzlich mit einer Ölvorwärmung ausgestattet. -
Seite 7: Funktion
3.2 Funktion Brennerart Programmablauf • Vollautomatischer Ölzerstäubungs-Brenner mit Gebläse. Wärmeanforderung durch den Kesselregler: • Einstufige Betriebsweise • Gebläseanlauf - Vorbelüftung des Feuerraumes, Zündung • Brennstofffreigabe – Magnetventil öffnet Digitaler Feuerungsmanager • Flammenbildung Merkmale: • Schutz durch interne Gerätesicherung Regelabschaltung: • steuert und überwacht alle Brennerfunktionen •... - Seite 8 Ölpumpe AL30C Ölpumpe AL30C • Pumpe für Heizöl EL • eingebautes Druckregelventil • ein Magnetventil 5; stromlos geschlossen • Umleitstopfen zur Umstellung von Zweistrang- auf Einstrangsystem Technische Daten: Druckbereich der Pumpe ___________________8…15 bar Förderleistung _______________________________40 l/h Werkseinstellung ____________________________12 bar Entlüftung ‘...
-
Seite 9: Montage
4 Montage 4.1 Sicherheitshinweise zur Montage Anlage spannungslos schalten Vor Beginn der Montagearbeiten Haupt- und Gefahrenschalter ausschalten. Die Nichtbeachtung kann zu Stromschlägen GEFAHR führen. Schwere Verletzungen oder Tod können die Folge sein. 4.2 Auslieferung, Transport, Lagerung Lieferung prüfen Lagerung Prüfen Sie die Lieferung auf Transportschäden. Ist die Beachten Sie die zulässige Umgebungstemperatur bei Lieferung beschädigt, melden Sie dies dem Lieferant. - Seite 10 Bei Verwendung von Antiheberventilen ist der Druck- verlust über das Ventil nach Herstellerangaben zu berücksichtigen. Œ Œ -weishaupt- empfiehlt den Einbau eines Magnetventils 2 in der Zulaufleitung. Das Magnetventil muss verzögert schließen und eine Druckentlastung in Richtung Öllager- –H behälter aufweisen.
-
Seite 11: Brennermontage
4.5 Brennermontage Wärmeerzeuger vorbereiten Ausmauerung und Bohrbild Das Bild zeigt ein Ausmauerungsbeispiel für Wärme- erzeuger ohne gekühlte Vorderwand. Die Stärke der Aus- Ausmauerung mauerung darf die Flammkopfvorderkante nicht überragen. Die Ausmauerung darf jedoch konisch (≥60°) verlaufen. Flanschdichtung Bei Wärmeerzeugern mit wassergekühlter Vorderwand kann die Ausmauerung entfallen, sofern der Kessel- hersteller keine anderen Angaben macht. -
Seite 12: Elektroanschluss
Sprühcharakteristik und Sprühwinkel ändern sich in Abhängigkeit vom Zerstäubungsdruck. Abhängigkeit vom Zerstäubungsdruck. Umrechnung von der Feuerungswärmeleistung in [kW] Beispiel einer Düsenauswahl WL5/1-B, Ausf. H auf den Öldurchsatz in [kg/h]: Geforderte Feuerungswärmeleistung Q = 22,6kW Öldurchsatz [kg/h] = Feuerungswärmeleistung [kW] /11,9 ergibt einen Öldurchsatz... -
Seite 13: Inbetriebnahme Und Betrieb
5 Inbetriebnahme und Betrieb 5.1 Sicherheitshinweise zur Erstinbetriebnahme Die Erstinbetriebnahme der Feuerungsanlage darf nur Außerdem müssen die ordnungsgemäße Absicherung der vom Ersteller, Hersteller oder einem anderen von diesen Stromkreise und die Maßnahmen für Berührungsschutz benannten Fachkundigen durchgeführt werden. Dabei von elektrischen Einrichtungen und der gesamten Verdrah- sind alle Regel-, Steuer- und Sicherheitseinrichtungen auf tung geprüft werden. -
Seite 14: Erstinbetriebnahme Und Einregulierung
Voreinstellwert anzeigt. (Skala ist nicht sichtbar). Luftklappe einstellen Grundeinstellwerte Luftklappe kg/h Feuerungswärmeleistung Luftklappe einstellen am Stellantrieb (Option) Beispiel Grundeinstellwerte WL5/1-B, Ausf. H Feuerungswärmeleistung Q bei 12 bar Pupendruck: 22,6 kW Stauscheibeneinstellung Daraus ergibt sich eine Stauscheibenstellung von ca.: 4,8 mm... -
Seite 15: Außerbetriebnahme
Richtwerte für Gebläsedruck vor der Mischeinrichtung Druck vor der Mischeinrichtung WL5 Ist der Brenner für die Erstinbetriebnahme nach den in den Diagrammen angegebenen Einstellwerten eingestellt, ergeben sich je nach Feuerraumdruckverhältnissen des Wärmeerzeugers die im Diagramm angegebenen Richt- werte für den Druck vor der Mischeinrichtung. Verpuffungsgefahr! CO-Bildung durch falsche Brennereinstellung. -
Seite 16: Funktionsablauf Und Schaltplan
5.5 Funktionsablauf und Schaltplan Funktionsablauf-Diagramm Ohne Ölvorwärmung: WL5/1-B; WL5/2-B Mit Ölvorwärmung: WL5/1-B, Ausf. H Signallampe Signallampe W-FM05 W-FM05 T1 T2 T1 T2 ϑ ϑ ϑ ϑ ϑ 6,3A 16 A 230V 1,N 50Hz 230V 1,N 50Hz Start mit Flammenbildung Start mit Flammenbildung... - Seite 17 Schaltplan W-FM05 Bus- Schnitt- stelle...
-
Seite 18: Bedienung W-Fm
5.6 Bedienung W-FM 05 Funktion Die im W-FM 05 integrierte Entstörtaste mit Signallampe Versehentliches Betätigen des Tasters unter 1 Sekunde: erfüllt folgende Funktionen: Meldung erlischt, Manager bleibt in Verriegelung. • Entriegelung bei Brennerstörung. • Übermittlung eines optischen Diagnosecodes (siehe Kap. 6). Entstörtaste nur bis zum Überwinden des •... -
Seite 19: Ursachen Und Beseitigung Von Störungen
6 Ursachen und Beseitigung von Störungen Der Brenner wird entweder außer Betrieb in Störstellung Um Schäden an der Anlage zu vermeiden, verriegelt vorgefunden (Signallampe leuchtet rot) oder der nicht mehr als 2 Entstörungen hintereinander Brennerbetrieb wird verhindert (Signallampe blinkt durchführen. orange/rot bzw. - Seite 20 Beobachtung Ursache Beseitigung Fortsetzung Signallampe rot blinkend Brückenstecker Nr. 12 fehlt Brückenstecker Nr. 12 einstecken (nur bei unbeheiztem Düsenstock) Kontakt im Stellantrieb schließt nicht Stellantrieb austauschen (nur bei unbeheiztem Düsenstock) rot flimmernd optische Datenübertragung aktiviert Entstörtaste > 5 Sek. drücken, (wird nicht genutzt) Feuerungsmanager wechselt wieder in den Diagnosecode...
- Seite 21 Beobachtung Ursache Beseitigung Magnetventil Magnetventil öffnet nicht Spule defekt Spule austauschen Signallampe rot/grün blinkend Fremdlicht Fremdlichtquelle suchen und beseitigen Magnetventil schließt nicht dicht Schmutzkörper in den Dichtflächen Ölpumpe austauschen bzw. im Magnetventil-Schutzsieb Düse ungleichmäßige Zerstäubung Bohrung teilweise verstopft Düse austauschen Düsenfilter stark verschmutzt Düse austauschen durch zu langen Gebrauch abgenutzt...
-
Seite 22: Wartung
Wartung 7.1 Sicherheitshinweise zur Wartung Unsachgemäß durchgeführte Wartungs- und Personalqualifikation Instandsetzungsarbeiten können schwere Wartungs- und Instandsetzungsarbeiten dürfen nur von Unfälle zur Folge haben. Personen können qualifiziertem Personal mit den entsprechenden Fach- dabei schwer verletzt oder getötet werden. kenntnissen durchgeführt werden. GEFAHR Beachten Sie unbedingt nachfolgende Sicherheitshinweise. -
Seite 23: Düse Aus- Und Einbauen
7.3 Düse aus- und einbauen Beachten Sie : Düsenwechsel Beim Lösen der Düse Düsenstock gegenhalten. Schlüsselweite Düsenstock SW19 Schlüsselweite Düse SW16 Bei Verschmutzung der Düse: • Düse nicht reinigen. • Stets neue Düse verwenden. Richtige Düse muss eingesetzt sein und auf festen Sitz kontrolliert werden. -
Seite 24: Mischeinrichtung Einstellen
Schraube lösen um Maß a einzustellen Grundeinstellmaße WL5/1-B WL5/2-B WL5/1-B, Ausf.-H 2,5…3 Zur Einstellung des Maßes a wird vorzugsweise die Ein- Einstellehre Stauscheibe stellehre für die Stauscheibe eingesetzt. Hinweise auf der Einstelllehre beachten. Schraube 4 lösen, Einstelllehre an Stauscheibe anlegen und Düse an die Einstelllehre führen. -
Seite 25: Düsenstock Aus- Und Einbauen
7.6 Düsenstock aus- und einbauen Hinweis Die Abb. zeigt den Ausbau eines unbeheizten Düsenstocks. Bei der Ausführung H müssen zusätzlich die Stecker 11 und 12 am Feuerungsmanager gezogen und die Rücklaufleitung des Düsen- stocks an der Pumpe gelöst werden. 7.7 Heizelement und Freigabethermostat aus- und einbauen (Ausf. H) Heizelement nur mit geeignetem Werkzeug entfernen (z.B.: Zange) . -
Seite 26: Gehäusedeckel Aus- Und Einbauen Und Serviceposition
7.8 Gehäusedeckel aus- und einbauen und Serviceposition... -
Seite 27: Ölpumpe, Gebläsemotor Und Gebläserad Aus- Und Einbauen
7.9 Ölpumpe, Gebläsemotor und Gebläserad aus- und einbauen Schraube über Bohrung im Laufrad zugänglich. Bei Montage muss die Schraube auf der Aus- sparung der Motorwelle sitzen. 7.10 Luftregelgehäuse und Luftklappe reinigen... -
Seite 28: Ölpumpenfilter Aus- Und Einbauen
7.11 Ölpumpenfilter aus- und einbauen 7.12 Interne Sicherung austauschen (W-FM05) -
Seite 29: Technische Daten
ECK 02/F-2 W-St 02/1 120x43 W-ZG01 QRB1B AL30C – WL5/2-B 230V, 50Hz 2750 min 0,09kW, 0,72A Kond. 3 µF WL5/1-B, Ausf. H W-FM05 ECK 02/F-2 W-St 02/1 120x43 W-ZG01 QRB1B AL30C vorhanden 230V, 50Hz 2750 min 0,09kW, 0,72A Kond. 3 µF 8.2 Arbeitsfelder... -
Seite 30: Zulässige Brennstoffe
Österreich: Heizöl EL nach ÖNORM-C1109 Schweiz: Standard-Heizöl, Euro-Qualität oder vorzugs- weise Öko-Heizöl, CH-Qualität (SN 181 160-2) 8.4 Elektrische Daten WL5/1-B WL5/1-B, Ausf. H WL5/2-B Netzspannung ______________________________ 230 V Netzspannung ______________________________ 230 V Netzfrequenz ________________________________ 50 Hz Netzfrequenz ________________________________ 50 Hz... -
Seite 31: Abmessungen
8.6 Abmessungen 130 -150 –weishaupt– Anschlussmaße nach EN 226 Serviceposition 8.7 Gewicht Brenner ________________________________ ca. 11,2 kg... -
Seite 32: Anhang
Anhang Inhalt • Verbrennungskontrolle • Notizen • Stichwortverzeichnis Verbrennungskontrolle Damit die Anlage umweltfreundlich, wirtschaftlich und Abgasverluste bestimmen störungsfrei arbeitet, sind bei der Einregulierung Abgas- Den Sauerstoffgehalt des Abgases sowie die Differenz messungen notwendig. zwischen Abgas- und Verbrennungslufttemperatur ermit- teln. Dabei Sauerstoffgehalt und Abgastemperatur zeit- Beispiel einer vereinfachten Berechnung für den gleich in einem Punkt messen. -
Seite 33: Notizen
Notizen... -
Seite 34: Stichwortverzeichnis
Stichwortverzeichnis Abgastemperatur Feuerraumdruck Abgasverlust Feuerungsmanager 7, 16, 17, 18, 28, 29 Abmessungen Feuerungswärmeleistung 14, 29 Ansaugvakuum Flammenausfall 16, 21 Anschlussmaße Flammenfühler 20, 30 Anschlussstecker Flammenstabilität 12, 15 Antiheberventil 10, 17, 20 Flammkopf 21, 25 Arbeitsfeld Flammkopfaufsatz Ausmauerung Flimmern Förderleistung Fremdlicht 13, 19 Funktionsablaufdiagramm Betriebsprobleme... - Seite 35 Stichwortverzeichnis Magnetventil 7, 8, 10, 17, 21 Tankventil 10, 17, 20 Manometer Typenschild Maße Typenschlüssel Mischeinrichtung Montageschritte Motor 20, 27, 29 Überwachungsstrom 13, 19 Umgebungstemperatur Nachbelüftung 7, 16 Vakuummeter Netzfrequenz Verbrennungskontrolle Netzspannung Verbrennungsoptimierung Verwendung Vorbelüftung Ölfilter 9, 28 Wärmeerzeuger Ölförderpumpe Wärmetauscher Ölleitung Wartung...
-
