Montage- und Betriebsanleitung

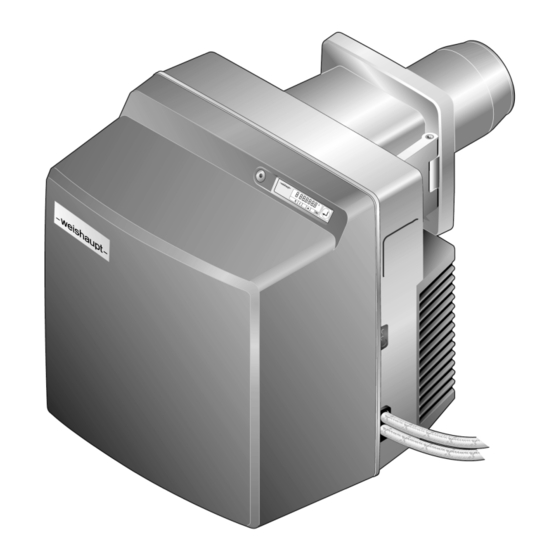

Ölbrenner WL40Z-A 1LN
83298901 2/2019-05

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weishaupt WL40Z-A 1LN

Inhaltszusammenfassung für Weishaupt WL40Z-A 1LN

  • Seite 1 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 83298901 2/2019-05...

  • Seite 2: Inhaltsverzeichnis

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN Benutzerhinweise ...................... 5 1.1   Zielgruppe ........................ 5 1.2   Symbole  .........................  5 1.3   Gewährleistung und Haftung  .................. 6 Sicherheit .......................... 7 2.1   Bestimmungsgemäße Verwendung .................  7 2.2   Sicherheitsmaßnahmen  .................... 7 2.2.1   Normalbetrieb  ...................... 7 2.2.2  ...
  • Seite 3 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN Inbetriebnahme ...................... 36 7.1   Voraussetzungen ...................... 36 7.1.1   Messgeräte anschließen ...................  36 7.1.2   Öldruckwächter-min einstellen (optional) .............  37 7.1.3   Einstellwerte  ...................... 38 7.2   Brenner einregulieren .................... 40 7.2.1   Brenner ohne Drehzahlregelung .............. 40 7.2.2   Brenner mit Drehzahlregelung (optional) ............ 46 7.3  ...
  • Seite 4 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN Ersatzteile  .........................  92 Notizen  .......................... 106 Stichwortverzeichnis .................... 108 4-112 83298901 2/2019-05 Et...

  • Seite 5: Benutzerhinweise

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. 1.1 Zielgruppe Die Anleitung wendet sich an Betreiber und qualifiziertes Fachpersonal. Sie ist von allen Personen zu beachten, die am Gerät arbeiten.

  • Seite 6: Gewährleistung Und Haftung

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 1 Benutzerhinweise 1.3 Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurück- zuführen sind: nicht bestimmungsgemäße Verwendung, Nichtbeachten der Anleitung, Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen, Weiterbenutzung trotz Auftreten von einem Mangel, unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten,...

  • Seite 7: Sicherheit

    Unfallverhütungsvorschriften DGUV Vorschrift 3 und örtliche Vorschriften beach- ten, Werkzeuge nach EN 60900 verwenden. 2.3 Bauliche Veränderungen Umbaumaßnahmen sind nur mit schriftlicher Zustimmung der Max Weishaupt GmbH zulässig. Nur Zusatzkomponenten einbauen, die gemeinsam mit dem Gerät geprüft wur- den. Keine Brennraumeinsätze verwenden, die den Ausbrand der Flamme behindern.

  • Seite 8: Schallemission

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 2 Sicherheit 2.4 Schallemission Die Schallemission wird durch das akustische Verhalten aller am Verbrennungssys- tem beteiligten Komponenten bestimmt. Ein hoher Schalldruckpegel kann bei längerer Einwirkung Schwerhörigkeit verursa- chen. Bedienpersonal mit persönlicher Schutzausrüstung ausstatten. Die Schallemission kann mit einer Schalldämmhaube weiter reduziert werden.

  • Seite 9: Produktbeschreibung

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel WL40Z-A 1LN Baureihe: W-Brenner Brennstoff: Heizöl EL Baugröße Ausführung: zweistufig Konstruktionsstand Ausführung: LowNO 3.2 Serialnummer Die Serialnummer auf dem Typenschild identifiziert das Produkt eindeutig. Sie ist für den Weishaupt-Kundendienst erforderlich.

  • Seite 10: Funktion

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 3 Produktbeschreibung 3.3 Funktion 3.3.1 Luftzufuhr Luftklappe Die Luftklappe reguliert die Luftmenge für die Verbrennung. Der Feuerungsmanager steuert über einen Stellantrieb die Luftklappe. Bei Brennerstillstand schließt die Luftklappe automatisch. Dadurch wird die Auskühlung vom Wärmeerzeuger redu- ziert.

  • Seite 11: Ölzufuhr

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 3 Produktbeschreibung 3.3.2 Ölzufuhr Ölpumpe Die Pumpe saugt das Öl über die Versorgungsleitung an und fördert es unter Druck zur Öldüse. Dabei hält das Druckregelventil den Öldruck konstant. Magnetventile Die Magnetventile öffnen und sperren die Ölzufuhr.

  • Seite 12: Elektrische Teile

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 3 Produktbeschreibung 3.3.3 Elektrische Teile Feuerungsmanager Der Feuerungsmanager W-FM ist die Steuerungseinheit vom Brenner. Er steuert den Funktionsablauf und überwacht die Flamme. Bedienfeld Am Bedienfeld lassen sich Werte und Parameter vom Feuerungsmanager anzeigen und ändern.
  • Seite 13 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 3 Produktbeschreibung W-FM 25 T1 T2 P11P13 1234 Flammenfühler Betriebspunkt P0 (Zündposition) Temperatur- oder Druckregler Betriebspunkt P1 (Stufe 1) Temperatur- oder Druckregler Stufe 2 Betriebspunkt P2 (Magnetventil Stufe 2) Temperatur- oder Druckbegrenzer Betriebspunkt P9 (Stufe 2) Magnetventil Stufe 1 Betriebsphase Magnetventil Stufe 2...

  • Seite 14: Ein- Und Ausgänge

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 3 Produktbeschreibung 3.3.5 Ein- und Ausgänge Beiliegenden Schaltplan beachten. TWI-Schnittstelle (VisionBox, Zubehör) -Sonde (Zubehör) Drehzahlgeber (Namur) Frequenzumrichter Bedienfeld Stellantrieb-Luftklappe Kodierstecker (schwarz) Steckplatz Analogmodul EM3/3 oder Feldbusmodul EM3/2 Abdeckung W-FM Sicherheitsmagnetventil (K14) Brennermotor oder Frequenzumrichter bei Motordauerlauf...

  • Seite 15: Technische Daten

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 3 Produktbeschreibung 3.4 Technische Daten 3.4.1 Zulassungsdaten PIN 2014/68/EU Z-IS-TAF-MUC-14-05-376456-004 DIN CERTCO 5G820 Grundlegende Normen EN 267:2011 Weitere Normen, siehe EU-Konformitätserklärung. 3.4.2 Elektrische Daten Netzspannung / Netzfrequenz 230 V / 50 Hz Leistungsaufnahme Start max 901 W Leistungsaufnahme Betrieb max 801 W...

  • Seite 16: Emissionen

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 3 Produktbeschreibung 3.4.5 Emissionen Abgas Der Brenner entspricht nach EN 267 der Emissionsklasse 3. Die NO -Werte werden beeinflusst durch: Feuerraumabmessung, Abgasführung, Brennstoff, Verbrennungsluft (Temperatur und Feuchte), Mediumtemperatur. Schall Zweizahl-Schallemissionswerte gemessener Schallleistungspegel L (re 1 pW)

  • Seite 17: Leistung

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 3 Produktbeschreibung 3.4.6 Leistung Feuerungswärmeleistung Feuerungswärmeleistung 120 … 355 kW 10 … 30 kg/h Flammkopf W40/1LN Die Öldurchsatzangaben beziehen sich auf einen Heizwert von 11,9 kWh/kg bei Heizöl EL. Arbeitsfeld Arbeitsfeld nach EN 267. Die Leistungsangaben beziehen sich auf eine Aufstellhöhe von 500 m über NN. Bei Aufstellhöhen über 500 m ergibt sich eine Leistungsreduzierung von...

  • Seite 18: Abmessungen

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 3 Produktbeschreibung 3.4.7 Abmessungen Brenner 72 mm 450 mm 577 mm 615 mm 1 231 mm ohne Flammkopfverlängerung 331 mm bei Flammkopfverlängerung (100 mm) 3.4.8 Gewicht ca. 37 kg 18-112 83298901 2/2019-05 Et...

  • Seite 19: Montage

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 4 Montage 4 Montage 4.1 Montagebedingungen Brennertyp und Arbeitsfeld Brenner und Wärmeerzeuger müssen aufeinander abgestimmt sein. Brennertyp und Brennerleistung prüfen. Aufstellraum Vor der Montage sicherstellen, dass: der Platz für die Normal- und Serviceposition ausreicht [Kap. 3.4.7], die Verbrennungsluftzufuhr ausreicht, ggf.

  • Seite 20: Düse Auswählen

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 4 Montage 4.2 Düse auswählen Düsengröße ermitteln. Lastaufteilung Die Leistungsaufteilung vom Brenner erfolgt über eine Druckumschaltung an der Ölpumpe. Üblicherweise übernimmt die Stufe 1 ca. 65 % vom maximalen Öldurchsatz, ggf. ist eine andere Aufteilung erforderlich.
  • Seite 21 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 4 Montage Düsenauswahltabelle Aufgrund von Toleranzen sind abweichende Leistungswerte möglich. Stufe 1 Brennerleistung [kW] bei Pumpendruck Düsengröße [gph] 10 bar 11 bar 12 bar 2,50 – 2,75 3,00 3,50 4,00 4,50 5,00 5,50 Stufe 2 Brennerleistung [kW] bei Pumpendruck Düsengröße [gph]...

  • Seite 22: Brenner Montieren

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 4 Montage 4.3 Brenner montieren Örtliche Vorschriften für das Heben und Tragen von Lasten beachten [Kap. 3.4.8]. Schrauben 1 entfernen. Bolzen 4 entfernen. Brennerflansch 3 vom Brennergehäuse abnehmen. Bei Platzmangel kann der Brenner um 180° gedreht montiert werden. Dazu sind Umbaumaßnahmen erforderlich [Kap. 4.3.1].

  • Seite 23: Brenner Um 180° Drehen (Optional)

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 4 Montage 4.3.1 Brenner um 180° drehen (optional) Bedienfeld 1 auf gegenüberliegender Gehäuseseite montieren. Befestigungswinkel 3 auf gegenüberliegender Gehäuseseite montieren. Druckschläuche 6 lösen. Ölpumpe 7 ausbauen und um 180° gedreht montieren [Kap. 9.10]. Mischeinrichtung 4 ausbauen [Kap. 9.7]. Zündleitung 5 inklusive Tülle ausbauen und durch gegenüberliegende Kabel- durchführung im Deckel führen.

  • Seite 24: Installation

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 5 Installation 5 Installation 5.1 Ölversorgung EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten. Bedingungen für Ölpumpe prüfen Saugwiderstand max 0,4 bar Vorlaufdruck max 2 bar Vorlauftemperatur max 60 °C An der Pumpe gemessen.
  • Seite 25 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 5 Installation Ölversorgung anschließen, dabei: Ölschläuche nicht verdrehen, mechanische Spannung vermeiden, erforderliche Schlauchlänge für die Serviceposition beachten, Ölschläuche nicht knicken (Biegeradius 1 von 75 mm nicht unterschreiten). Wenn ein Anschluss unter diesen Bedingungen nicht möglich ist: Ölversorgung installationsseitig anpassen.

  • Seite 26: Elektroanschluss

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 5 Installation 5.2 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Stromschlag durch Frequenzumrichter Nach Trennung der Spannungsversorgung können Bauteile noch spannungsfüh- rend sein und zu Stromschlag führen.
  • Seite 27 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 5 Installation Separate Zuleitung für Brennermotor (nicht bei Drehzahlregelung) Beiliegenden Schaltplan beachten. Zuleitung für Brennermotor am Anschlussstecker 1 vom Leistungsschütz ein- stecken. Externe Sicherung der separaten Zuleitung: min 10 AT max 16 AT 27-112 83298901 2/2019-05 Et...

  • Seite 28: Bedienung

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 6 Bedienung 6 Bedienung 6.1 Bedienfeld [–] Werte ändern [L/A] Luft Stellantrieb-Luftklappe wählen [Enter] Brenner entriegeln; Informationen abrufen ca. 0,5 Sekunden drücken: Info-Ebene ca. 2 Sekunden drücken: Service-Ebene 2 und 4 [+] und [Enter] ca.
  • Seite 29 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 6 Bedienung Betriebsstatus Der genaue Betriebsstatus vom Feuerungsmanager kann zusätzlich angezeigt wer- den. Dadurch kann bei einer Fehlersuche die Fehlerursache eingeschränkt werden [Kap. 11.1]. Taste [–] und [+] gleichzeitig ca. 3 Sekunden gedrückt halten. Feuerungsmanager wechselt die Betriebsanzeige. In der Anzeige wird der aktu- elle Betriebsstatus mit einer Nummer dargestellt.

  • Seite 30: Anzeige

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 6 Bedienung 6.2 Anzeige Die Anzeige zeigt aktuelle Betriebszustände und Betriebsdaten an. 1 Einstell-Ebene aktiviert 2 Startphase aktiv 3 Info-Ebene aktiviert 4 Stellantrieb läuft ZU 5 Stellantrieb läuft AUF 6 Brenner in Betrieb 7 Störung 8 Service-Ebene aktiviert Feuerungsmanager führt Selbsttest durch [Kap. 3.3.4]...

  • Seite 31: Info-Ebene

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 6 Bedienung 6.2.1 Info-Ebene In der Info-Ebene können Brennerdaten abgefragt werden. Taste [Enter] ca. 0,5 Sekunden drücken. Die Info-Ebene ist aktiviert. Taste [Enter] drücken um zur nächsten Information zu gelangen. l,m³ Information Ölverbrauch gesamt in Liter (über X3:8) Wert zurücksetzen:...

  • Seite 32: Service-Ebene

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 6 Bedienung 6.2.2 Service-Ebene Die Service-Ebene informiert über: Stellantriebsposition der einzelnen Betriebspunkte, zuletzt aufgetretene Fehler, Flammensignal während Brennerbetrieb. Taste [Enter] ca. 2 Sekunden drücken. Die Service-Ebene ist aktiviert. Taste [Enter] drücken um zur nächsten Information zu gelangen.

  • Seite 33: Parameter-Ebene

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 6 Bedienung 6.2.3 Parameter-Ebene Die Parameter-Ebene kann nur im Standby (OFF) aufgerufen werden. Taste [+] und [Enter] gleichzeitig ca. 2 Sekunden drücken. Die Parameter-Ebene ist aktiviert. Taste [+] drücken. Taste [Enter] drücken um zum nächsten Parameter zu gelangen.
  • Seite 34 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 6 Bedienung Pnr. Parameter Einstellbereich Werk- einstellung Anzeige Modus 0: E-Parameter in der Zugriffs-Ebene nicht aktiv 1: E-Parameter in der Zugriffs-Ebene aktiv Die Einstellungen 2 und 3 werden für die O -Regelung be- nötigt, siehe Zusatzblatt O -Regelung W-Brenner (Druck-Nr. 835587xx).

  • Seite 35: Zugriffs-Ebene

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 6 Bedienung 6.2.4 Zugriffs-Ebene In der Zugriffs-Ebene kann die Konfiguration je nach Brennertyp und/oder Ausfüh- rung angepasst werden. In der Parameter-Ebene muss der Anzeige Modus auf 1 parametriert sein, damit auf die Parameter E0 … E4 zugegriffen werden kann.

  • Seite 36: Inbetriebnahme

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur qualifiziertes Fachpersonal durchführen. Nur eine richtig durchgeführte Inbetriebnahme gewährleistet die Betriebssicherheit. Vor der Inbetriebnahme sicherstellen, dass: alle Montage- und Installationsarbeiten ordnungsgemäß durchgeführt sind, die Verbrennungsluftzufuhr ausreicht, ggf. Fremdluftansaugung installieren, der Ringspalt zwischen Flammrohr und Wärmeerzeuger ausgefüllt ist,...

  • Seite 37: Öldruckwächter-Min Einstellen (Optional)

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme Öldruckmessgeräte an Ölpumpe Vakuummeter für Saugwiderstand/Vorlaufdruck. Manometer für Pumpendruck. Ölaustritt durch dauerbelastete Öldruckmessgeräte Öldruckmessgeräte können beschädigt werden, Öl kann austreten und zu Umwelt- schaden führen. Öldruckmessgeräte nach der Inbetriebnahme entfernen. WARNUNG Brennstoff-Absperreinrichtungen schließen.

  • Seite 38: Einstellwerte

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme 7.1.3 Einstellwerte Mischeinrichtung entsprechend der geforderten Feuerungswärmeleistung einstel- len. Dazu Stauscheibenstellung und Luftklappenstellung aufeinander abstimmen. Stauscheibenstellung und Luftklappenstellung ermitteln Brenner nicht außerhalb vom Arbeitsfeld betreiben. Erforderliche Stauscheibenstellung (Maß X) und Luftklappenstellung aus Dia- gramm ermitteln und notieren.
  • Seite 39 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme Stauscheibe einstellen Bei Maß X = 0 mm ist der Anzeigebolzen bündig mit dem Düsenstock-Deckel. Einstellschraube 1 drehen, bis Maß X dem ermittelten Wert entspricht. Mischdruck ermitteln Nach vorgegebener Feuerungswärmeleistung den Mischdruck aus Diagramm er- mitteln und notieren.

  • Seite 40: Brenner Einregulieren

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme 7.2 Brenner einregulieren 7.2.1 Brenner ohne Drehzahlregelung Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen. Zündeinrichtung während dem Zündvorgang nicht berühren. GEFAHR Während der Inbetriebnahme prüfen: Saugwiderstand oder Vorlaufdruck Ölpumpe [Kap. 5.1], Mischdruck [Kap. 7.1.1].
  • Seite 41 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme P1 voreinstellen Taste [+] drücken. Werkeinstellung Betriebspunkt P1 (Stufe 1) erscheint. Taste [L/A] gedrückt halten und mit Taste [–] oder [+] ermittelte Luftklappenstel- lung einstellen [Kap. 7.1.3]. P0 voreinstellen Taste [+] drücken. Werkeinstellung Betriebspunkt P0 (Zündposition) erscheint. Taste [L/A] gedrückt halten und mit Taste [–] oder [+] gleichen Wert wie P1 ein- stellen.
  • Seite 42 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme 2. Betriebspunkte einregulieren Öl-Absperreinrichtungen öffnen. Wenn bei der Einregulierung eine Regelabschaltung oder Störung eintritt: Taste [G] und [L/A] gleichzeitig kurz drücken. Taste [+] drücken. Feuerungsmanager wechselt in die Einstell-Ebene. Brückenstecker Nr. 7 am Feuerungsmanager einstecken.
  • Seite 43 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme Pumpendruck für Stufe 2 einstellen Der Pumpendruck muss entsprechend der Düsenauswahl eingestellt werden [Kap. 4.2]. Pumpendruck am Manometer prüfen. Druck über Druckregulierschraube 1 einstellen: Druck erhöhen: rechts drehen, Druck reduzieren: links drehen. P9 einregulieren Verbrennungswerte prüfen.
  • Seite 44 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme P0 einregulieren Taste [-] drücken. Brenner fährt Betriebspunkt P0 (Zündposition) an. Taste [L/A] gedrückt halten und mit Taste [–] oder [+] P0 auf gleichen Wert wie P1 einstellen. Mischdruck prüfen. Der Mischdruck in Zündposition muss zwischen 2,0 … 4,5 mbar liegen.
  • Seite 45 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme P2 und P3 einregulieren Taste [+] drücken. Abschaltpunkt Stufe 2 beim Zufahren (P2) erscheint. Abschaltpunkt Stufe 2 beim Zufahren (P2) auf ca. 1/3 vom Stellweg zwischen P1 und P9 einstellen. Formel P2 = (P9 - P1) 0,33 + P1 Taste [L/A] gedrückt halten und mit Taste [–] oder [+] P2 einstellen.

  • Seite 46: Brenner Mit Drehzahlregelung (Optional)

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme 7.2.2 Brenner mit Drehzahlregelung (optional) Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen. Zündeinrichtung während dem Zündvorgang nicht berühren. GEFAHR Während der Inbetriebnahme prüfen: Saugwiderstand oder Vorlaufdruck Ölpumpe [Kap. 5.1], Mischdruck [Kap. 7.1.1].
  • Seite 47 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme P1 voreinstellen Taste [+] drücken. Werkeinstellung Betriebspunkt P1 (Stufe 1) erscheint. Taste [L/A] gedrückt halten und mit Taste [–] oder [+] ermittelte Luftklappenstel- lung einstellen [Kap. 7.1.3]. Taste [Enter] und [L/A] gleichzeitig drücken. Werkeinstellung Gebläsedrehzahl (100 %) erscheint. P0 voreinstellen Taste [+] drücken.
  • Seite 48 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme P2 und P3 voreinstellen Taste [+] drücken. Werkeinstellung Betriebspunkt P2 (Abschaltpunkt Stufe 2 beim Zufahren) er- scheint. Taste [L/A] gedrückt halten und mit Taste [–] oder [+] P2 ca. 3 … 8° über P1 einstellen. Taste [Enter] und [L/A] gleichzeitig drücken.
  • Seite 49 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme 2. Betriebspunkte einregulieren Öl-Absperreinrichtungen öffnen. Wenn bei der Einregulierung eine Regelabschaltung oder Störung eintritt: Taste [G] und [L/A] gleichzeitig kurz drücken. Taste [+] drücken. Feuerungsmanager wechselt in die Einstell-Ebene. Brückenstecker Nr. 7 am Feuerungsmanager einstecken.
  • Seite 50 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme Pumpendruck für Stufe 1 einstellen Der Pumpendruck muss entsprechend der Düsenauswahl eingestellt werden [Kap. 4.2]. Pumpendruck am Manometer prüfen. Druck über Druckregulierschraube 1 einstellen: Druck erhöhen: rechts drehen, Druck reduzieren: links drehen. Taste [+] drücken.
  • Seite 51 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme P9 einregulieren Drehzahl in Großlast so gering wie möglich wählen, jedoch 80 % nicht unterschrei- ten. Dabei: - Flammenstabilität beachten, - erforderlichen Mischdruck nicht unterschreiten [Kap. 7.1.3]. Verbrennungswerte prüfen. Verbrennungsgrenze ermitteln [Kap. 7.5]. Luftüberschuss über Luftklappenstellung und Drehzahl einstellen.
  • Seite 52 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme P0 einregulieren Die Zünddrehzahl muss 100 % betragen. Taste [-] drücken. Brenner fährt Betriebspunkt P0 (Zündposition) an. Mischdruck prüfen. Der Mischdruck in Zündposition muss zwischen 2,0 … 4,5 mbar liegen. Mischdruck ggf. über Luftklappenstellung [L/A] anpassen.
  • Seite 53 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme P2 und P3 einregulieren Beim Abschalt- und Zuschaltpunkt Stufe 2 wird eine Drehzahl von 100 % empfoh- len. Taste [+] drücken. Abschaltpunkt Stufe 2 beim Zufahren (P2) erscheint. Abschaltpunkt Stufe 2 beim Zufahren (P2) auf ca. 1/3 vom Stellweg zwischen P1 und P9 einstellen.

  • Seite 54: Luftdruckwächter Einstellen (Optional)

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme 7.3 Luftdruckwächter einstellen (optional) Abhängig von der Brenneranwendung ist der optionale Ausrüstungsgegenstand erforderlich [Kap. 12.2]. Der Schaltpunkt muss bei der Einregulierung geprüft und ggf. nachgestellt werden. Druckmessgerät zur Differenzdruckmessung anschließen. Brenner starten. Über den gesamten Leistungsbereich vom Brenner eine Differenzdruckmessung durchführen und niedrigsten Differenzdruck ermitteln.

  • Seite 55: Abschließende Arbeiten

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme 7.4 Abschließende Arbeiten Ölaustritt durch dauerbelastete Öldruckmessgeräte Öldruckmessgeräte können beschädigt werden, Öl kann austreten und zu Umwelt- schaden führen. WARNUNG Öldruckmessgeräte nach der Inbetriebnahme entfernen. Regel- und Sicherheitseinrichtungen prüfen. Ölführende Bauteile auf Dichtheit prüfen.

  • Seite 56: Verbrennung Prüfen

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme 7.5 Verbrennung prüfen Luftüberschuss ermitteln Luftklappe(n) im entsprechenden Betriebspunkt langsam schließen, bis Verbren- nungsgrenze erreicht wird (Rußzahl ca. 1). -Gehalt messen und dokumentieren. Luftzahl (λ) ablesen. Für einen sicheren Luftüberschuss Luftzahl erhöhen: um 0,15 …...

  • Seite 57: Nachträglich Betriebspunkte Optimieren

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 7 Inbetriebnahme 7.6 Nachträglich Betriebspunkte optimieren Falls erforderlich, können die Verbrennungswerte nachträglich korrigiert werden. Brückenstecker Nr. 7 am Feuerungsmanager ausstecken. Feuerungsmanager läuft auf Standby. [–] und [+] gleichzeitig kurz drücken. Feuerungsmanager wechselt in die Zugriffs-Ebene.

  • Seite 58: Außerbetriebnahme

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 8 Außerbetriebnahme 8 Außerbetriebnahme Bei Betriebsunterbrechung: Brenner ausschalten. Brennstoff-Absperreinrichtungen schließen. 58-112 83298901 2/2019-05 Et...

  • Seite 59: Wartung

    überschritten ist oder vor der nächsten Wartung überschritten wird, sollen vorsorglich ausgetauscht werden. Die Auslegungslebensdauer der Komponenten ist im Wartungsplan aufgeführt [Kap. 9.2]. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Folgende Bauteile dürfen nur ausgetauscht und nicht anderweitig instandgesetzt werden: Feuerungsmanager, Flammenfühler,...
  • Seite 60 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 9 Wartung Nach jeder Wartung Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen. Zündeinrichtung während dem Zündvorgang nicht berühren. GEFAHR Ölführende Bauteile auf Dichtheit prüfen. Funktion prüfen: Zündung, Flammenüberwachung, Ölpumpe (Pumpendruck und Saugwiderstand), Regel- und Sicherheitseinrichtungen.

  • Seite 61: Wartungsplan

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 9 Wartung 9.2 Wartungsplan Komponente Kriterium / Auslegungslebensdauer Wartungsmaßnahme Gebläserad Verschmutzung Reinigen. Beschädigung Austauschen. Luftführung Verschmutzung Reinigen. Luftklappe Verschmutzung Reinigen. Zündleitung Beschädigung Austauschen. Zündelektrode Verschmutzung Reinigen. Beschädigung/Abnutzung Austauschen. Feuerungsmanager 250 000 Brennerstarts oder 10 Jahre Austausch empfohlen.

  • Seite 62: Brenner Aufschwenken

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 9 Wartung 9.3 Brenner aufschwenken Hinweise zur Wartung beachten [Kap. 9.1]. Schrauben 1 entfernen. Brenner aufschwenken. 62-112 83298901 2/2019-05 Et...

  • Seite 63: Düse Austauschen

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 9 Wartung 9.4 Düse austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Düsen nicht reinigen, stets neue Düsen verwenden. Brenner aufschwenken [Kap. 9.3]. Zündleitung 4 ausstecken. Schraube 1 lösen und Stauscheibe entfernen. Schraube 5 lösen und Zündelektrodenhalter entfernen.

  • Seite 64: Düsenabschluss Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 9 Wartung 9.5 Düsenabschluss aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Düse entfernen [Kap. 9.4]. Am Düsenstock 4 mit Gabelschlüssel gegenhalten und Düsenhalter 1 entfer- nen. Ventilkolben 2 und Druckfeder 3 mit geeignetem Werkzeug (z. B. Zange) her- ausnehmen, dabei Ventilkolben und O-Ring nicht beschädigen.

  • Seite 65: Zündelektroden Einstellen

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 9 Wartung 9.6 Zündelektroden einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Die Zündelektroden dürfen nicht im Zerstäubungskegel der Düse liegen. Brenner aufschwenken [Kap. 9.3]. Abstände der Zündelektroden prüfen. Ggf. Zündelektroden nachbiegen. 2,5 ... 3,0 mm 3,0 mm...

  • Seite 66: Mischeinrichtung Ausbauen

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 9 Wartung 9.7 Mischeinrichtung ausbauen Hinweise zur Wartung beachten [Kap. 9.1]. Flammenfühler 5 herausnehmen. Magnetventilstecker 1 ausstecken. Zündleitung 2 ausstecken. Druckschläuche 4 entfernen. Schrauben 3 lösen. Mischeinrichtung bis zur Aussparung nach links drehen und herausnehmen. 66-112 83298901 2/2019-05 Et...

  • Seite 67: Mischeinrichtung Einstellen

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 9 Wartung 9.8 Mischeinrichtung einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Düsenabstand einstellen Brenner aufschwenken [Kap. 9.3]. Einstelllehre ansetzen und Maß A (5 … 6 mm) prüfen. Wenn der gemessene Wert von Maß A abweicht: Schraube 1 lösen.

  • Seite 68: Serviceposition

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 9 Wartung 9.9 Serviceposition Hinweise zur Wartung beachten [Kap. 9.1]. Mischeinrichtung ausbauen [Kap. 9.7]. Stecker 4 vom Zündgerät ausstecken. Abdeckung 2 abnehmen und Stecker entfernen. Halter 3 für Ölschläuche entfernen. Gehäusedeckel festhalten und Schrauben 1 entfernen. Gehäusedeckel in Haltevorrichtung 5 einhängen.

  • Seite 69: Ölpumpe Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 9 Wartung 9.10 Ölpumpe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Brennstoff-Absperreinrichtungen schließen. Stecker 1 ausstecken. Ölschläuche 5 und Druckschläuche 4 entfernen. Schrauben 2 lösen und Ölpumpe herausziehen. Einbau Ölpumpe in umgekehrter Reihenfolge einbauen, dabei: auf richtigen Sitz der Kupplung 3 achten, auf richtige Zuordnung von Vor- und Rücklauf der Ölschläuche achten.

  • Seite 70: Gebläserad Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 9 Wartung 9.11 Gebläserad aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Gehäusedeckel in Serviceposition einhängen [Kap. 9.9]. Gewindestift 1 entfernen und Gebläserad abziehen. Einbau Gebläserad in umgekehrter Reihenfolge einbauen, dabei: auf richtigen Sitz der Scheibenfeder 2 achten, neuen Gewindestift 1 einschrauben,...

  • Seite 71: Ölpumpenfilter Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 9 Wartung 9.13 Ölpumpenfilter aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Brennstoff-Absperreinrichtungen schließen. Schrauben 1 entfernen. Pumpendeckel abnehmen. Filter 3 und Dichtung 2 austauschen. Einbau Filter in umgekehrter Reihenfolge einbauen, dabei auf saubere Dichtflächen ach- ten.

  • Seite 72: Stellantrieb-Luftklappe Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 9 Wartung 9.14 Stellantrieb-Luftklappe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Stellantriebstecker 4 am Feuerungsmanager ausstecken. Schrauben 5 entfernen. Stellantrieb mit Befestigungsplatte 3 und Welle 2 abziehen. Einbau Schaden am Stellantrieb durch Bewegen der Nabe Stellantrieb kann beschädigt werden.

  • Seite 73: Winkelgetriebe Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 9 Wartung 9.15 Winkelgetriebe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Stellantrieb-Luftklappe ausbauen [Kap. 9.14]. Schrauben 2 entfernen. Winkelgetriebe abnehmen. Einbau Welle 1 bis Anschlag (Luftklappe Auf) drehen und halten. Winkelgetriebe in Welle einsetzen. Winkelgetriebe befestigen.

  • Seite 74: Feuerungsmanager Austauschen

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 9 Wartung 9.16 Feuerungsmanager austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Alle Stecker ausstecken. Schrauben 1 lösen. Feuerungsmanager nach oben schieben und austauschen. Alle Stecker wieder einstecken. Feuerungsmanager voreinstellen Brückenstecker Nr. 7 am Feuerungsmanager ausstecken. Spannungsversorgung herstellen.
  • Seite 75 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 9 Wartung [+] drücken. Einstell-Ebene (Parameter E0) erscheint. Wert 0 (Einstoffbrenner) übernehmen, ggf. mit Taste [Enter] und [–] einstellen. [+] drücken. E1 erscheint. Der Wert von Parameter E1 kann nicht geändert werden. 0: intermittierender Betrieb (Standard) 1: Dauerbetrieb [+] drücken.
  • Seite 76 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 9 Wartung Betriebspunkte aus Aufkleber 1 ablesen. Brenner mit diesen Betriebspunkten voreinstellen und einregulieren [Kap. 7.2]. Brennereinstellungen Datum: .....................

  • Seite 77: Sicherung Austauschen

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 9 Wartung 9.17 Sicherung austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Anschlussstecker am Feuerungsmanager ausstecken. Sicherung  (T6,3H, IEC 127-2/5) austauschen. 1 Ersatzsicherung 77-112 83298901 2/2019-05 Et...

  • Seite 78: Fehlersuche

    Wassermangelsicherung am Wärmeer- Wasser nachfüllen. zeuger hat ausgelöst Wassermangelsicherung am Wärme- erzeuger entriegeln. Bei wiederholtem Auftreten Heizungsfachbetrieb oder Weishaupt-Kundendienst benachrichtigen. 10.1.2 Anzeige OFF Die folgenden Fehler dürfen vom Betreiber behoben werden: Fehler Ursache Behebung Brenner ohne Funktion Temperaturregler oder Druckregler am Temperaturregler oder Druckregler Wärmeerzeuger nicht richtig eingestellt...

  • Seite 79: Anzeige Blinkt

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 10 Fehlersuche 10.1.3 Anzeige blinkt Eine Brennerstörung liegt vor. Der Brenner ist verriegelt. Der Fehlercode wird blin- kend angezeigt. Fehlercode ablesen, z. B. A7h. Fehlerursache beheben [Kap. 10.2]. Entriegeln Schaden durch unsachgemäße Störungsbehebung Unsachgemäße Störungsbehebung kann zu Sachschaden oder schwerer Körper- verletzung führen.

  • Seite 80: Detailfehlercode

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 10 Fehlersuche 10.1.4 Detailfehlercode Zusatzinformationen, die den Fehler genauer aufschlüsseln, können über Tasten- druck angezeigt werden. Der 1. Detailfehlercode und 2. Detailfehlercode ist nur bei folgenden Fehlern rele- vant: 03h, 18h, 41h, 65h. 1. Detailfehlercode / Betriebsstatus Taste [+] drücken.

  • Seite 81: Fehler Beheben

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 10 Fehlersuche 10.2 Fehler beheben Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung 01h … 02h interner Gerätefehler Spannungsversorgung kurzzeitig unterbrechen. Brenner entriegeln, bei wiederholtem Auftreten 05h … 0bh Feuerungsmanager austauschen [Kap. 9.16].
  • Seite 82 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Abschaltung über PC-Software – 2. Detailfehlercode: A1h Bus-Adresse prüfen. ungültige Bus-Adresse 2. Detailfehlercode: A5h Konfiguration am Ausgang B4 prüfen.
  • Seite 83 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Stellantrieb fährt Referenzpunkt nicht richtig an Luftklappe und/oder Winkelgetriebe auf Freigän- gigkeit prüfen. Stellantrieb austauschen [Kap. 9.14]. Parameter E0 auf 1 und Kodierstecker einge- Parameter E0 prüfen [Kap. 6.2.4].
  • Seite 84 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Flammenausfall während Stabilisierungszeit siehe A7h Schaltkontakt Luftdruckwächter nicht in Ruhe- Luftdruckeinflüsse prüfen. stellung Einstellung Luftdruckwächter prüfen. Luftdruckwächter und Leitung prüfen, ggf. aus- tauschen.

  • Seite 85: Betriebsprobleme

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 10 Fehlersuche 10.3 Betriebsprobleme Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Beobachtung Ursache Behebung schlechtes Startverhalten vom Mischdruck zu hoch Mischdruck in Zündlast korrigieren, Brenner ggf. P0 abweichend von P1 einstel- len.

  • Seite 86: Technische Unterlagen

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 11 Technische Unterlagen 11 Technische Unterlagen 11.1 Programmablauf Der genaue Betriebsstatus vom Feuerungsmanager kann zusätzlich angezeigt wer- den. Betriebsstatus aktivieren [Kap. 6]. Betriebsphase Betriebsstatus Zustand / Funktion Fehler vorhanden F .. unprogrammierter Zustand oder Programmierung nicht abgeschlossen OFFUPr Standby, keine Wärmeanforderung...

  • Seite 87: Umrechnungstabelle Druckeinheit

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 11 Technische Unterlagen 11.2 Umrechnungstabelle Druckeinheit Pascal 0,1 mbar 0,01 0,00001 1 mbar 0,0001 10 mbar 1 000 0,001 100 mbar 10 000 0,01 1 bar 100 000 1 000 10 bar 1 000 000...

  • Seite 88: Projektierung

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 12 Projektierung 12 Projektierung 12.1 Ölversorgung EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten. Allgemeine Hinweise zur Ölversorgung Bei Stahltanks kein Kathodenschutzsystem einsetzen. Bei Öltemperaturen < 5 °C können durch Paraffinausscheidungen Leitungen, Ölfilter und Düsen verstopfen.
  • Seite 89 Ölschläuche richtig am Vor- und Rücklauf der Pumpe anschließen. VORSICHT Im Einstrangbetrieb muss ein automatischer Entlüfter vor der Ölpumpe installiert werden. Zweistrangbetrieb Die Ölpumpe entlüftet im Zweistrangbetrieb automatisch. Ringleitungsbetrieb Bei mehreren Brennern empfiehlt Weishaupt eine Ringleitung. 89-112 83298901 2/2019-05 Et...

  • Seite 90: Zusätzliche Anforderungen

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 12 Projektierung 12.2 Zusätzliche Anforderungen Zusätzliche Anforderungen an Brenner für flüssige Brennstoffe nach EN 267: die Druckgeräte befeuern entsprechend der Druckgeräterichtlinie 2014/68/EU, als Komponente einer Industrielle Thermoprozessanlagen entsprechend EN 746-2, an Dampf- und Heißwasser-Wasserrohrkessel entsprechend EN 12952-8.
  • Seite 91 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 12 Projektierung 91-112 83298901 2/2019-05 Et...
  • Seite 92 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 13 Ersatzteile 13 Ersatzteile 1.01 1.23 1.22 1.24 1.17 1.25 1.19 1.02 1.16 1.18 1.19 1.24 1.20 1.21 1.19 1.11 1.12 1.05 1.03 1.10 1.13 1.09 1.07 1.11 1.08 1.14 1.04 1.05 1.06 1.13 1.14...
  • Seite 93 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Abdeckhaube 241 400 01 112 1.02 Schraube M8 x 16 DIN 7991 404 412 1.03 Brennergehäuse 241 400 01 447 1.04 Ansauggehäuse komplett 241 400 01 082 – Schraube 4 x 22 Torx-Plus Remform 409 307 1.05...
  • Seite 94 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 13 Ersatzteile Brenner ohne Drehzahlregelung 2.09 2.08 2.10 2.07 2.05 2.11 2.15 2.13 2.12 2.18 2.17 2.06 2.03 2.16 2.02 2.14 2.01 2.04 94-112 83298901 2/2019-05 Et...
  • Seite 95 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Motor ECK 06/A-2 230 V / 50 Hz 240 400 07 032 2.02 Schraube M8 x 20 DIN 912 402 511 2.03 Scheibenfeder 4 x 5 DIN 6888 490 154 2.04...
  • Seite 96 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 13 Ersatzteile Brenner mit Drehzahlregelung 3.09 3.08 3.10 3.07 3.05 3.11 3.15 3.13 3.12 3.18 3.17 3.06 3.03 3.16 3.02 3.04 3.14 3.01 3.19 3.20 96-112 83298901 2/2019-05 Et...
  • Seite 97 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Motor DK06A-2 3~ 230 V / 50 Hz 230 400 07 032 3.02 Schraube M8 x 20 DIN 912 402 511 3.03 Scheibenfeder 4 x 5 DIN 6888 490 154 3.04...
  • Seite 98 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 13 Ersatzteile 4.16 4.16 4.16 4.14 4.12 4.15 4.13 4.12 4.10 4.11 4.02 4.01 4.08 4.09 4.05 4.07 4.06 4.05 4.03 4.04 4.03 98-112 83298901 2/2019-05 Et...
  • Seite 99 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.01 Pumpe AT2V55CK 9605 4P0700 601 866 – Magnetspule T80 Suntec 220-240 V 50-60 Hz 604 495 – Filtersatz mit Deckeldichtung 601 107 4.02 Steckkupplung 652 135 4.03 Ölschlauch DN 8, 1200 mm 491 128 4.04...
  • Seite 100 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 13 Ersatzteile 5.08 5.06 5.07 5.04 5.05 5.09 5.01 5.10 5.02 5.03 5.12 5.11 5.15 5.17 5.14 5.13 5.16 5.20 5.20 5.18 5.21 5.22 5.26 5.19 5.28 5.25 5.24 5.27 5.30 5.29 5.31 5.23 5.31...

  • Seite 101: Bezeichnung

    Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.01 Stauscheibe W40/1LN 241 400 14 062 5.02 Blende D95 211 364 14 027 5.03 Zündelektrodenhalter 241 400 14 102 5.04 Schraube M4 x 6 Torx-Plus 20IP 409 226 5.05...
  • Seite 102 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 13 Ersatzteile 5.08 5.06 5.07 5.04 5.05 5.09 5.01 5.10 5.02 5.03 5.12 5.11 5.15 5.17 5.14 5.13 5.16 5.20 5.20 5.18 5.21 5.22 5.26 5.19 5.28 5.25 5.24 5.27 5.30 5.29 5.31 5.23 5.31...
  • Seite 103 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.16 Düsenstock komplett – Standard 241 403 10 020 – 100 mm verlängert* 240 403 10 040 5.17 Einstell-Lehre 241 110 00 017 5.18 Stellhebel Oberteil 241 400 10 077 5.19...
  • Seite 104 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 13 Ersatzteile 6.19 6.20 6.03 6.01 6.17 6.18 6.08 6.07 6.02 6.04 6.05 6.06 6.09 6.11 6.10 6.12 6.13 6.15 6.14 6.16 104-112 83298901 2/2019-05 Et...
  • Seite 105 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 6.01 Feuerungsmanager W-FM 25 / 230 V – Intermittierender Betrieb ohne O -Regelung 600 487 – Dauerbetrieb / O -Regelung (PO-O2) 600 489 6.02 Feinsicherung T6,3H, IEC 127-2/5 483 011 22 457 6.03...
  • Seite 106 Montage- und Betriebsanleitung Ölbrenner WL40Z-A 1LN 14 Notizen 14 Notizen 106-112 83298901 2/2019-05 Et...
