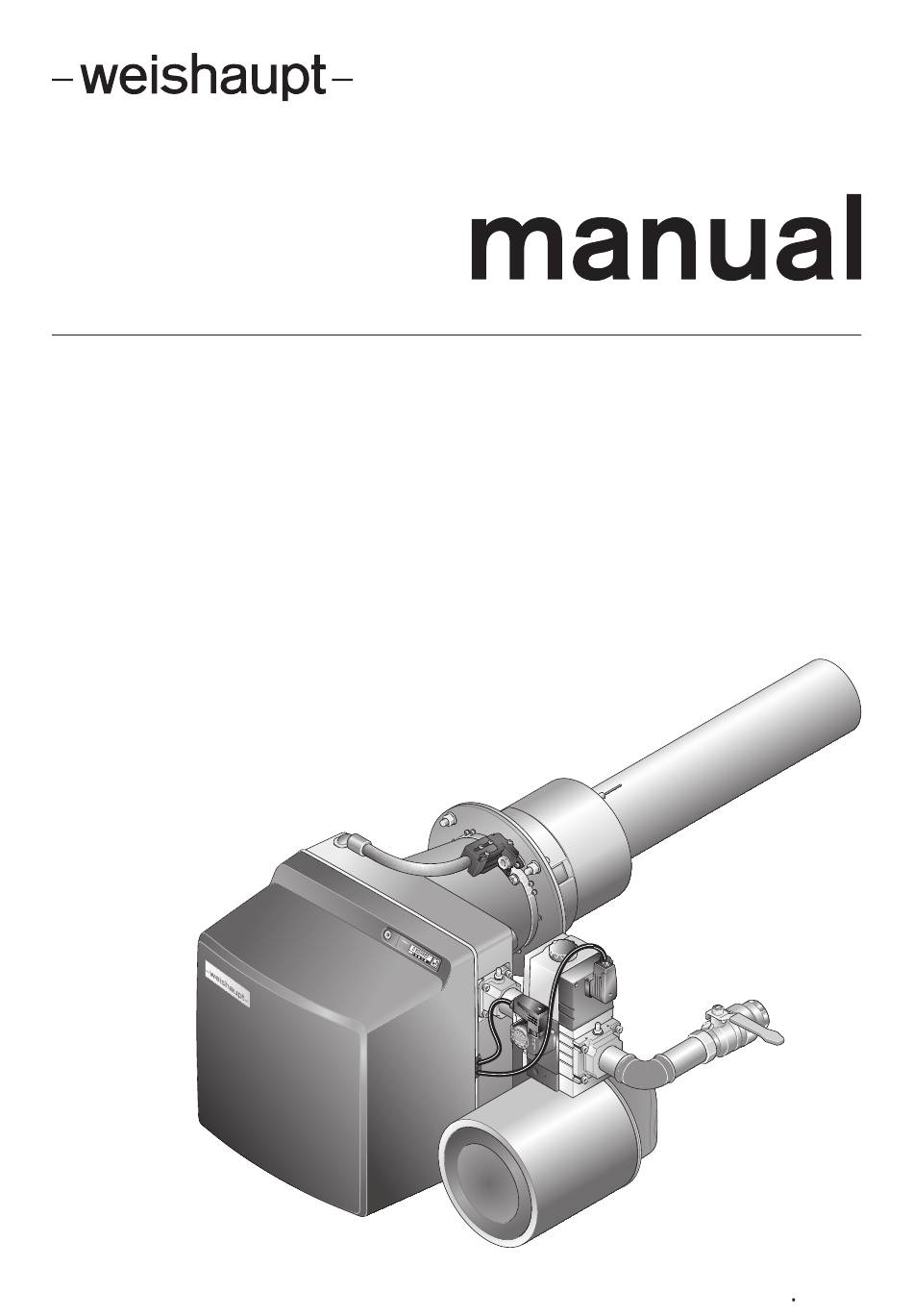

Montage- und Betriebsanleitung

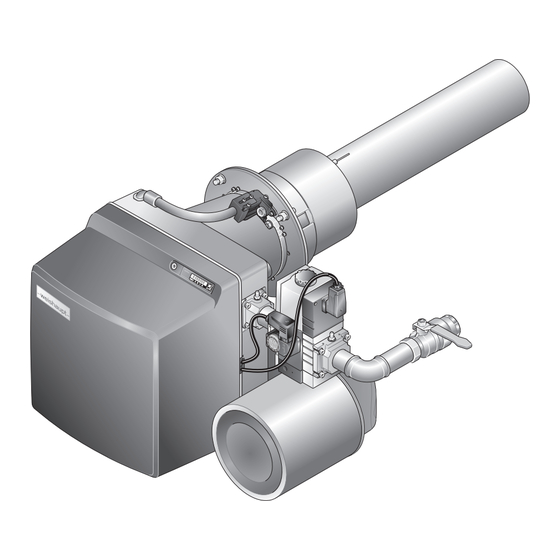

Gasbrenner WG40.../3-A ZM-PLN
83322001 1/2022-10

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weishaupt WG40 /3-A ZM-PLN Serie

Inhaltszusammenfassung für Weishaupt WG40 /3-A ZM-PLN Serie

  • Seite 1 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 83322001 1/2022-10...

  • Seite 2: Inhaltsverzeichnis

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN Benutzerhinweise ...................... 5 1.1   Zielgruppe ........................ 5 1.2   Symbole  .........................  5 1.3   Gewährleistung und Haftung  .................. 6 Sicherheit .......................... 7 2.1   Bestimmungsgemäße Verwendung .................  7 2.2   Verhalten bei Gasgeruch  ...................  7 2.3   Sicherheitsmaßnahmen  .................... 7 2.3.1  ...
  • Seite 3 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN Installation  ........................ 30 5.1   Gasversorgung ...................... 30 5.1.1   Armatur installieren  ....................  31 5.1.2   Gaszuleitung auf Dichtheit prüfen und entlüften  ........ 34 5.2   Elektroanschluss  ...................... 35 Bedienung  ........................ 36 6.1   Bedienfeld ........................ 36 6.2   Anzeige ......................... 38 6.2.1  ...
  • Seite 4 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9.13   Stellantrieb-Gasdrossel aus- und einbauen  ............. 87 9.14   Brennerrohr aus- und einbauen  ................ 88 9.15   Spule Gasdoppelventil austauschen  .............. 90 9.16   Atmungsstopfen Mehrfachstellgerät austauschen  .......... 91 9.17   Filtereinsatz Mehrfachstellgerät aus- und einbauen ........ 92 9.18   Filtereinsatz Gasfilter aus- und einbauen ............ 93 9.19  ...

  • Seite 5: Benutzerhinweise

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. 1.1 Zielgruppe Die Anleitung wendet sich an Betreiber und qualifiziertes Fachpersonal. Sie ist von allen Personen zu beachten, die am Gerät arbeiten.

  • Seite 6: Gewährleistung Und Haftung

    Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen Weiterbenutzung trotz Auftreten von einem Mangel unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten unsachgemäß durchgeführte Reparaturen keine Verwendung von Weishaupt-Originalteilen höhere Gewalt eigenmächtige Veränderungen am Gerät Einbau von Zusatzkomponenten, die nicht gemeinsam mit dem Gerät geprüft wurden Einbau von Brennraumeinsätzen, die die Ausbildung der Flamme verhindern...

  • Seite 7: Sicherheit

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Der Brenner ist für den Betrieb an Wärmeerzeuger nach EN 303 und EN 676 ge- eignet. Wird der Brenner nicht an Feuerräumen nach EN 303 und EN 676 betrieben, muss eine sicherheitstechnische Beurteilung der Verbrennung und der Flammenstabilität in den verschiedenen Prozesszuständen und an den Abschaltgrenzen der Feue- rungsanlage erfolgen und dokumentiert werden.

  • Seite 8: Elektrische Arbeiten

    Flüssig- und Erdgas erfordert einen Umbau. Dichtheitsprüfung nach jeder Wartung und Störungsbehebung durchführen. 2.4 Bauliche Veränderungen Umbaumaßnahmen sind nur mit schriftlicher Zustimmung der Max Weishaupt GmbH zulässig. Nur Zusatzkomponenten einbauen, die gemeinsam mit dem Gerät geprüft wur- den.

  • Seite 9: Produktbeschreibung

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel Beispiel: WG40N/3-A ZM-PLN Baureihe: Kompaktbrenner Brennstoff: Gas Baugröße N: Erdgas F: Flüssiggas Leistungsgröße Konstruktionsstand Ausführung Regelungsart: modulierend Mischeinrichtung: Premix LowNO 9-136 83322001 1/2022-10 Neu...

  • Seite 10: Typ Und Serialnummer

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 3 Produktbeschreibung 3.2 Typ und Serialnummer Der Typ und die Serialnummer auf dem Typenschild identifizieren das Produkt ein- deutig. Sie sind für den Weishaupt-Kundendienst erforderlich. 1 Typenschild Typ: Ser. Nr.: 10-136 83322001 1/2022-10 Neu...

  • Seite 11: Funktion

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 3 Produktbeschreibung 3.3 Funktion 3.3.1 Luftzufuhr Luftklappe Die Luftklappe reguliert die Luftmenge für die Verbrennung. Der Feuerungsmanager steuert über einen Stellantrieb die Luftklappe. Bei Brennerstillstand schließt die Luftklappe automatisch. Dadurch wird die Auskühlung vom Wärmeerzeuger redu- ziert.

  • Seite 12: Gaszufuhr

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 3 Produktbeschreibung 3.3.2 Gaszufuhr Gaskugelhahn 1 Der Gaskugelhahn öffnet und sperrt die Gaszufuhr. Mehrfachstellgerät 8 Das Mehrfachstellgerät enthält: Gasfilter Gasdoppelventil Druckregler Gasfilter 2 Der Gasfilter schützt die nachfolgende Armatur vor Fremdkörper. Gasdoppelventil 4 Das Gasdoppelventil öffnet und sperrt die Gaszufuhr. Druckregler 3 Der Druckregler reduziert den Anschlussdruck und gewährleistet einen konstanten Einstelldruck.
  • Seite 13 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 3 Produktbeschreibung Gasdruckwächter-max 6 (optional) Abhängig von der Brenneranwendung ist der optionale Ausrüstungsgegenstand erforderlich [Kap. 12.2]. Der Gasdruckwächter-max überwacht den Einstelldruck. Überschreitet der Einstell- druck den eingestellten Wert, führt der Feuerungsmanager eine Sicherheitsab- schaltung durch. ¾'' ½'' ...

  • Seite 14: Elektrische Komponenten

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 3 Produktbeschreibung 3.3.3 Elektrische Komponenten Feuerungsmanager Der Feuerungsmanager W-FM ist die Steuerungseinheit vom Brenner. Er steuert den Funktionsablauf und überwacht die Flamme. Bedienfeld Am Bedienfeld lassen sich Werte und Parameter vom Feuerungsmanager anzeigen und ändern. Brennermotor Der Brennermotor wird über einen Frequenzumrichter angesteuert.

  • Seite 15: Ein- Und Ausgänge

    -Sonde (Zubehör) Drehzahlgeber (Namur) Frequenzumrichter Bedienfeld Stellantrieb-Luftklappe Stellantrieb-Gasdrossel Steckplatz Analogmodul EM3/3 oder Feldbusmodul EM3/2 Abdeckung W-FM Externes Ventil Flüssiggas Frequenzumrichter bei Motordauerlauf -weishaupt- Frequenzumrichter Zündgerät Mehrfachstellgerät oder Gasdoppelventil frei Brückenstecker Nr. 7 Gaszähler (Impulsgeber) Luftdruckwächter Gebläse / Luftdruckwächter Ansaugluftfilter (LDW3) Gasdruckwächter-min/-Dichtheitskontrolle Ionisation Fernentriegelung oder Gasdruckwächter-min (optional)

  • Seite 16: Programmablauf

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 3 Produktbeschreibung 3.3.5 Programmablauf In der Anzeige werden die Betriebsphasen für die Inbetriebsetzung vom Brenner dargestellt. Phase Funktion Nach Einschalten der Spannungsversorgung führt der Feuerungsmanager einen Selbsttest durch. TEST Bei Wärmeanforderung fahren die Stellantriebe für Luftklappe und Gasdrossel den Referenzpunkt an. Der Feuerungsmanager führt eine Fremdlichtkontrolle durch.
  • Seite 17 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 3 Produktbeschreibung W-FM 25 T1 T2 1234 1234 Ionisationselektrode ZU-Position Flammenwächter Zündposition Luftdruckwächter Kleinlast Luftdruckwächter Ansaugluftfilter Großlast Temperatur- oder Druckregler Betriebsphase Temperatur- oder Druckregler Großlast Initialisierungszeit (Test): 3 s Gasdruckwächter-min/-Dichtheitskontrolle Nachbelüftungszeit: 2 s [Kap. 6.2.3]. Gasdruckwächter-max (optional) 1.

  • Seite 18: Technische Daten

    –15 … +40 °C Temperatur bei Transport/Lagerung –20 … +70 °C relative Luftfeuchtigkeit max 80 %, keine Betauung Aufstellhöhe max 2000 m Für eine höhere Aufstellhöhe ist Rücksprache mit Weishaupt erforderlich. 3.4.4 Brennstoffe Erdgas E/LL Flüssiggas B/P 18-136 83322001 1/2022-10 Neu...

  • Seite 19: Emissionen

    -Werte werden beeinflusst durch: Feuerraumabmessung Abgasführung Brennstoff Verbrennungsluft (Temperatur und Feuchte) Mediumtemperatur -Gehalt im Abgas Feuerraumabmessungen, siehe Weishaupt Partnerportal / Dokumente und Anwen- dungen / Online-Anwendungen / NO -Berechnung für Brenner. Schall Zweizahl-Schallemissionswerte gemessener Schallleistungspegel L (re 1 pW) dB(A)

  • Seite 20: Leistung

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 3 Produktbeschreibung 3.4.6 Leistung Feuerungswärmeleistung Erdgas 60 … 700 kW Flüssiggas 70 … 700 kW Arbeitsfeld Arbeitsfeld nach EN 676. Die Leistungsangaben beziehen sich auf eine Aufstellhöhe von 0 m über NN. Bei Aufstellhöhen über 0 m ergibt sich eine Leistungsreduzierung von ca. 1 % pro 100 m.

  • Seite 21: Abmessungen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 3 Produktbeschreibung 3.4.7 Abmessungen Brenner ½ 60 mm 450 mm 235 mm 524 mm 577 mm 834 mm 213 mm 3.4.8 Gewicht ca. 37 kg 21-136 83322001 1/2022-10 Neu...

  • Seite 22: Montage

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 4 Montage 4 Montage 4.1 Montagebedingungen Brennertyp und Arbeitsfeld Brenner und Wärmeerzeuger müssen aufeinander abgestimmt sein. Brennertyp und Brennerleistung prüfen. Aufstellraum Vor der Montage sicherstellen, dass: der Platz für die Normal- und Serviceposition ausreicht [Kap. 3.4.7] die Verbrennungsluftzufuhr ausreicht, ggf.

  • Seite 23: Brenner Montieren

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 4 Montage 4.2 Brenner montieren Arbeitsschutzvorschriften zum Heben und Tragen von Lasten beachten [Kap. 3.4.8]. Nur gültig für die Schweiz Bei Montage und Betrieb die Vorschriften vom SVGW, der VKF, die örtlichen und kantonalen Verordnungen und die EKAS-Richtlinie (Flüssiggasrichtlinie Teil 2) be- achten.
  • Seite 24 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 4 Montage Brennerrohr einbauen Beim Aus- und Einbau vom Brennerrohr darauf achten, dass das Brennerrohrgewe- be nicht beschädigt wird. Brennerrohr 4 vorsichtig anheben, und bis Anschlag in den Brennerflansch schieben, dabei darauf achten, dass: die Längsschweißnaht vom Brennerrohrgewebe nicht im Bereich der Zünd- einheit liegt die Kreuzposition 3 horizontal ausgerichtet ist das Brennerrohrgewebe nicht beschädigt wird...
  • Seite 25 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 4 Montage Brenner montieren Brenner auf die Stiftschrauben 6 aufsetzen und mit Muttern 7 an den Brenner- flansch montieren. Kühlluftleitung 4 an der Verschraubung 5 montieren. Ringschrauben 3 entfernen. Zwischenflanschabdeckungen 1 mit Senkkopfschrauben 2 montieren. Zündleitung an Zündeinheit einstecken. 25-136 83322001 1/2022-10 Neu...

  • Seite 26: Brenner Um 180° Drehen (Optional)

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 4 Montage 4.2.1 Brenner um 180° drehen (optional) Brennerflansch montieren Stiftschrauben 4 in die Kesselplatte schrauben. Brennerflansch mit Isolator 2 180° drehen und mit Flanschdichtung 3 auf die Stiftschrauben aufsetzen. Brennerflansch mit Muttern 1 an der Kesselplatte montieren. Ringspalt zwischen Isolator und Ausmauerung mit nicht brennbarem, elasti- schem Isolationsmaterial ausfüllen.
  • Seite 27 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 4 Montage Brenner montieren Bedienfeld 1 auf gegenüberliegender Gehäuseseite montieren. Befestigungswinkel 2 auf gegenüberliegender Gehäuseseite montieren. Ggf. Luftfilterkasten um 180° drehen [Kap. 4.2.2]. Brenner 180° drehen und montieren [Kap. 4.2]. 27-136 83322001 1/2022-10 Neu...

  • Seite 28: Luftfilterkasten Um 180° Drehen (Optional)

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 4 Montage 4.2.2 Luftfilterkasten um 180° drehen (optional) Luftschlauch vom Luftdruckwächter Ansaugluftfilter an der Impulsleitung lösen. Ansaugluftfilter entfernen [Kap. 9.10]. Schrauben 1 entfernen und Ansaughaube komplett abnehmen. Für Linksanbau muss der Blindstopfen 2 auf Position 1 montiert werden. 28-136 83322001 1/2022-10 Neu...
  • Seite 29 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 4 Montage Ansaughaube 3 180° drehen und mit Schrauben 1 montieren, dabei auf rich- tigen Sitz der Dichtung 2 achten. Luftfilter montieren. Luftschlauch vom Luftdruckwächter Ansaugluftfilter an der Impulsleitung montie- ren. 29-136 83322001 1/2022-10 Neu...

  • Seite 30: Installation

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 5 Installation 5 Installation 5.1 Gasversorgung Explosionsgefahr durch ausströmendes Gas Eine Zündquelle kann ein Gas-Luft-Gemisch zur Explosion bringen. Gasversorgung sorgfältig installieren. Alle Sicherheitshinweise beachten. GEFAHR Nur ein zugelassener Vertragsinstallateur darf den Gasanschluss durchführen. Da- bei die örtlichen Vorschriften beachten.

  • Seite 31: Armatur Installieren

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 5 Installation 5.1.1 Armatur installieren Nur in Verbindung mit W-MF und Gasanschlussdruck > 150 mbar Ist der Gasanschlussdruck > 150 mbar muss ein Druckregler vor dem W-MF ein- gebaut werden. Armatur installieren, siehe Zusatzblatt (Druck-Nr. 835109xx). Armatur von rechts installieren Schutzfolie und Verschlussstopfen entfernen.
  • Seite 32 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 5 Installation Armatur von links installieren Um die Armaturen von links an den Brenner zu führen, Brenner 180° gedreht mon- tieren. Dazu sind weitere Umbaumaßnahmen erforderlich. Bevor das Mehrfachstellgerät montiert wird, den Gasdruckwächter versetzen: Verschlussstopfen 1 und Gasdruckwächter 3 entfernen.
  • Seite 33 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 5 Installation Zubehör ¾'' ... 1½'' 1 Gasdruckwächter-min mit mechanischer Verriegelung (B34) 2 Gasdruckwächter-max (B33) 33-136 83322001 1/2022-10 Neu...

  • Seite 34: Gaszuleitung Auf Dichtheit Prüfen Und Entlüften

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 5 Installation 5.1.2 Gaszuleitung auf Dichtheit prüfen und entlüften Nur das Gasversorgungsunternehmen (GVU) oder ein Vertragsinstallationsunter- nehmen darf die Gaszuleitung auf Dichtheit prüfen und entlüften. 34-136 83322001 1/2022-10 Neu...

  • Seite 35: Elektroanschluss

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 5 Installation 5.2 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Stromschlag durch Frequenzumrichter Nach Trennung der Spannungsversorgung können Bauteile noch spannungsfüh- rend sein und zu Stromschlag führen.

  • Seite 36: Bedienung

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 6 Bedienung 6 Bedienung 6.1 Bedienfeld [G] Gas Stellantrieb-Gasdrossel wählen [–] Werte ändern [L/A] Luft Stellantrieb-Luftklappe wählen [Enter] Brenner entriegeln Informationen abrufen: ca. 0,5 Sekunden drücken: Info-Ebene ca. 2 Sekunden drücken: Service-Ebene 3 und 5 [+] und [Enter] ca.
  • Seite 37 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 6 Bedienung Flammensignal Das Flammensignal kann während der Inbetriebnahme (Einstell-Ebene) über eine Tastenkombination angezeigt werden. Taste [Enter] und [G] gleichzeitig drücken. Das Flammensignal wird angezeigt. Empfohlenes Flammensignal, siehe Service-Ebene Information 19 [Kap. 6.2.2]. Betriebsstatus Der genaue Betriebsstatus vom Feuerungsmanager kann zusätzlich angezeigt wer- den.

  • Seite 38: Anzeige

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 6 Bedienung 6.2 Anzeige Die Anzeige zeigt aktuelle Betriebszustände und Betriebsdaten an. 1 Einstell-Ebene aktiviert 2 Startphase aktiv 3 Info-Ebene aktiviert 4 Stellantrieb läuft ZU 5 Stellantrieb läuft AUF 6 Brenner in Betrieb 7 Störung 8 Service-Ebene aktiviert Feuerungsmanager führt Selbsttest durch [Kap. 3.3.5] Standby, keine Wärmeanforderung...

  • Seite 39: Info-Ebene

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 6 Bedienung 6.2.1 Info-Ebene In der Info-Ebene können Brennerdaten abgefragt werden. Taste [Enter] ca. 0,5 Sekunden drücken. Die Info-Ebene ist aktiviert. Taste [Enter] drücken um zur nächsten Information zu gelangen. l,m³ Information Gasverbrauch gesamt in m (über X3:8) Wert zurücksetzen: Taste [L/A] und [+] gleichzeitig ca.

  • Seite 40: Service-Ebene

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 6 Bedienung 6.2.2 Service-Ebene Die Service-Ebene informiert über: Stellantriebsposition der einzelnen Betriebspunkte zuletzt aufgetretene Fehler Flammensignal während Brennerbetrieb Taste [Enter] ca. 2 Sekunden drücken. Die Service-Ebene ist aktiviert. Taste [Enter] drücken um zur nächsten Information zu gelangen. Bei Information 0 …...

  • Seite 41: Parameter-Ebene

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 6 Bedienung 6.2.3 Parameter-Ebene Die Parameter-Ebene kann nur im Standby (OFF) aufgerufen werden. Taste [+] und [Enter] gleichzeitig ca. 2 Sekunden drücken. Die Parameter-Ebene ist aktiviert. Taste [+] drücken. Taste [Enter] drücken um zum nächsten Parameter zu gelangen. Erst dann wird der Wert gespeichert.
  • Seite 42 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 6 Bedienung Pnr. Parameter Einstellbereich Werks- einstellung Betriebsart Ausgang X3:1 0: nicht aktiv 1: mit Pilotgasventil nicht unterbrochen 2: mit Pilotgasventil unterbrochen 3: Standard (Externes Ventil Flüssiggas) Flammenwächter 0: Ionisationselektrode oder Flammenfühler FLW 1: Schalteingang (X3:14) 2: Flammenfühler QRB4 oder Flammenfühler Dauerbetrieb Anzeige Modus 0: E-Parameter in der Zugriffs-Ebene nicht aktiv...

  • Seite 43: Zugriffs-Ebene

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 6 Bedienung 6.2.4 Zugriffs-Ebene In der Zugriffs-Ebene kann die Konfiguration je nach Brennertyp und/oder Ausfüh- rung angepasst werden. In der Parameter-Ebene muss der Anzeige Modus auf 1 parametriert sein, damit auf die Parameter E0 … E3 zugegriffen werden kann [Kap. 6.2.3]. [G] und [L/A] gleichzeitig drücken.

  • Seite 44: Linearisierung

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 6 Bedienung 6.3 Linearisierung Während der Inbetriebnahme kann bei Gasbetrieb eine Linearisierung der Be- triebspunkte durchgeführt werden. Bei der Linearisierung wird ausgehend vom angezeigten Betriebspunkt eine Gera- de nach P9 gebildet. Die Werte auf der Geraden werden als neue Betriebspunkte übernommen.

  • Seite 45: Inbetriebnahme

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur dafür qualifiziertes Fachpersonal durchführen. Nur eine richtig durchgeführte Inbetriebnahme gewährleistet die Betriebssicherheit. Brenner nicht außerhalb vom Arbeitsfeld betreiben [Kap. 3.4.6]. Vor der Inbetriebnahme sicherstellen, dass: alle Montage- und Installationsarbeiten ordnungsgemäß...

  • Seite 46: Messgeräte Anschließen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 7.1.1 Messgeräte anschließen Messgerät für Ionisationsstrom Ionisationsleitung an der Steckerkupplung trennen. Strommessgerät in Reihe schalten. Ionisationsstrom Fremdlichterkennung ab 1 μA minimaler Ionisationsstrom 5 μA empfohlener Ionisationsstrom 9 … 15 μA 46-136 83322001 1/2022-10 Neu...

  • Seite 47: Gasanschlussdruck Prüfen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 7.1.2 Gasanschlussdruck prüfen Anschlussdruck-min Zum Anschlussdruck-min den Feuerraumdruck in mbar hinzuzählen. Der An- schlussdruck sollte 15 mbar nicht unterschreiten. Anschlussdruck-min für Niederdruckversorgung aus Tabelle ermitteln [Kap. 7.1.5]. Anschlussdruck-max Anschlussdruck-max vor dem Gaskugelhahn ist 300 mbar. Anschlussdruck prüfen Explosionsgefahr durch zu hohen Gasanschlussdruck Überschreiten vom Anschlussdruck-max kann die Armatur beschädigen und zur Ex-...

  • Seite 48: Gasarmatur Auf Dichtheit Prüfen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 7.1.3 Gasarmatur auf Dichtheit prüfen Dichtheitsprüfung durchführen: vor der Inbetriebnahme nach allen Service- und Wartungsarbeiten Erste Prüfphase Zweite und dritte Prüfphase Prüfdruck 100 mbar ±10 % 100 mbar ±10 % Wartezeit für Druckausgleich 5 Minuten 5 Minuten Prüfzeit...
  • Seite 49 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme ¾'' ...1½'' 1 Erste Prüfphase 2 Zweite Prüfphase 3 Dritte Prüfphase 4 Steckscheibe 49-136 83322001 1/2022-10 Neu...
  • Seite 50 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme Vierte Prüfphase In der vierten Phase den Übergang zum Gemischverteiler 1 auf Dichtheit prüfen. Die Prüfphase lässt sich erst während oder nach der Inbetriebnahme vom Brenner durchführen. Für die Prüfung ein elektronisches Gasspürgerät oder ein Lecksuch-Spray verwen- den.

  • Seite 51: Gasarmatur Entlüften

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 7.1.4 Gasarmatur entlüften Messstelle vor Ventil 1 öffnen [Kap. 7.1.3]. An der Messstelle einen zugelassenen Entlüftungsschlauch anschließen. Entlüftungsschlauch ins Freie führen. Gaskugelhahn langsam öffnen. Das Gas-Luft-Gemisch in der Armatur strömt über den Entlüftungsschlauch ins Freie.

  • Seite 52: Druckregler Voreinstellen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 7.1.5 Druckregler voreinstellen Einstelldruck ermitteln Zum Einstelldruck vor Gasdrossel den Feuerraumdruck in mbar hinzuzählen. Einstelldruck aus Tabelle ermitteln und notieren. 52-136 83322001 1/2022-10 Neu...
  • Seite 53 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme Die Angaben Heizwert H beziehen sich auf 0 °C und 1013 mbar. Die Tabellenwerte wurden unter idealen Bedingungen ermittelt. Die Werte sind da- her Richtwerte für die Grundeinstellung. Großlast Einstelldruck Anschlussdruck-min vor Kugelhahn [kW] vor Gasdrossel [mbar] (Niederdruckversorgung) [mbar] Nennweite Armatur...
  • Seite 54 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme Einstelldruck voreinstellen Nur in Verbindung mit W-MF und Gasanschlussdruck > 150 mbar Der Vordruck muss auf ca. 90 mbar eingestellt werden. Druckregler FRS einstellen, siehe Zusatzblatt (Druck-Nr. 835109xx). Ermittelten Einstelldruck am Mehrfachstellgerät voreinstellen. Druckregler entspannen (2") Verschlusskappe 1 entfernen und Belastungsfeder 2 entspannen.

  • Seite 55: Einstellwerte

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 7.1.6 Einstellwerte Brenner nicht außerhalb vom Arbeitsfeld betreiben [Kap. 3.4.6]. Luftklappenstellung und Gebläsedrehzahl entsprechend der geforderten Feue- rungswärmeleistung einstellen. Luftklappenstellung und Gebläsedrehzahl aus Diagramm ermitteln und notieren. Beispiel Beispiel 1 Beispiel 2 geforderte Brennerleistung 375 kW 500 kW Feuerraumdruck 3,5 mbar...

  • Seite 56: Gas- Und Luftdruckwächter Voreinstellen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 7.1.7 Gas- und Luftdruckwächter voreinstellen Die Voreinstellung der Druckwächter gilt nur für die Inbetriebnahme. Nach der Inbe- triebnahme müssen die Druckwächter richtig eingestellt werden [Kap. 7.4]. Luftdruckwächter Gebläse ca. 1 mbar Luftdruckwächter Ansaugluftfilter –2,0 mbar Gasdruckwächter-min/-Dichtheitskon- 12 mbar...

  • Seite 57: Brenner Einregulieren

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 7.2 Brenner einregulieren Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen. Zündeinrichtung während dem Zündvorgang nicht berühren. GEFAHR Während der Inbetriebnahme Flammensignal prüfen [Kap. 7.1.1]. 1. Feuerungsmanager voreinstellen Brückenstecker Nr. 7 am Feuerungsmanager ausstecken. Spannungsversorgung herstellen.
  • Seite 58 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme Taste [L/A] gedrückt halten und mit Taste [–] oder [+] ermittelte Luftklappenstel- lung einstellen [Kap. 7.1.6]. Taste [G] gedrückt halten und mit Taste [–] oder [+] Gasdrossel auf gleichen Wert einstellen. Taste [Enter] und [L/A] gleichzeitig drücken. Werkseinstellung Gebläsedrehzahl (100 %) wird angezeigt. Taste [L/A] und [G] gleichzeitig gedrückt halten und mit Taste [–] oder [+] ermit- telte Gebläsedrehzahl einstellen [Kap. 7.1.6].
  • Seite 59 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 2. Funktionsablauf prüfen Gaskugelhahn öffnen. Druck in der Armatur baut sich auf. Gaskugelhahn wieder schließen. Brückenstecker Nr. 7 am Feuerungsmanager einstecken. Brenner startet. Dichtheitskontrolle wird durchgeführt. Drehzahlnormierung beginnt. Taste [+] innerhalb 20 Sekunden drücken. Drehzahlnormierung wird durchgeführt.
  • Seite 60 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 3. Einstelldruck voreinstellen Wenn bei der Einregulierung eine Regelabschaltung oder Störung eintritt: Taste [G] und [L/A] gleichzeitig kurz drücken. Taste [+] drücken. Feuerungsmanager wechselt in die Einstell-Ebene. Messstelle für den Einstelldruck öffnen und Druckmessgerät anschließen. Gaskugelhahn öffnen.
  • Seite 61 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 4. Großlast anfahren Taste [+] drücken. Brenner fährt Betriebspunkt P1 an. Verbrennung auf CO-Gehalt prüfen und ggf. Verbrennungswerte über Gasdros- selstellung [G] anpassen. Taste [+] drücken. Nächster Betriebspunkt wird angefahren. Schritte bei jedem Betriebspunkt wiederholen, bis P9 erreicht ist. 5.
  • Seite 62 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 6. Betriebspunkt P1 einregulieren Taste [-] drücken. P9 wird gespeichert. Brenner fährt Betriebspunkt P8 an. Verbrennung auf CO-Gehalt prüfen und ggf. Verbrennungswerte über Gasdros- selstellung [G] anpassen. Taste [-] drücken. Nächster Betriebspunkt wird angefahren. Schritte bei jedem Betriebspunkt wiederholen, bis P1 erreicht ist.
  • Seite 63 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 8. Linearisierung durchführen [Kap. 6.3] Taste [+] drücken. Brenner fährt Betriebspunkt P1 an. Taste [Enter] drücken. Feuerungsmanager wechselt in den Linearisierungs-Modus. Mit Taste [+] bestätigen. Linearisierung wird ausgelöst. Anschließend erscheint in der Anzeige Betriebspunkt P1. Kalkulation von P1 nach P9 wurde durchgeführt.
  • Seite 64 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 10. Kleinlast einregulieren Taste [G] und [L/A] gleichzeitig drücken. Brenner fährt auf Kleinlast. Die Betriebsuntergrenze (bu) wird angezeigt. Kleinlast definieren, dabei beachten: Angaben vom Kesselhersteller Arbeitsfeld vom Brenner [Kap. 3.4.6] Gasdurchsatz ermitteln, ggf. mit Taste [+] Kleinlast (bu) einstellen. Taste [G] und [L/A] gleichzeitig drücken.

  • Seite 65: Brennerflansch Auf Dichtheit Prüfen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 7.3 Brennerflansch auf Dichtheit prüfen Für die Dichtheitsprüfung schaumbildende Mittel, ein Lecksuch-Spray oder ein elektronisches Gasspürgerät verwenden. Brenner in Betrieb nehmen und Großlast anfahren. Alle Bauteile und Übergänge 1 am Brennerflansch prüfen. Schrauben, Muttern und Bauteile ggf.

  • Seite 66: Druckwächter Einstellen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 7.4 Druckwächter einstellen 7.4.1 Gasdruckwächter einstellen Gasdruckwächter-min/-Dichtheitskontrolle Der Schaltpunkt muss bei der Einregulierung geprüft und ggf. nachgestellt werden. Druckmessgerät an Messstelle 1 vom Gasdruckwächter-min anschließen. Brenner in Betrieb nehmen und Großlast anfahren. Gaskugelhahn langsam schließen, bis entweder: -Gehalt im Abgas über 8,5 % steigt Flammenstabilität sich merklich verschlechtert CO-Gehalt ansteigt...

  • Seite 67: Luftdruckwächter Gebläse Einstellen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 7.4.2 Luftdruckwächter Gebläse einstellen Der Schaltpunkt muss bei der Einregulierung geprüft und ggf. nachgestellt werden. Druckmessgerät zur Differenzdruckmessung anschließen. Brenner starten. Über den gesamten Leistungsbereich vom Brenner eine Differenzdruckmessung durchführen und niedrigsten Differenzdruck ermitteln. Schaltpunkt berechnen (80 % vom niedrigsten Differenzdruck).

  • Seite 68: Luftdruckwächter Ansaugluftfilter Einstellen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 7.4.3 Luftdruckwächter Ansaugluftfilter einstellen Werkseinstellung Luftdruckwächter 1 prüfen, ggf. einstellen: –2 mbar (LGW 3) 68-136 83322001 1/2022-10 Neu...

  • Seite 69: Abschließende Arbeiten

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 7.5 Abschließende Arbeiten Regel- und Sicherheitseinrichtungen prüfen. Gasdruckmessgeräte entfernen und Messstellen schließen. Dichtheitsprüfung der Gasarmatur (vierte Prüfphase) abschließen [Kap. 7.1.3]. Verbrennungswerte und Einstellungen in Inspektionskarte und/oder Messblatt eintragen. Einstellwerte in beiliegenden Aufkleber 1 eintragen. Aufkleber am Brenner anbringen.

  • Seite 70: Verbrennung Prüfen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 7.6 Verbrennung prüfen Luftüberschuss ermitteln -Gehalt nach NO -Anforderung einstellen [Kap. 3.4.6]. -Gehalt messen und dokumentieren. Abgastemperatur prüfen Abgastemperatur messen. Sicherstellen, dass die Abgastemperatur den Angaben vom Kesselhersteller ent- spricht. Ggf. Abgastemperatur anpassen, z. B.: in Kleinlast Brennerleistung erhöhen, vermeidet Kondensation in den Abgas- wegen, außer bei Brennwerttechnik in Großlast Brennerleistung reduzieren, verbessert den Wirkungsgrad...

  • Seite 71: Gasdurchsatz Berechnen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 7.7 Gasdurchsatz berechnen Formelzeichen Beschreibung Beispielwerte Betriebsvolumen [m – Am Gaszähler gemessenes Volumen bei derzeitigem Druck und Temperatur (Gasdurchsatz). Normvolumen [m – Volumen das ein Gas bei 1013 mbar und 0 °C einnimmt. Umrechnungsfaktor –...

  • Seite 72: Nachträglich Betriebspunkte Optimieren

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 7 Inbetriebnahme 7.8 Nachträglich Betriebspunkte optimieren Falls erforderlich, können die Verbrennungswerte nachträglich korrigiert werden. Brückenstecker Nr. 7 am Feuerungsmanager ausstecken. Feuerungsmanager läuft auf Standby. [–] und [+] gleichzeitig kurz drücken. Feuerungsmanager wechselt in die Zugriffs-Ebene. [+] drücken.

  • Seite 73: Außerbetriebnahme

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 8 Außerbetriebnahme 8 Außerbetriebnahme Bei Betriebsunterbrechung: Brenner ausschalten. Brennstoff-Absperreinrichtungen schließen. 73-136 83322001 1/2022-10 Neu...

  • Seite 74: Wartung

    überschritten ist oder vor der nächsten Wartung überschritten wird, sollen vorsorglich ausgetauscht werden. Die Auslegungslebensdauer der Komponenten ist im Wartungsplan aufgeführt [Kap. 9.2]. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Folgende Bauteile dürfen nur ausgetauscht und nicht anderweitig instandgesetzt werden: Feuerungsmanager Flammenfühler...
  • Seite 75 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung Vor jeder Wartung Vor Beginn der Wartungsarbeiten Betreiber informieren. Hauptschalter der Anlage ausschalten und gegen unerwartetes Wiedereinschal- ten sichern. Brennstoff-Absperreinrichtungen schließen. Abdeckhaube entfernen. Anschlussstecker der Kesselsteuerung am Feuerungsmanager ausstecken. Nach jeder Wartung Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen.

  • Seite 76: Wartungsplan

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung 9.2 Wartungsplan Komponente Kriterium / Auslegungslebensdauer Wartungsmaßnahme Ionisations- und Zündelektrode Verschmutzung Reinigen. Beschädigung / Abnutzung Austauschen [Kap. 9.9]. Empfehlung: mindestens alle 2 Jahre Ionisations- und Zündleitung Beschädigung Austauschen. Brennerrohroberfläche Verschmutzung Reinigen. Beschädigung Austauschen [Kap. 9.14]. 250 000 Brennerstarts oder 10 Jahre Empfehlung: austauschen.

  • Seite 77: Gemischverteiler Aus- Und Einbauen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung 9.3 Gemischverteiler aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Explosionsgefahr durch ausströmendes Gas Bei falschem Sitz der Dichtung 5 kann Gas austreten. Nach Arbeiten am Gemischverteiler auf richtigen Sitz und Sauberkeit der Dich- GEFAHR tung achten, ggf.

  • Seite 78: Gemischverteiler Einstellen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung 9.4 Gemischverteiler einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Der Abstand zwischen Gemischverteiler und Zwischenflanschvorderkante ist bei montiertem Brenner nicht messbar. Dies ist nur bei ausgebautem Gemischverteiler indirekt mit Maß Lx möglich. Gemischverteiler ausbauen [Kap. 9.3]. Einstellschraube 1 drehen, bis der Anzeigebolzen 2 bündig mit dem Düsen- stock-Deckel abschließt (Maß...

  • Seite 79: Serviceposition

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung 9.5 Serviceposition Hinweise zur Wartung beachten [Kap. 9.1]. Bei Brenner 180° gedreht montiert, ist die Serviceposition nicht möglich. Gemischverteiler ausbauen [Kap. 9.3]. Stecker 3 am Zündgerät ausstecken. Abdeckung 2 abnehmen und Stecker entfernen. Schläuche 4 abziehen. Gehäusedeckel festhalten und Schrauben 1 entfernen. Gehäusedeckel in Haltevorrichtung 5 einhängen.

  • Seite 80: Gebläserad Aus- Und Einbauen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung 9.6 Gebläserad aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Gehäusedeckel in Serviceposition einhängen [Kap. 9.5]. Gewindestift 1 entfernen und Gebläserad abziehen. Einbau Gebläserad in umgekehrter Reihenfolge einbauen, dabei: auf richtigen Sitz der Scheibenfeder 2 achten neuen Gewindestift 1 einschrauben Gebläserad drehen und Freigängigkeit prüfen 80-136...

  • Seite 81: Drehzahlsensor Austauschen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung 9.7 Drehzahlsensor austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Gebläserad ausbauen [Kap. 9.6]. Klemmschraube 3 lösen. Drehzahlsensor 2 ausbauen. Einbau Neuen Drehzahlsensor in umgekehrter Reihenfolge einbauen, dabei darauf ach- ten, dass der Drehzahlsensor bündig mit dem Motorflansch 1 abschließt (Maß...

  • Seite 82: Brennermotor Ausbauen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung 9.8 Brennermotor ausbauen Hinweise zur Wartung beachten [Kap. 9.1]. Luftdruckwächter Ansaugluftfilter ausbauen. Gebläserad ausbauen [Kap. 9.6]. Stecker 1 ausstecken. Motor festhalten und Schrauben 2 entfernen. Motor abnehmen. Der Drehzahlsensor ist am Brennermotor angebaut. Ggf. Drehzahlsensor ausbauen. 82-136 83322001 1/2022-10 Neu...

  • Seite 83: Ionisations- Und Zündelektrode Einstellen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung 9.9 Ionisations- und Zündelektrode einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Verbrennungsgefahr durch heiße Bauteile Heiße Bauteile können zu Verbrennungen führen. Bauteile auskühlen lassen. WARNUNG Schutzgehäuse 1 entfernen. Ionisations- und Zündleitung 2 entfernen. Zündeinheit 3 entfernen. Verschraubung Ionisations- und Zündelektrode 1 lösen.

  • Seite 84: Ansaugluftfilter Ausbauen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung 9.10 Ansaugluftfilter ausbauen Hinweise zur Wartung beachten [Kap. 9.1]. Vorfilter 3 abziehen Schrauben 4 am Ansaugluftfilter entfernen. Ansaugluftfilter 2 abnehmen. Filter reinigen Vorfilter 3 reinigen, bei starker Verschmutzung ggf. austauschen. Ansaugluftfilter 2 von innen nach außen ausblasen. Leitung Luftdruckwächter 1 reinigen. 84-136 83322001 1/2022-10 Neu...

  • Seite 85: Stellantrieb-Luftklappe Aus- Und Einbauen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung 9.11 Stellantrieb-Luftklappe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Stellantriebstecker 4 am Feuerungsmanager ausstecken. Schrauben 5 entfernen. Stellantrieb mit Befestigungsplatte 3 und Welle 2 abziehen. Einbau Schaden am Stellantrieb durch Bewegen der Nabe Stellantrieb kann beschädigt werden. Nabe nicht von Hand oder mit Werkzeug drehen.

  • Seite 86: Winkelgetriebe Aus- Und Einbauen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung 9.12 Winkelgetriebe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Stellantrieb-Luftklappe ausbauen [Kap. 9.11]. Schrauben 2 entfernen. Winkelgetriebe abnehmen. Einbau Welle 1 bis Anschlag (Luftklappe Auf) drehen und halten. Winkelgetriebe in Welle einsetzen. Winkelgetriebe befestigen. 86-136 83322001 1/2022-10 Neu...

  • Seite 87: Stellantrieb-Gasdrossel Aus- Und Einbauen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung 9.13 Stellantrieb-Gasdrossel aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Stellantriebstecker 1 am Feuerungsmanager ausstecken. Schrauben 2 entfernen. Stellantrieb abziehen. Einbau Schaden am Stellantrieb durch Bewegen der Nabe Stellantrieb kann beschädigt werden. Nabe nicht von Hand oder mit Werkzeug drehen. HINWEIS Stellantriebstecker 1 am Feuerungsmanager einstecken.

  • Seite 88: Brennerrohr Aus- Und Einbauen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung 9.14 Brennerrohr aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Beim Aus- und Einbau vom Brennerrohr darauf achten, dass das Brennerrohrgewe- be nicht beschädigt wird. Gasarmatur auftrennen. Zwischenflanschabdeckungen 1 entfernen Kühlluftleitung 2 auftrennen. Brenner 4 festhalten und Muttern 3 entfernen.
  • Seite 89 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung Zündeinheit 2 entfernen. Schrauben 3 entfernen. Brennerrohr 1 vorsichtig herausziehen, dabei darauf achten, dass das Brenner- rohrgewebe nicht beschädigt wird. Brennerrohr reinigen Brennerrohrgewebe auf Verschmutzung prüfen, dabei eine Lampe in das Brenn- errohr halten. Bei Verschmutzung das Brennerrohr von innen mit einem Sauger und einer Ny- lonbürste reinigen –...

  • Seite 90: Spule Gasdoppelventil Austauschen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung 9.15 Spule Gasdoppelventil austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Beim Austausch der Magnetspule auf richtige Spannung und Magnet-Nummer achten. Schraube(n) 1 lösen. Kappe 2 entfernen. Bei DMV zusätzlich Metalplatte 4 entfernen. Magnetspule 3 austauschen. W-MF 5xx DMV 525 90-136...

  • Seite 91: Atmungsstopfen Mehrfachstellgerät Austauschen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung 9.16 Atmungsstopfen Mehrfachstellgerät austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Damit die Atmungsöffnung nicht verschmutzt, ist ein Atmungsstopfen mit integrier- tem Filterelement eingebaut. Atmungsstopfen 1 austauschen. 91-136 83322001 1/2022-10 Neu...

  • Seite 92: Filtereinsatz Mehrfachstellgerät Aus- Und Einbauen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung 9.17 Filtereinsatz Mehrfachstellgerät aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Beim Aus- und Einbau vom Filtereinsatz darauf achten, dass kein Schmutz in die Armatur gelangt. Ausbau Schrauben 4 entfernen. Deckel 3 abnehmen. Filtereinsatz 1 herausnehmen. Filtereinsatz 1 und Dichtung 2 ggf.

  • Seite 93: Filtereinsatz Gasfilter Aus- Und Einbauen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung 9.18 Filtereinsatz Gasfilter aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Beim Aus- und Einbau vom Filtereinsatz darauf achten, dass kein Schmutz in die Armatur gelangt. Ausbau Schrauben 1 entfernen. Deckel 2 abnehmen. Filtereinsatz 4 herausnehmen. Filtereinsatz 4 und O-Ring 3 ggf.

  • Seite 94: Feuerungsmanager Austauschen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung 9.19 Feuerungsmanager austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Alle Stecker ausstecken. Schrauben 1 lösen. Feuerungsmanager nach oben schieben und austauschen. Alle Stecker wieder einstecken. Feuerungsmanager voreinstellen Brückenstecker Nr. 7 am Feuerungsmanager ausstecken. Spannungsversorgung herstellen. In der Anzeige wird der unprogrammierte Zustand vom Feuerungsmanager blin- kend dargestellt.
  • Seite 95 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung [G] und [L/A] gleichzeitig drücken. Feuerungsmanager wechselt in die Zugriffs-Ebene. [+] drücken. Einstell-Ebene (Parameter E0) wird angezeigt. Wert 0 (Einstoffbrenner) übernehmen, ggf. mit Taste [Enter] und [–] einstellen. [+] drücken. E1 wird angezeigt. Der Wert von Parameter E1 kann nicht geändert werden.
  • Seite 96 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung Betriebspunkte aus Aufkleber 1 ablesen. Brenner mit diesen Betriebspunkten voreinstellen und einregulieren [Kap. 7.2]. Brennereinstellung Datum: Stauscheiben- einstellung: Gaseinstelldruck bei Großlast: mbar Einstellungen am Feuerungsmanager: Voreinstellung Luftklappe bei Großlast (P9): ° Punkt Unterschrift E-Parameter deaktivieren Nach der Inbetriebnahme Parameter E auf 0 einstellen.

  • Seite 97: Sicherung Austauschen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 9 Wartung 9.20 Sicherung austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Anschlussstecker am Feuerungsmanager ausstecken. Sicherung  (T6,3H, IEC 127-2/5) austauschen. 1 Ersatzsicherung 97-136 83322001 1/2022-10 Neu...

  • Seite 98: Fehlersuche

    Temperaturbegrenzer oder Druckbe- Temperaturbegrenzer oder Druckbe- grenzer am Wärmeerzeuger hat ausge- grenzer am Wärmeerzeuger entrie- löst geln. Wassermangelsicherung am Wärmeer- Wasser nachfüllen. zeuger hat ausgelöst Wassermangelsicherung am Wärme- erzeuger entriegeln. Bei wiederholtem Auftreten Heizungsfachbetrieb oder Weishaupt-Kundendienst benachrichtigen. 98-136 83322001 1/2022-10 Neu...

  • Seite 99: Anzeige Off

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 10 Fehlersuche 10.1.2 Anzeige OFF Folgende Fehler dürfen vom Betreiber behoben werden: Fehler Ursache Behebung Brenner ohne Funktion Temperaturregler oder Druckregler am Temperaturregler oder Druckregler Wärmeerzeuger nicht richtig eingestellt am Wärmeerzeuger einstellen. Kessel- oder Heizkreisregelung ohne Funktion und Einstellung der Kessel- Funktion oder nicht richtig eingestellt oder Heizkreisregelung prüfen.

  • Seite 100: Detailfehlercode

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 10 Fehlersuche 10.1.4 Detailfehlercode Zusatzinformationen, die den Fehler genauer aufschlüsseln, können über Tasten- druck angezeigt werden. Der 1. Detailfehlercode und 2. Detailfehlercode ist nur bei folgenden Fehlern rele- vant: 1. Detailfehlercode / Betriebsstatus Taste [+] drücken. 1 1.

  • Seite 101: Fehler Beheben

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 10 Fehlersuche 10.2 Fehler beheben Folgende Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung 01h … 02h interner Gerätefehler Spannungsversorgung kurzzeitig unterbrechen. Brenner entriegeln, bei wiederholtem Auftreten 05h … 0bh Feuerungsmanager austauschen [Kap. 9.19].
  • Seite 102 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 10 Fehlersuche Folgende Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Abschaltung über PC-Software – 2. Detailfehlercode: A1h Bus-Adresse prüfen. ungültige Bus-Adresse 2. Detailfehlercode: A5h Konfiguration am Ausgang B4 prüfen. Konfiguration am Ausgang B4 fehlerhaft 2.
  • Seite 103 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 10 Fehlersuche Folgende Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Stecker der Stellantriebe für Gas und Luft ver- Stecker tauschen. tauscht Toleranzfehler Stellantrieb Luftklappe und/oder Winkelgetriebe oder Gas- drossel auf Freigängigkeit prüfen. Stellantrieb austauschen.
  • Seite 104 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 10 Fehlersuche Folgende Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung kein Flammensignal nach Sicherheitszeit Zündelektrode einstellen [Kap. 9.9]. Zündeinrichtung prüfen, ggf. austauschen. Magnetventilspule und Leitung prüfen, ggf. aus- tauschen. Ionisationselektrode und Leitung prüfen, ggf. austauschen.

  • Seite 105: Betriebsprobleme

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 10 Fehlersuche Folgende Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Verbindung zum Stellantrieb fehlerhaft Fehler beheben nach folgendem Ablauf: Spannungsversorgung unterbrechen Stecker am Feuerungsmanager richtig einste- cken Abdeckung W-FM montieren [Kap. 3.3.4]. Parameter E0 nicht richtig konfiguriert Konfiguration Parameter E0 prüfen [Kap. 6.2.4] über Fernentriegelung (X3:14) mehr als 5 Entrie-...

  • Seite 106: Technische Unterlagen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 11 Technische Unterlagen 11 Technische Unterlagen 11.1 Programmablauf Der genaue Betriebsstatus vom Feuerungsmanager kann zusätzlich angezeigt wer- den. Betriebsstatus aktivieren [Kap. 6]. Betriebsphase Betriebsstatus Zustand / Funktion Fehler vorhanden F .. unprogrammierter Zustand oder Programmierung nicht abgeschlossen OFFUPr Standby, keine Wärmeanforderung Fremdlichtkontrolle...
  • Seite 107 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 11 Technische Unterlagen Betriebsphase Betriebsstatus Zustand / Funktion Wiedereinschaltsperre 16 ..Referenzsuche Stellantrieb-Luftklappe und Gasdrossel Test Stellantrieb-Gasdrossel 105° Fahren auf Standby-Position Interner Ablauf Gasmangel Gasdruckwächter-min (X3:14) OFFGd Gasmangelprogramm 16 ..Sicherheitskette geöffnet (X3:7) OFF S 107-136 83322001 1/2022-10 Neu...

  • Seite 108: Umrechnungstabelle Druckeinheit

    Punkt 5.1.1, Tab. 4 angegebenen Prüfgase verwendet und die unter Punkt 5.1.2, Tab. 5 genannten minimalen Prüfdrücke ermittelt. Da Weishaupt Gas- und Zweistoffbrenner diese Anforderungen vollumfänglich er- füllen, werden bei der Kennzeichnung vom Brenner nach Punkt 6.2 auf dem Gerä- teschild die Gerätekategorie sowie die verwendeten Prüfgase mit dem zulässigen...
  • Seite 109 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 11 Technische Unterlagen Alternative Gerätekategorie zu I2R Bestimmungsland Gerätekategorie Prüfgas Anschlussdruck [mbar] AT (Austria) G 20 BE (Belgium) I2E+, I2N, I2E(S), I2E(R) G 20 Druckpaar 20 - 25 CH (Switzerland) G 20 CZ (Czech Republic) G 20 DE (Germany) I2E, I2N, I2ELL...
  • Seite 110 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 11 Technische Unterlagen Alternative Gerätekategorie zu I3R Bestimmungsland Gerätekategorie Prüfgas Anschlussdruck [mbar] AT (Austria) I3B/P, I3P G 30 + G 31 30 / 50 BE (Belgium) I3+, I3P, I3B, I3B/P G 30 + G 31 Druckpaar 28 - 30 / 37 CH (Switzerland)
  • Seite 111 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 11 Technische Unterlagen Alternative Gerätekategorie zu II2R/3R Bestimmungsland Gerätekategorie Prüfgas Anschlussdruck Prüfgas Anschlussdruck [mbar] [mbar] AT (Austria) II2H3B/P, II2H3P G 20 G 30 + G 31 30 / 50 BE (Belgium) II2E+3P, II2E+3+, II2E+3B, G 20 Druckpaar G 30 + G 31 Druckpaar...

  • Seite 112: Projektierung

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 12 Projektierung 12 Projektierung 12.1 Motordauerlauf oder Nachbelüftung Brandgefahr durch Ausfall vom Verbrennungsluftgebläse Bei Betrieb mit Motordauerlauf oder verlängerter Nachbelüftung kann ein Ausfall vom Verbrennungsluftgebläse (z. B. durch Spannungsausfall oder defekten Motor) dazu führen, dass Rückwärme oder heiße Abgase in das Brennergehäuse zurück- GEFAHR strömen.

  • Seite 113: Zusätzliche Anforderungen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 12 Projektierung 12.2 Zusätzliche Anforderungen Zusätzliche Anforderungen an Brenner für gasförmige Brennstoffe nach EN 676: die Druckgeräte befeuern entsprechend der Druckgeräterichtlinie 2014/68/EU als Komponente einer industriellen Thermoprozessanlage nach EN 746-2 an Dampf- und Heißwasser-Wasserrohrkessel nach EN 12952-8 2014/68/EU EN 746-2 EN 12952-8 Komponente...

  • Seite 114: Ersatzteile

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 13 Ersatzteile 13 Ersatzteile 1.04 1.01 1.03 1.02 1.05 1.10 1.08 1.06 1.09 1.07 1.12 1.18 1.12 1.17 1.11 1.13 1.16 1.14 1.17 1.15 1.20 1.22 1.21 1.23 1.19 1.25 1.24 1.26 1.27 1.28 114-136 83322001 1/2022-10 Neu...
  • Seite 115 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Abdeckhaube 241 400 01 112 1.02 Schraube M8 x 16 DIN 7991 404 412 1.03 Zwischenflansch 232 400 01 257 – Stiftschraube DIN 939-M10 x 30 421 064 1.04 Abdeckung Zwischenflansch 232 400 01 357...
  • Seite 116 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 13 Ersatzteile 2.17 2.16 2.18 2.15 2.13 2.19 2.23 2.11 2.21 2.20 2.25 2.28 2.24 2.14 2.29 2.04 2.27 2.03 2.10 2.34 2.26 2.02 2.33 2.22 2.05 2.11 2.30 2.31 2.35 2.32 2.01 2.02 2.22 2.09 2.06*...
  • Seite 117 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Motor 232 400 07 050 – Motor W-PM06/S-4 652 165 – Motor W-PM06/A-4 652 320 2.02 Schraube ISO 4762 M8 x 16- 8.8 402 509 2.03 Scheibenfeder 4 x 5 DIN 6888 490 154 2.04 Klemmstück Drehzahlsensor...
  • Seite 118 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 13 Ersatzteile 3.02 3.11 3.01 3.04 3.03 3.10 3.12 3.02 3.02 3.06 3.05 3.13 3.07 3.09 3.03 3.02 3.14 3.15 3.16 3.08 3.17 3.19 3.20 3.39 3.18 3.23 3.23 3.38 3.32 3.31 3.21 3.30 3.36 3.37 3.22...
  • Seite 119 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Isolator – Niedertemperatur 232 400 01 042 – Hochtemperatur 232 400 01 052 3.02 Befestigungsklammer Isolator – Niedertemperatur 232 400 01 327 – Hochtemperatur 232 400 01 127 3.03 Gewindestift M 10 x 20 DIN 913 420 743...
  • Seite 120 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 13 Ersatzteile 3.02 3.11 3.01 3.04 3.03 3.10 3.12 3.02 3.02 3.06 3.05 3.13 3.07 3.09 3.03 3.02 3.14 3.15 3.16 3.08 3.17 3.19 3.20 3.39 3.18 3.23 3.23 3.38 3.32 3.31 3.21 3.30 3.36 3.37 3.22...
  • Seite 121 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.17 Gemischverteiler komplett – Erdgas 232 400 14 202 – Flüssiggas 233 400 14 052 3.18 Verschlussgehäuse komplett 232 400 14 152 3.19 Gemischverteiler – Erdgas 232 400 14 172 –...
  • Seite 122 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 13 Ersatzteile 4.11 4.10 4.05 4.04 4.01 4.12 4.13 4.03 4.09 4.14 4.14 4.16 4.02 4.15 4.06 4.07 4.17 4.08 4.18 4.28 4.19 4.20 4.22 4.21 4.23 4.24 4.25 4.26 4.27 4.29 4.28 122-136 83322001 1/2022-10 Neu...
  • Seite 123 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.01 Feuerungsmanager W-FM25 PO-O2 V 2.0 230V UNIT 600 496 4.02 Feinsicherung T6,3H, IEC 127-2/5 483 011 22 457 4.03 Haltebügel für W-FM 232 400 12 017 4.04 Aufnahme D79,5 x 27 für Haltebügel W-FM 232 400 12 027 4.05 Relaismodul RMF 230V 50-60Hz für KLC...
  • Seite 124 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 13 Ersatzteile 5.01 5.03 5.02 5.04 5.05 5.08 5.06 5.07 5.11 5.06 5.16 5.10 5.09 5.13 5.14 5.14 5.15 5.12 5.17* 5.18* 124-136 83322001 1/2022-10 Neu...
  • Seite 125 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.01 O-Ring 45 x 3 NBR 70, DIN 3771 445 518 5.02 Flansch Rp1½ 232 400 26 027 5.03 Druckmessnippel G 453 001 5.04 Doppelnippel R1½ x 80 139 000 26 677 5.05 Flansch –...
  • Seite 126 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 13 Ersatzteile 5.01 5.03 5.02 5.04 5.05 5.08 5.06 5.07 5.11 5.06 5.16 5.10 5.09 5.13 5.14 5.14 5.15 5.12 5.17* 5.18* 126-136 83322001 1/2022-10 Neu...

  • Seite 127: Kugelhahn Mit Tae

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.16 Kugelhahn mit TAE – 998NG-¾-CE-TAS für Gas PN1 454 596 – 998NG-1-CE-TAS für Gas PN1 454 597 – 984 1½-CE-TAS MOP5 454 911 Kugelhahn ohne TAE – 984D- ¾ PN 40/MOP5 454 660 –...
  • Seite 128 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 13 Ersatzteile 6.01 6.04 6.03 6.07 6.05 6.06 6.15 6.08 6.09 6.02 6.11 6.10 6.12 6.09 6.14 6.13 6.18 6.22 6.08 6.19 6.20 6.17 6.08 6.21 6.16 6.24* 6.23* 128-136 83322001 1/2022-10 Neu...
  • Seite 129 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 6.01 O-Ring 45 x 3 NBR 70, DIN 3771 445 518 6.02 Armaturengruppe Druckregler R2 DMV 525/12 232 400 26 252 6.03 Flansch Rp1½ 232 400 26 027 6.04 Druckmessnippel G 453 001 6.05...

  • Seite 130: Notizen

    Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 14 Notizen 14 Notizen 130-136 83322001 1/2022-10 Neu...
  • Seite 131 Montage- und Betriebsanleitung Gasbrenner WG40…/3-A ZM-PLN 14 Notizen 131-136 83322001 1/2022-10 Neu...
