83298901 2/2019-05 Et
Montage- und Betriebsanleitung
Ölbrenner WL40Z-A 1LN

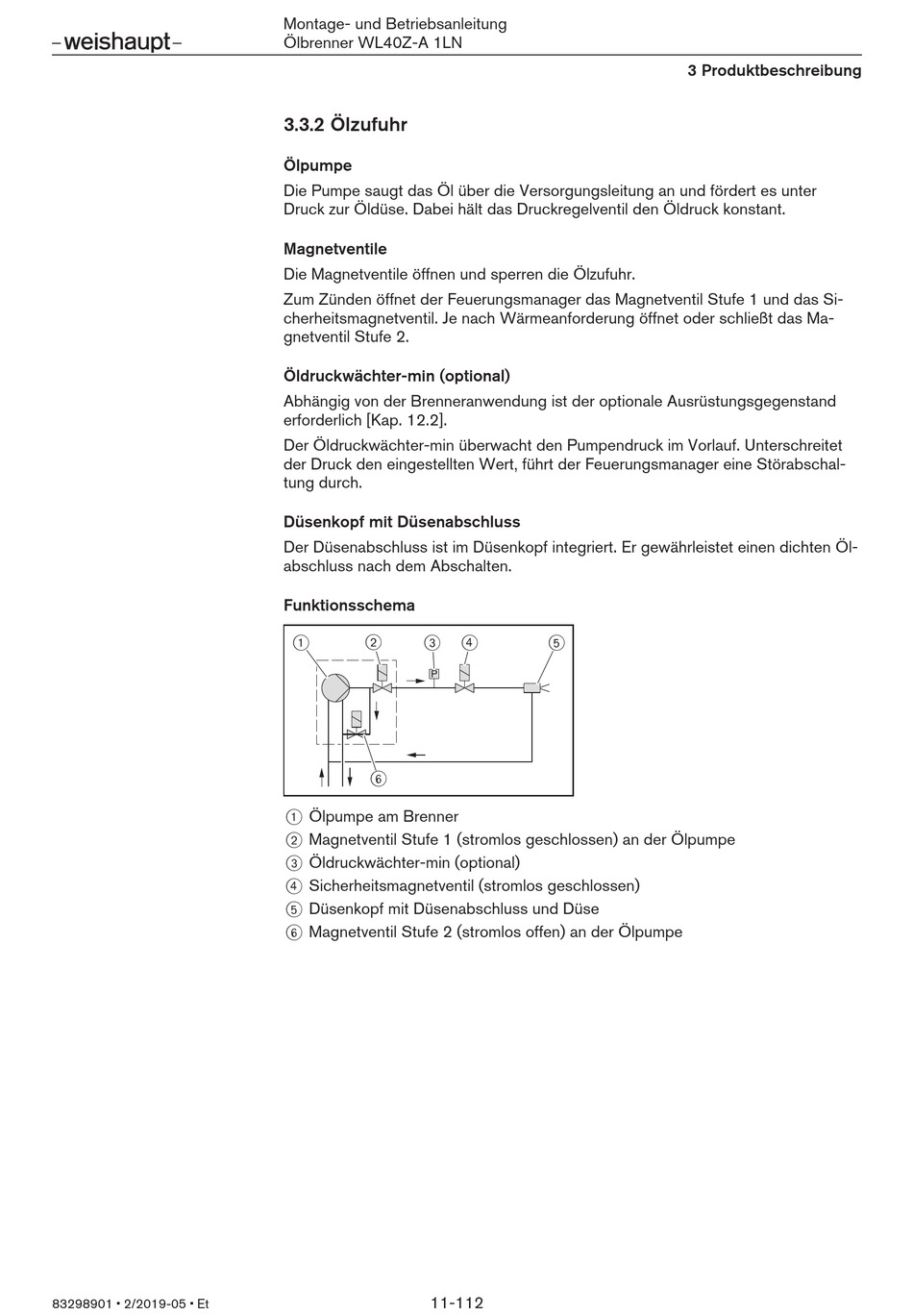

3.3.2 Ölzufuhr
Ölpumpe
Die Pumpe saugt das Öl über die Versorgungsleitung an und fördert es unter
Druck zur Öldüse. Dabei hält das Druckregelventil den Öldruck konstant.
Magnetventile
Die Magnetventile öffnen und sperren die Ölzufuhr.
Zum Zünden öffnet der Feuerungsmanager das Magnetventil Stufe 1 und das Si-
cherheitsmagnetventil. Je nach Wärmeanforderung öffnet oder schließt das Ma-
gnetventil Stufe 2.
Öldruckwächter-min (optional)
Abhängig von der Brenneranwendung ist der optionale Ausrüstungsgegenstand
erforderlich [Kap. 12.2].
Der Öldruckwächter-min überwacht den Pumpendruck im Vorlauf. Unterschreitet
der Druck den eingestellten Wert, führt der Feuerungsmanager eine Störabschal-
tung durch.
Düsenkopf mit Düsenabschluss
Der Düsenabschluss ist im Düsenkopf integriert. Er gewährleistet einen dichten Öl-
abschluss nach dem Abschalten.
Funktionsschema
1
2
3
P
6
1 Ölpumpe am Brenner
2 Magnetventil Stufe 1 (stromlos geschlossen) an der Ölpumpe
3 Öldruckwächter-min (optional)
4 Sicherheitsmagnetventil (stromlos geschlossen)
5 Düsenkopf mit Düsenabschluss und Düse
6 Magnetventil Stufe 2 (stromlos offen) an der Ölpumpe
11-112
4
5
3 Produktbeschreibung
