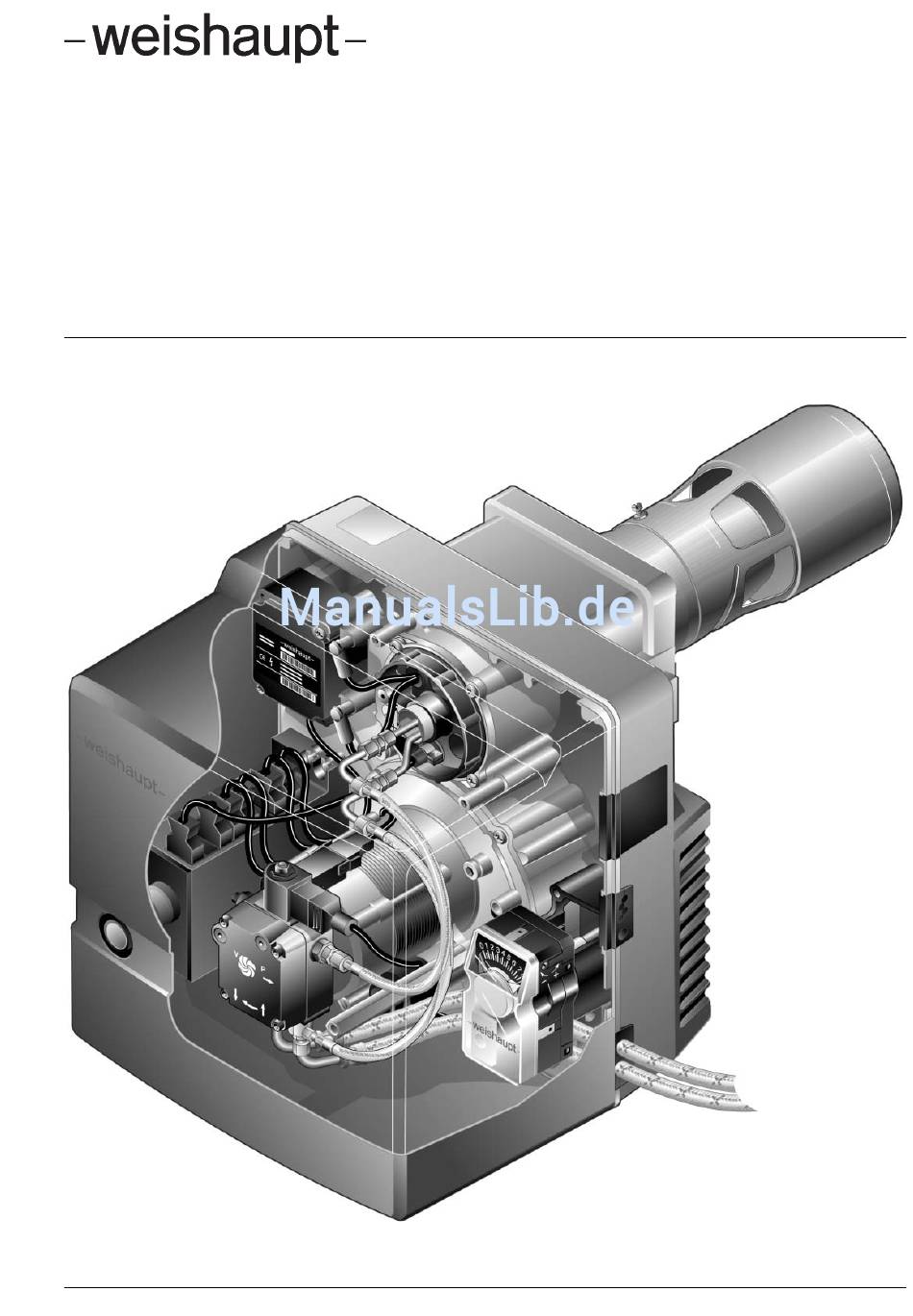

- Seite 1 Montage- und Betriebsanleitung Weishaupt Ölbrenner WL10/1-D, Ausf. 1LN WL10/2-D, Ausf. 1LN 83240001 - 1/2007...
- Seite 2 Max Weishaupt GmbH Anschrift: Max Weishaupt Straße D-88475 Schwendi Produkt: Ölbrenner mit Gebläse Typ: WL10/1-D, Ausf. 1LN WL10/2-D, Ausf. 1LN Die oben beschriebene Produkte sind konform mit Dokument-Nr.: DIN EN 267 DIN EN ISO 12 100-1 DIN EN 61 000-6-3/-1 DIN EN 60 335-1 Gemäß...
-
Seite 3: Inhaltsverzeichnis
Inhalt Grundlegende Hinweise Sicherheitshinweise Technische Beschreibung 3.1 Bestimmungsgemäße Verwendung 3.2 Funktion Montage 4.1 Sicherheitshinweise zur Montage 4.2 Auslieferung, Transport, Lagerung 4.3 Vorbereitungen zur Montage 4.4 Ölversorgung 4.5 Brennermontage 4.6 Elektroanschluss 4.7 Düsenauswahl Inbetriebnahme und Betrieb 5.1 Sicherheitshinweise zur Erstinbetriebnahme 5.2 Maßnahmen vor der Erstinbetriebnahme 5.3 Erstinbetriebnahme und Einregulierung 5.4 Außerbetriebnahme 5.5 Funktionsablauf und Schaltplan... -
Seite 4: Grundlegende Hinweise
Beauftragten der Erstellerfirma oder durch einen anderen Fachkundigen überprüft werden soll. Um eine regelmäßige • ist von allen Personen zu beachten, die am Gerät Überprüfung sicherzustellen, empfiehlt -weishaupt- einen arbeiten. Wartungsvertrag. Symbol- und Hinweiserklärung Der Lieferant soll den Betreiber spätestens anläßlich der Dieses Symbol kennzeichnet Hinweise deren Übergabe mit der Bedienung der Anlage vertraut machen... -
Seite 5: Sicherheitshinweise
2 Sicherheitshinweise Gefahren im Umgang mit dem Gerät Gefahren durch elektrische Energie Weishaupt Produkte sind entsprechend den gültigen • Vor Beginn der Arbeiten - Freischalten, gegen Wieder- Normen und Richtlinien und den anerkannten sicherheits- einschaltung sichern, Spannungsfreiheit feststellen, technischen Regeln gebaut. Dennoch können bei unsach- erden und kurzschließen sowie gegen benachbarte,... -
Seite 6: Technische Beschreibung
Technische Beschreibung 3.1 Bestimmungsgemäße Verwendung Der Weishaupt Ölbrenner WL10 ist geeignet: Der Ölbrenner WL10 ist in 2 Leistungsgrößen WL10/1-D • für den Anbau an Wärmeerzeuger nach EN 226 und und WL10/2-D erhältlich. EN303-2 bzw. DIN4702-1 • für Warmwasseranlagen bei intermittierenden Betrieb und Dauerbetrieb (Feuerungsmanager schaltet einmal Typenschlüssel:... -
Seite 7: Funktion
3.2 Funktion Brennerart Programmablauf • Vollautomatischer Ölzerstäubungsbrenner mit Gebläse. Wärmeanforderung durch den Kesselregler: • Einstufige Betriebsweise • Gebläseanlauf - Vorbelüftung des Feuerraumes, Zündung • Brennstofffreigabe – Magnetventil öffnet Digitaler Feuerungsmanager • Flammenbildung Merkmale: • Schutz durch interne Gerätesicherung Regelabschaltung: • steuert und überwacht alle Brennerfunktionen •... - Seite 8 Ölpumpe AL Ölpumpe AL30C • Pumpe für Heizöl EL • eingebautes Druckregelventil ein Magnetventil 5; stromlos geschlossen • Technische Daten Al30C: Druckbereich der Pumpe ___________________8…15 bar Förderleistung _______________________________40 l/h Werkseinstellung ____________________________10 bar Zerstäubungsdruck einstellen Druck-Regulierschraube 6 Rechts drehen = Druck erhöhen Links drehen = Druck vermindern Entlüftung...
-
Seite 9: Montage
4 Montage 4.1 Sicherheitshinweise zur Montage Anlage spannungslos schalten Vor Beginn der Montagearbeiten Haupt- und Gefahrenschalter ausschalten. Die Nichtbeachtung kann zu Stromschlägen GEFAHR führen. Schwere Verletzungen oder Tod können die Folge sein. 4.2 Auslieferung, Transport, Lagerung Lieferung prüfen Lagerung Prüfen Sie die Lieferung auf Transportschäden. Ist die Beachten Sie die zulässige Umgebungstemperatur bei Lieferung beschädigt, melden Sie dies dem Lieferant. - Seite 10 Antiheber-Einrichtung in der Zulaufleitung erforderlich. Bei Verwendung von Antiheberventilen ist der Druckverlust über das Ventil nach Herstellerangaben zu berücksichti- gen. -weishaupt- empfiehlt den Einbau eines Magnetventils 2 in der Zulaufleitung. Das Magnetventil muss verzögert schließen und eine Druckentlastung in Richtung Öllager- –H behälter aufweisen.
-
Seite 11: Brennermontage
4.5 Brennermontage Wärmeerzeuger vorbereiten Ausmauerung und Bohrbild Das Bild zeigt ein Ausmauerungsbeispiel für Wärme- Ausmauerung erzeuger ohne gekühlte Vorderwand. Die Stärke der Aus- mauerung darf die Flammkopfvorderkante nicht überragen. Die Ausmauerung darf jedoch konisch (≥60°) verlaufen. Flanschdichtung Bei Wärmeerzeugern mit wassergekühlter Vorderwand kann die Ausmauerung entfallen, sofern der Kessel- Luftspalt mit nicht brennbarem elasti-... -
Seite 12: Elektroanschluss
Möglich sind: • Schalter (ohne Mikrokontakte); mit Trennungseigenschaft • Leistungsschutzschalter • Schütze • Schraubsicherungen bei eindeutig erkennbarer Zuordnung. 4.7 Düsenauswahl WL10/1-D, Ausf. 1LN WL10/2-D, Ausf. 1LN Düsen- Charakteristik Leistung Düsen- Charakteristik Leistung fabrikat fabrikat Steinen, Fluidics 60°H 30 - 55 kW Steinen, Fluidics 60°H... -
Seite 13: Inbetriebnahme Und Betrieb
5 Inbetriebnahme und Betrieb 5.1 Sicherheitshinweise zur Erstinbetriebnahme Die Erstinbetriebnahme der Feuerungsanlage darf nur Außerdem müssen die ordnungsgemäße Absicherung der vom Ersteller, Hersteller oder einem anderen von diesen Stromkreise und die Maßnahmen für Berührungsschutz benannten Fachkundigen durchgeführt werden. Dabei von elektrischen Einrichtungen und der gesamten Verdrah- sind alle Regel-, Steuer- und Sicherheitseinrichtungen auf tung geprüft werden. -
Seite 14: Erstinbetriebnahme Und Einregulierung
5.3 Erstinbetriebnahme und Einregulierung Grundeinstellwerte Stauscheibe und Luftklappe Im Allgemeinen sind mit der Voreinstellung CO -Werte Mit den Skalenwerten für die Einstellung der Stauscheibe zwischen 12,0% und 13,0% erreichbar. und der Luftklappe kann der Brenner für die Erstinbetrieb- Die Voreinstellung ersetzt nicht die notwendige Abgas- nahme voreingestellt werden. - Seite 15 Richtwerte für Gebläsedruck vor der Mischeinrichtung Richtwerte Druck vor der Mischeinrichtung Ist der Brenner für die Erstinbetriebnahme nach den in den Diagrammen angegebenen Einstellwerten eingestellt, Ausf 1LN ergeben sich je nach Feuerraumdruckverhältnissen des Wärmeerzeugers die im Diagramm angegebenen Richt- werte für den Druck vor der Mischeinrichtung. kg/h Feuerungswärmeleistung Inbetriebnahme...
-
Seite 16: Außerbetriebnahme
5.4 Außerbetriebnahme Bei kurzen Betriebsunterbrechungen (z.B Schornsteinreinigung usw.): Haupt- und Gefahrenschalter für Brenner ausschalten. Bei längeren Betriebsunterbrechungen: Haupt- und Gefahrenschalter für Brenner ausschalten. Brennstoff-Absperrorgane schließen. 5.5 Funktionsablauf und Schaltplan Funktionsablauf-Diagramm Legende Signallampe W-FM05 A1 Feuerungsmanager W-FM05 T1 T2 B1 Flammenfühler ϑ... - Seite 17 Schaltplan WL10/…-D, Ausf. 1LN W-FM05 Bus- Schnitt- stelle...
-
Seite 18: Bedienung W-Fm
5.6 Bedienung W-FM 05 Funktion Die im W-FM 05 integrierte Entstörtaste mit Signallampe Versehentliches Betätigen des Tasters unter 1 Sekunde: erfüllt folgende Funktionen: Meldung erlischt, Manager bleibt in Verriegelung. • Entriegelung bei Brennerstörung. • Übermittlung eines optischen Diagnosecodes (siehe Kap. 6). Entstörtaste nur bis zum Überwinden des •... -
Seite 19: Ursachen Und Beseitigung Von Störungen
6 Ursachen und Beseitigung von Störungen Der Brenner wird entweder außer Betrieb in Störstellung Um Schäden an der Anlage zu vermeiden, verriegelt vorgefunden (Signallampe leuchtet rot) oder der nicht mehr als 2 Entstörungen hintereinander Brennerbetrieb wird verhindert (Signallampe blinkt durchführen. orange/rot bzw. - Seite 20 Beobachtung Ursache Beseitigung Fortsetzung Signallampe rot blinkend Brückenstecker Nr. 12 nicht Brückenstecker Nr. 12 einstecken gesteckt rot flimmernd optische Datenübertragung aktiviert Entstörtaste > 5 Sek. drücken, (wird nicht genutzt) Feuerungsmanager wechselt wieder in den Diagnosecode oder Betriebsmodus Motor läuft nicht Kondensator defekt Kondensator austauschen Ölpumpe blockiert...
- Seite 21 Beobachtung Ursache Beseitigung Düse ungleichmäßige Zerstäubung Bohrung teilweise verstopft Düse austauschen Düsenfilter stark verschmutzt Düse austauschen durch zu langen Gebrauch abgenutzt Düse austauschen kein Öldurchgang Düse verstopft Düse austauschen Ölaustritt sofort bei Anlauf Magnetventil der Ölpumpe Ölpumpe austauschen des Brennermotors Flammenfühler spricht nicht auf Flamme an Flammenfühler defekt...
-
Seite 22: Wartung
Wartung 7.1 Sicherheitshinweise zur Wartung Unsachgemäß durchgeführte Wartungs- und Personalqualifikation Instandsetzungsarbeiten können schwere Wartungs- und Instandsetzungsarbeiten dürfen nur von Unfälle zur Folge haben. Personen können qualifiziertem Personal mit den entsprechenden Fach- dabei schwer verletzt oder getötet werden. kenntnissen durchgeführt werden. GEFAHR Beachten Sie unbedingt nachfolgende Sicherheitshinweise. -
Seite 23: Düse Aus- Und Einbauen
7.3 Düse aus- und einbauen Ausbau Düsenwechsel WL10/1-D, Ausf. 1LN 1. Brenner ausbauen und in Serviceposition einhängen (siehe Kap. 4.5) 2. Zündkabel 1 abziehen 3. Schraube 2 lösen und Stauscheibe abnehmen 4. Schraube 3 lösen und Mittenluftdeckel entfernen 5. Düse ausbauen Beim Lösen der Düse Düsenstock gegenhalten. -
Seite 24: Zündelektroden Austauschen Und Einstellen
7.4 Zündelektroden austauschen und einstellen Ausbau 1. Brenner ausbauen und in Serviceposition einhängen (siehe Kap. 4.5) 2. Zündkabel 1 abziehen 3. Schraube 2 lösen und Stauscheibe abnehmen 4. Schraube 3 lösen und Mittenluftdeckel entfernen 5. Schraube 4 lösen und Zündelektrode austauschen Einbau Der Einbau erfolgt in umgekehrter Reihenfolge. -
Seite 25: Mischeinrichtung Einstellen
7.5 Mischeinrichtung einstellen Haben der Flammkopf und die Stauscheibe starken Koks- Mischeinrichtung einstellen ansatz oder sind sie innen stark verölt, muss die Ein- stellung der Mischeinrichtung geprüft werden. Das Maß S1 (Abstand Stauscheibe zu Flammkopfvorderkante) lässt sich nur prüfen, wenn der Brenner komplett ausgebaut wird oder der Brenner an einer ausschwenkbaren Kessel- tür montiert ist. -
Seite 26: Düsenstock Aus- Und Einbauen
7.6 Düsenstock aus- und einbauen 7.7 Gehäusedeckel aus- und einbauen... -
Seite 27: Serviceposition
7.8 Serviceposition 7.9 Ölpumpe, Gebläsemotor und Gebläserad aus- und einbauen Schraube über Bohrung im Laufrad zugänglich. Bei Montage muss die Schraube auf der Aus- sparung der Motorwelle sitzen. -
Seite 28: Luftregelgehäuse Und Luftklappe Reinigen
7.10 Luftregelgehäuse und Luftklappe reinigen 7.11 Winkelgetriebe der Luftklappe aus- und einbauen... -
Seite 29: Ölpumpenfilter Aus- Und Einbauen
7.12 Ölpumpenfilter aus- und einbauen 7.13 Interne Sicherung austauschen (W-FM05) -
Seite 30: Technische Daten
W-St 02/2 152 x 47 W-ZG01 QRB1B AL30 C 9537 230V, 50Hz 2870 min 0,13 kW; 0,95 A Kond. 4 µF 8.2 Arbeitsfelder Brennertyp WL10/1-D, Ausf. 1LN Brennertyp WL10/2-D, Ausf. 1LN Flammkopf W10/1-D-1LN Flammkopf W10/2-D-1LN Feuerungs- 30…55 kW Feuerungs- 50…70 kW wärmeleistung... -
Seite 31: Abmessungen
WL10/2-D, 236 - 261 345 27 476 398 51 330 165 353 270 165 108 M8 150 - 170 110 Ausf. 1LN –weishaupt– Anschlussmaße nach EN 226 Serviceposition 8.7 Gewicht WL10/1-D, Ausf. 1LN WL10/2-D, Ausf. 1LN Brenner ________________________________ca. 14,0 kg... -
Seite 32: Anhang
Anhang Inhalt • Verbrennungskontrolle • Notizen • Stichwortverzeichnis Verbrennungskontrolle Damit die Anlage umweltfreundlich, wirtschaftlich und Abgasverluste bestimmen störungsfrei arbeitet, sind bei der Einregulierung Abgas- Den Sauerstoffgehalt des Abgases sowie die Differenz messungen notwendig. zwischen Abgas- und Verbrennungslufttemperatur ermit- teln. Dabei Sauerstoffgehalt und Abgastemperatur zeit- Beispiel einer vereinfachten Berechnung für den gleich in einem Punkt messen. - Seite 33 Notizen...
- Seite 34 Stichwortverzeichnis Abgastemperatur Feuerraumdruck Abgasverlust Feuerungsmanager 7, 16, 17, 18, 29, 30 Abmessungen Feuerungswärmeleistung 14, 30 Abschlussventil Flammenausfall 16, 21 Ansaugvakuum Flammenfühler 20, 30 Anschlussmaße Flammenstabilität 12, 15 Anschlussstecker Flammkopf 21, 25 Antiheberventil 10, 17, 20 Flammkopfaufsatz Arbeitsfeld Flimmern Ausmauerung Förderleistung Fremdlicht 13, 19 Funktionsablaufdiagramm...
- Seite 35 Stichwortverzeichnis Magnetventil 7, 8, 10, 17, 20 Tankventil 10, 17, 20 Manometer Typenschild Maße Typenschlüssel Mischeinrichtung Montageschritte Motor 20, 27, 30 Überwachungsstrom 13, 19 Umgebungstemperatur Nachbelüftung 7, 16 Netzfrequenz Netzspannung Vakuummeter Verbrennungskontrolle Verbrennungsoptimierung Verwendung Vorbelüftung Ölfilter 9, 29 Ölförderpumpe Ölleitung Ölpumpe 7, 8, 20, 27, 29, 30 Wärmeerzeuger...
