6 Bedienung

83298901 2/2019-05 Et
Montage- und Betriebsanleitung
Ölbrenner WL40Z-A 1LN
6 Bedienung

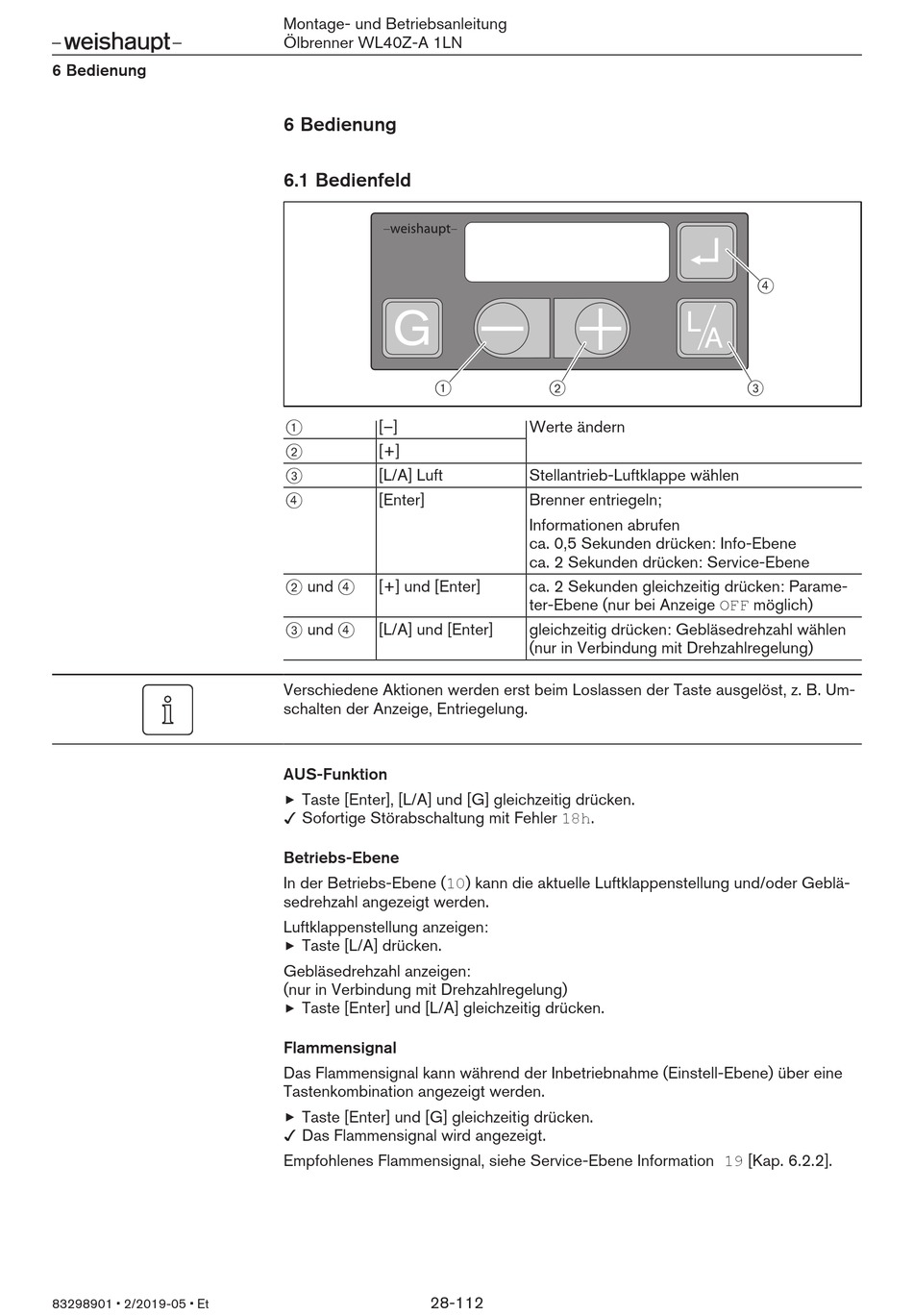

6.1 Bedienfeld

1
1
[–]
2
[+]
3
[L/A] Luft
4
[Enter]
2 und 4
[+] und [Enter]
3 und 4
[L/A] und [Enter]
Verschiedene Aktionen werden erst beim Loslassen der Taste ausgelöst, z. B. Um-
schalten der Anzeige, Entriegelung.
AUS-Funktion
Taste [Enter], [L/A] und [G] gleichzeitig drücken.
Sofortige Störabschaltung mit Fehler 18h.
Betriebs-Ebene
In der Betriebs-Ebene (10) kann die aktuelle Luftklappenstellung und/oder Geblä-
sedrehzahl angezeigt werden.
Luftklappenstellung anzeigen:
Taste [L/A] drücken.
Gebläsedrehzahl anzeigen:
(nur in Verbindung mit Drehzahlregelung)
Taste [Enter] und [L/A] gleichzeitig drücken.
Flammensignal
Das Flammensignal kann während der Inbetriebnahme (Einstell-Ebene) über eine
Tastenkombination angezeigt werden.
Taste [Enter] und [G] gleichzeitig drücken.
Das Flammensignal wird angezeigt.
Empfohlenes Flammensignal, siehe Service-Ebene Information 19 [Kap. 6.2.2].
28-112
2
Werte ändern
Stellantrieb-Luftklappe wählen
Brenner entriegeln;
Informationen abrufen
ca. 0,5 Sekunden drücken: Info-Ebene
ca. 2 Sekunden drücken: Service-Ebene
ca. 2 Sekunden gleichzeitig drücken: Parame-
ter-Ebene (nur bei Anzeige OFF möglich)
gleichzeitig drücken: Gebläsedrehzahl wählen
(nur in Verbindung mit Drehzahlregelung)
4
3
