Ölbrenner WL40Z-A 1LN

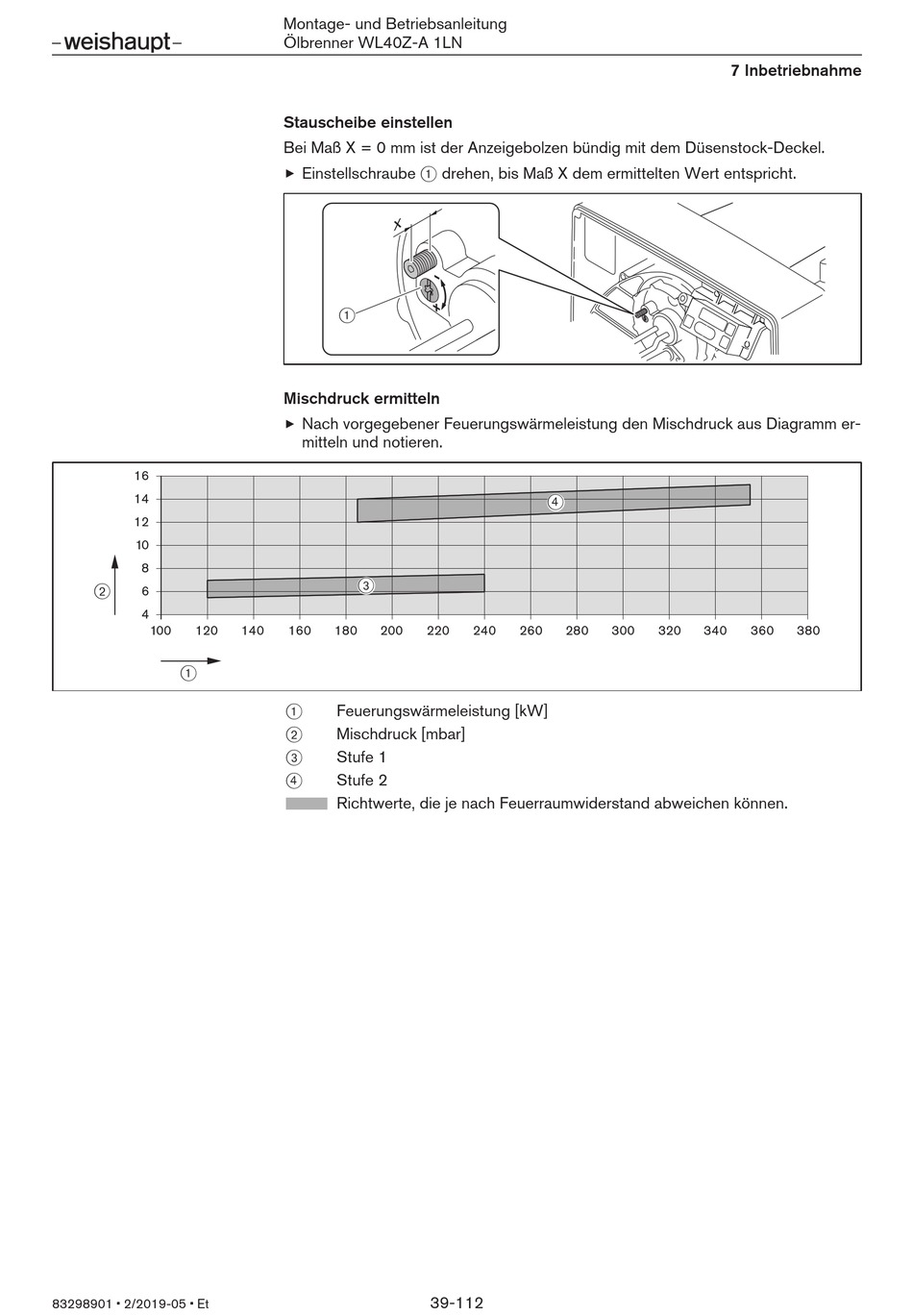

Stauscheibe einstellen
Bei Maß X = 0 mm ist der Anzeigebolzen bündig mit dem Düsenstock-Deckel.
Einstellschraube 1 drehen, bis Maß X dem ermittelten Wert entspricht.
X
1
Mischdruck ermitteln
Nach vorgegebener Feuerungswärmeleistung den Mischdruck aus Diagramm er-
mitteln und notieren.
3
140
160
180
200
1
Feuerungswärmeleistung [kW]
2
Mischdruck [mbar]
3
Stufe 1
4
Stufe 2
Richtwerte, die je nach Feuerraumwiderstand abweichen können.
4
220
240
260
280
39-112
