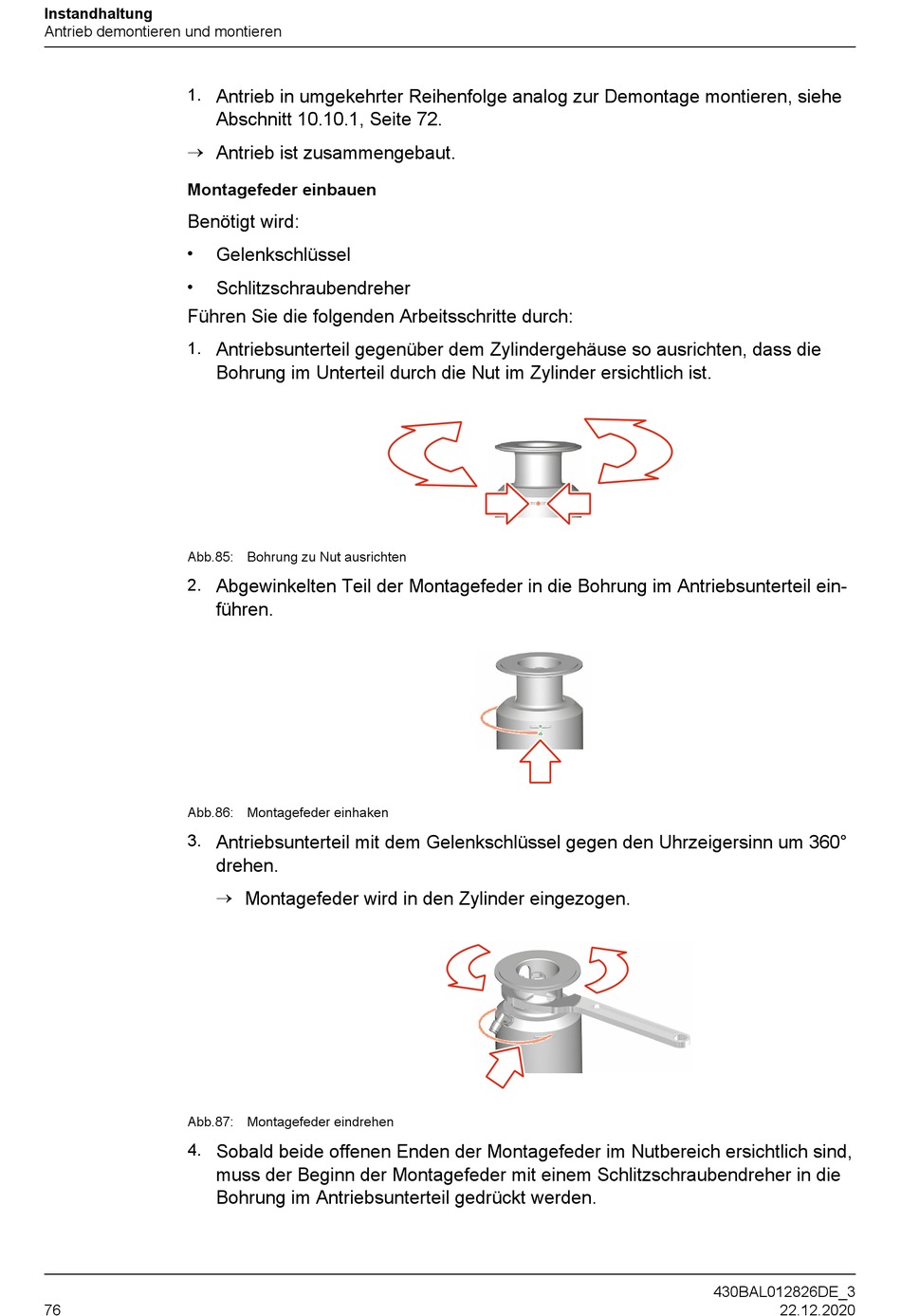

Instandhaltung
Antrieb demontieren und montieren
1.
®
Montagefeder einbauen
Benötigt wird:
•
•
Führen Sie die folgenden Arbeitsschritte durch:
1.
Abb.85: Bohrung zu Nut ausrichten
2.
Abb.86: Montagefeder einhaken
3.
Abb.87: Montagefeder eindrehen
4.
76
Antrieb in umgekehrter Reihenfolge analog zur Demontage montieren, siehe
Abschnitt 10.10.1, Seite 72.
Antrieb ist zusammengebaut.
Gelenkschlüssel
Schlitzschraubendreher
Antriebsunterteil gegenüber dem Zylindergehäuse so ausrichten, dass die
Bohrung im Unterteil durch die Nut im Zylinder ersichtlich ist.
Abgewinkelten Teil der Montagefeder in die Bohrung im Antriebsunterteil ein-
führen.
Antriebsunterteil mit dem Gelenkschlüssel gegen den Uhrzeigersinn um 360°
drehen.
®
Montagefeder wird in den Zylinder eingezogen.
Sobald beide offenen Enden der Montagefeder im Nutbereich ersichtlich sind,
muss der Beginn der Montagefeder mit einem Schlitzschraubendreher in die
Bohrung im Antriebsunterteil gedrückt werden.
430BAL012826DE_3
22.12.2020
