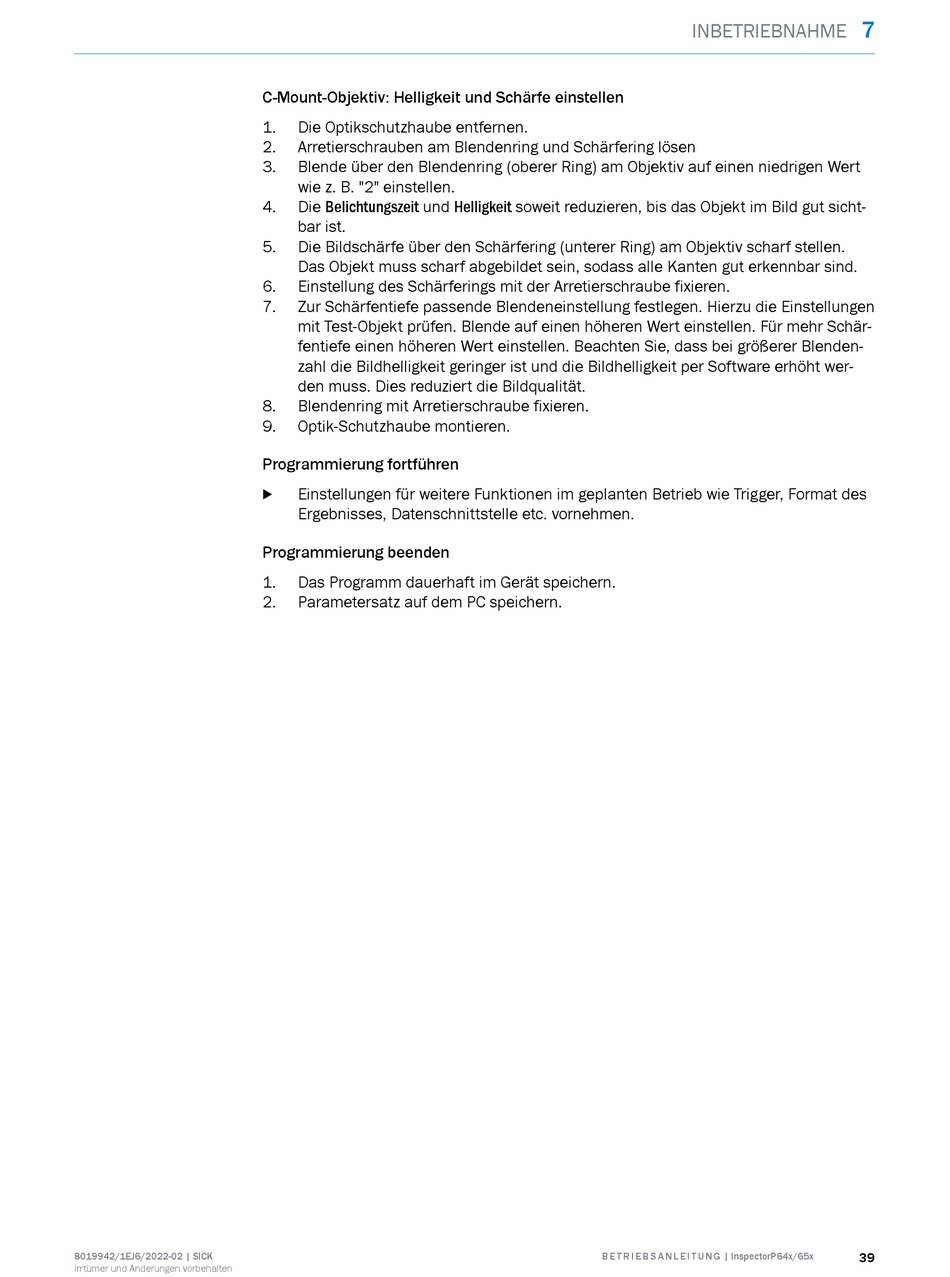

SICK InspectorP64x Flex Betriebsanleitung Seite 39

8019942/1EJ6/2022-02 | SICK
Irrtümer und Änderungen vorbehalten
C-Mount-Objektiv: Helligkeit und Schärfe einstellen
1. Die Optikschutzhaube entfernen.
2. Arretierschrauben am Blendenring und Schärfering lösen
3. Blende über den Blendenring (oberer Ring) am Objektiv auf einen niedrigen Wert
wie z. B. "2" einstellen.
4. Die Belichtungszeit und Helligkeit soweit reduzieren, bis das Objekt im Bild gut sicht‐
bar ist.
5. Die Bildschärfe über den Schärfering (unterer Ring) am Objektiv scharf stellen.
Das Objekt muss scharf abgebildet sein, sodass alle Kanten gut erkennbar sind.
6. Einstellung des Schärferings mit der Arretierschraube fixieren.
7. Zur Schärfentiefe passende Blendeneinstellung festlegen. Hierzu die Einstellungen
mit Test-Objekt prüfen. Blende auf einen höheren Wert einstellen. Für mehr Schär‐
fentiefe einen höheren Wert einstellen. Beachten Sie, dass bei größerer Blenden‐
zahl die Bildhelligkeit geringer ist und die Bildhelligkeit per Software erhöht wer‐
den muss. Dies reduziert die Bildqualität.
8. Blendenring mit Arretierschraube fixieren.
9. Optik-Schutzhaube montieren.
Programmierung fortführen
Einstellungen für weitere Funktionen im geplanten Betrieb wie Trigger, Format des
b
Ergebnisses, Datenschnittstelle etc. vornehmen.
Programmierung beenden
1. Das Programm dauerhaft im Gerät speichern.
2. Parametersatz auf dem PC speichern.
